Español | 89

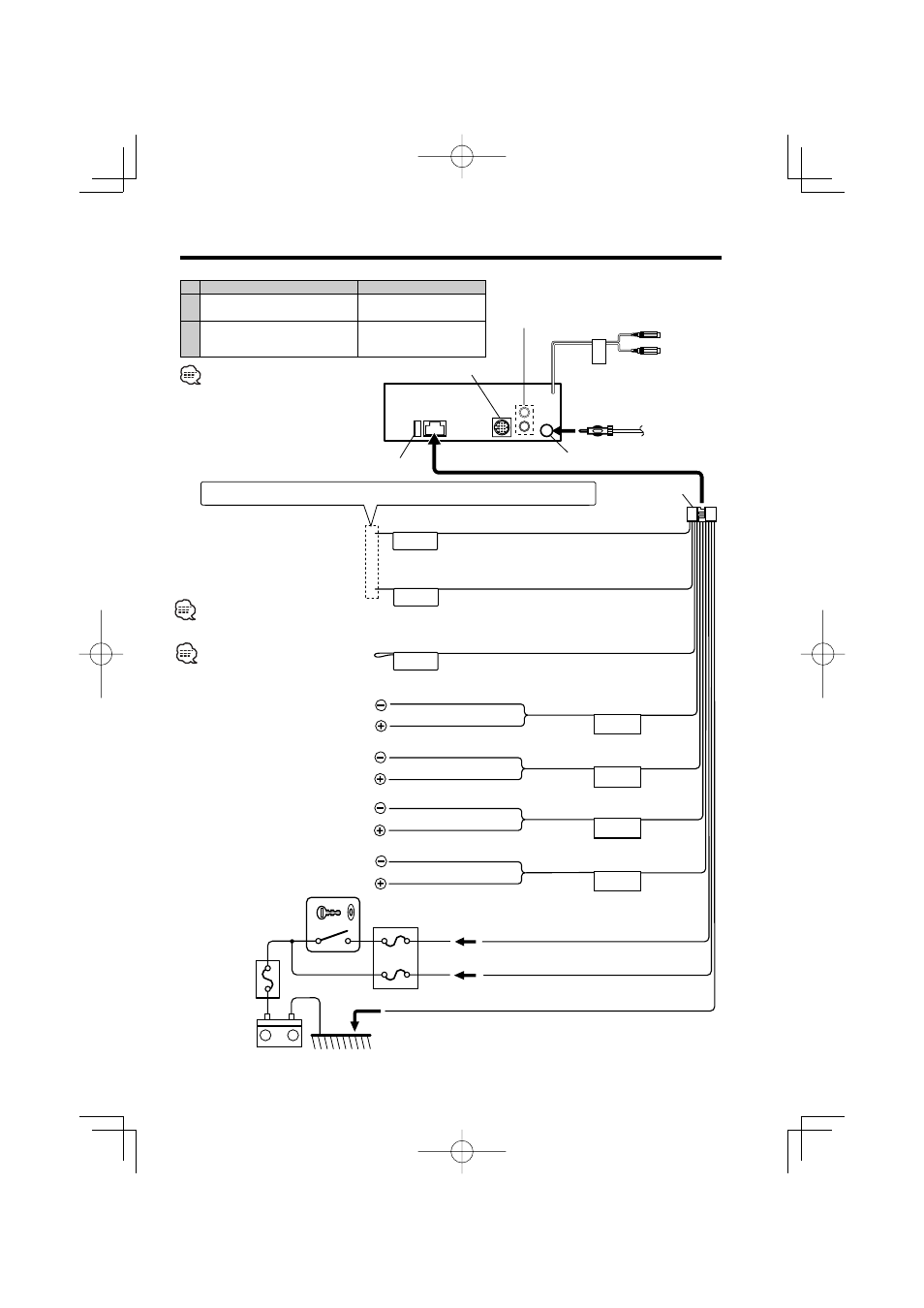

Conexión de cables a los terminals
MUTE
P.CONT
FRONT L
FRONT R
REAR L
REAR R
– +
FRONT
ANT.
CONT
Batería
Cable de masa (Negro) - (Al chasis del automóvil)
Entrada de antena de FM/AM
Fusible (10A)
Mazo de conductores
(Accesorio
1)
Cable del encendido (Rojo)
Cable de la batería (Amarillo)
ACCESORIO (ACC)
Caja de fusibles del automóvil
Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.
Al altavoz delantero izquierdo
Al altavoz delantero derecho
Al altavoz trasero izquierdo
Al altavoz trasero derecho
Blanco/negro
Blanco
Gris/negro
Gris
Verde/negro
Verde
Púrpura/negro
Púrpura
Interruptor de la llave
de encendido
Caja de fusibles
del automóvil
(Fusible principal)
Cable de silenciamiento TEL (Marrón)
Conecte al terminal puesto a masa ya sea al
sonar el teléfono o durante la conversación.
KDC-MP2028 KDC-MP228/228
A Salida delantera izquierda (Blanco)/
Salida delantera derecha (Rojo)
—
B Al cambiador de discos
KENWOOD/ Accesorio opcional
externo
Al cambiador de discos
KENWOOD/ Accesorio
opcional externo
Para conectar estos cables, remítase
a los manuales de instrucciones
relacionados.
A
B
Para conectar el sistema de
navegación KENWOOD, consulte su
manual de navegación.
Salida trasera izquierda (Blanco)/
Salida trasera derecha (Rojo)
No permita que el cable salga de la
etiqueta.
Cable de control de potencia/control de
antena motriz (Azul/blanco)
Conecte al terminal de control de
alimentación cuando utilice el amplificador
de potencia opcional, o al terminal de
control de antena del vehículo.
Sin utilizar (Azul)
