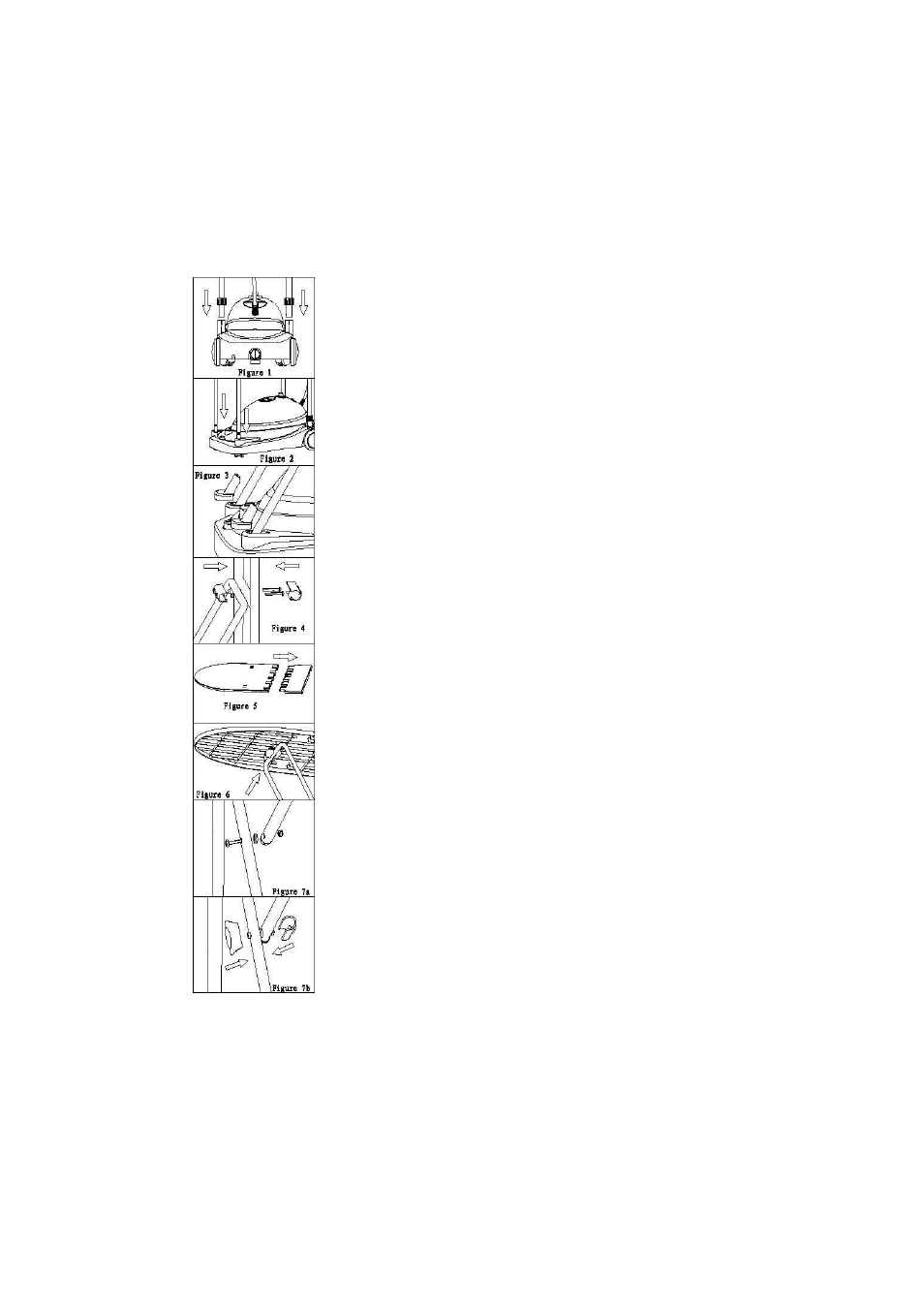

Imagen 1: Saque el soporte principal con la
plancha de prensar fuera del embalaje. Primero
insierte las tuercas de fijación del tubo (parte 15)
en cada uno de los tubos. Luego deslize el
soporte dentro de los agujeros en la parte
trasera de la caja (Parte 18). Luego empuje
ambas tuercas para sujetar firmemente el
soporte
Imagen 2: Insierte ambas tubos del soporte
diagonal
en los agujeros de la caja,
posicionándolos bien las partes negras. Empuje
para sujetar correctamente.
Imagen 3: Ponga ambas protecciones.
Imagen 4: Ajuste el soporte diagonal contra el
soporte principal, alinee los agujeros en ambos
soportes y utilice tornillos y tuercas metálicas
para aprietar ambos soportes juntos (parte 26).
Ponga las protecciones de tornillos. Utilice los
tornillos que no tienen junta de plástico.
Imagen 5: Toma ambas partes del la plancha y
júntelas.
Imagen 6: Soporte la plancha insertiendo el
soporte diagonal en el atadero.
Imagen 7a: Los pernos que mantienen el
soporte diagonal tienen una junta de plástico.
Ese junta debe estar puesta entre ambos
soportes.
Imagen 7b: Sortéelas dos por dos y ponga las
protecciones en los tornillos. La protección con
un agujero se pone del lado del perno, para
que el perno pueda entrar en el agujero.
