15
REMARQUES CONSTRUCTION CAISSON
Utilisez toujours des panneaux de fi bres de densité moyenne d’au moins 19 mm d’épaisseur et assurez-
vous que tous les joints sont solides et bien étanches. Le gabarit en carton à l’intérieur de l’emballage du
Solo-Baric peut servir de modèle de découpe du trou de montage du haut-parleur dans le caisson. Après
avoir dessiné la découpe sur le panneau à l’aide du gabarit, coupez en suivant bien la ligne afi n d’obtenir
une découpe de la bonne taille pour le saladier du Solo-Baric. Quel que soit le type de caisson, des
renforts internes sont requis. Ajoutez des renforts triangulaires de dimensions comprises entre 5 cm x 5
cm et 8 cm x 8 cm entre les panneaux non soutenus. Voyez le diagramme 3.
Toutes les valeurs en pieds cubes (L) indiquées dans les pages ci-dessous comprennent le déplacement
du haut-parleur. Pour les caissons résonnants, le déplacement de l’évent doit être ajouté dans le calcul
fi nal. Utiliser les dimensions extérieures du évents et multiplier “X x Y x Z” et ajoute ce nombre au volume
interne du caisson. Voyez le diagramme 4. Avec les caissons de ce type, des évents circulaires ne sont
pas pratiques. Les valeurs indiquées pour des évents rectangulaires donnent les meilleurs résultats.

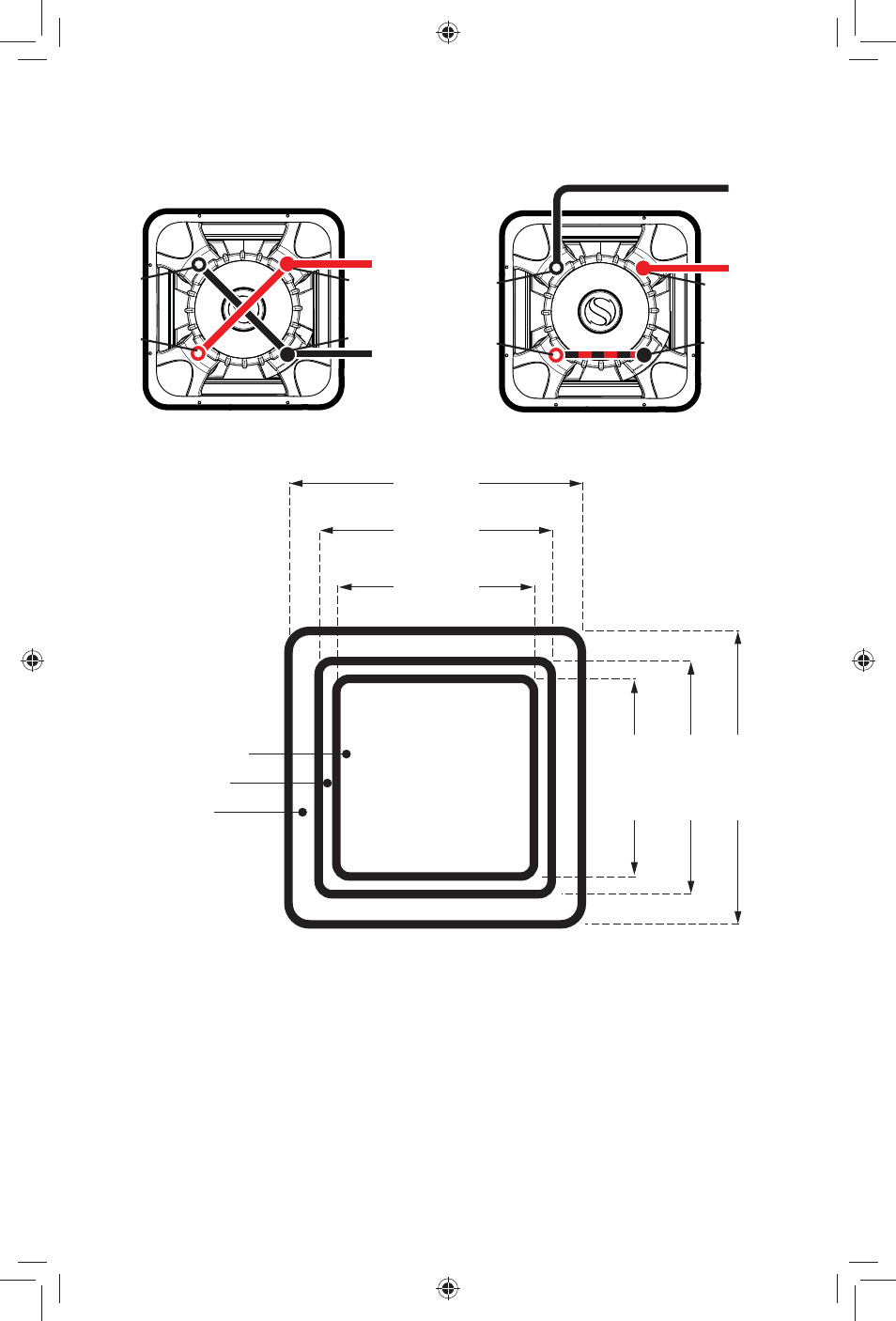

Diagramme 1
Câblage en série Câblage en parallèle
Diagramme 2
Dimensions Découpe
Doubles bobines de 2
 = charge de 4
Doubles bobines de 4
 = charge de 8
Doubles bobines de 2
 = charge de 1
Doubles bobines de 4
 = charge de 2
coil 1 + coil 1 +
coil 2 + coil 2 +
amp +
amp +
amp -
amp -
coil 2 - coil 2 -
coil 1 - coil 1 -
S10L3
S12L3
S15L3
13 3/4”
(34.9 cm)
11 1/16”
(28.1 cm)
9 5/16”
(23.7 cm)
13 3/4”
(34.9 cm) 11 1/16” (28.1 cm)
9 5/16”
(23.7 cm)
Rayon du Coin :
S10L3 - 1.5” (38.1mm)
S12L3 - 1.75” (44.5mm)
S15L3 - 1.7” (43.2mm)
