HINWEISEZUM GEHÄUSEBAU
Verwenden Sie mindestens 1,9 cm dicke Faserplatten (MDF) und vergewissern Sie sich, dass alle
Fugen gut und sicher versiegelt sind. Die Pappschablone im Lieferkarton des L3 kann als Vorlage für das
Ausschneiden des Lautsprechermontagelochs aus Ihrem Gehäuse verwendet werden. Nachdem Sie Ihre
Schallwand mit der Schablone markiert haben, müssen Sie direkt an der Linie ausschneiden. All diese
Designs benötigen interne Verstrebungen. Sie sollten zwischen den größeren ungestützten Platten 5cm x
5cm bis 8cm x 8cm starke Dreiecksstützen verwenden. Siehe Abbildung 3.
Alle Volumen-Werte auf den folgenden Seiten schließen den Hub des Tieftöners mit ein. Bei
Bassrefl exgehäusen muss der Hub der Refl exöffnung zum Enddesign hinzugezählt werden. Die
angegebenen Informationen über rechteckige Refl exöffnungen bieten die besten Ergebnisse. Kalkulieren
Sie die äußeren Dimensionen von der Öffnung und multiplizieren Sie “X x Y x Z”, und fügen Sie dem
inneren Volumen diese Zahl von dem Gehäuse hinzu. Siehe Abbildung 4. Auf Grund der notwendigen
Länge von diesen Öffnungen wollen Sie die Öffnung entlang des Bodens und der hinteren Wände falten.
Bei diesen Modellen wäre die Verwendung runder Refl exöffnungen unpraktisch.

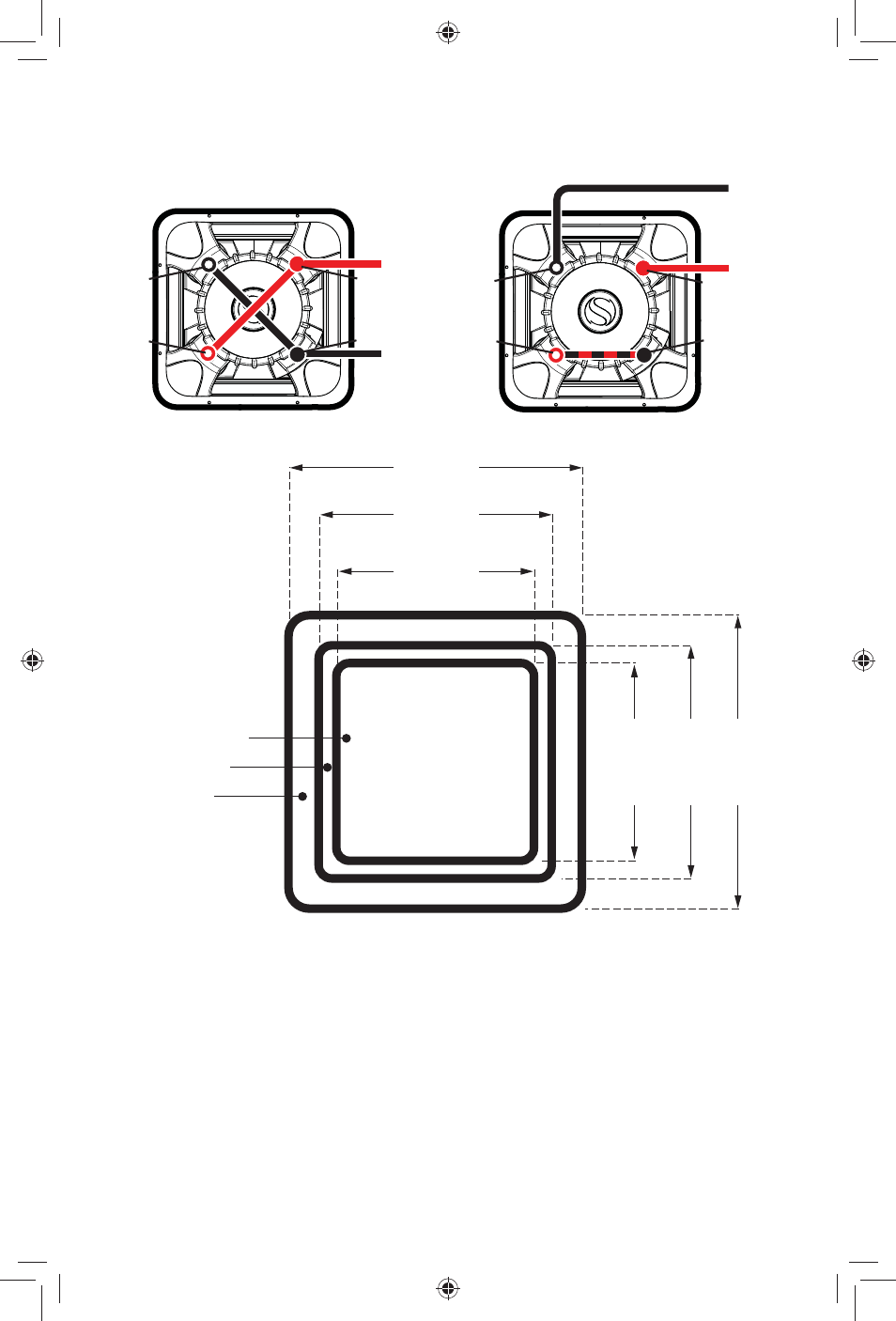

Abbildungen 1
Reihen anschluss Paralleler Anschluss
Abbildungen 2
Abmessungendes
Ausschnitts
Doppelte 2
 = 4 Lastwiderstand
Doppelte 4
 = 8 Lastwiderstand
Doppelte 2
 = 1 Lastwiderstand
Doppelte 4
 = 2 Lastwiderstand
spule 1 + spule 1 +
spule 2 + spule 2 +
verstärker +
verstärker +
verstärker -
verstärker -
spule 2 - spule 2 -
spule 1 - spule 1 -
S10L3
S12L3
S15L3
13 3/4”
(34,9 cm)
11 1/16”
(28,1 cm)
9 5/16”
(23,7 cm)
13 3/4”
(34,9 cm) 11 1/16” (28,1 cm)
9 5/16”
(23,7 cm)
Ecken Rundung:
S10L3 - 1,5” (38,1mm)
S12L3 - 1,75” (44,5mm)
S15L3 - 1,7” (43,2mm)
