37

INSTALLATION SOUS UN ÎLOT

*** Cette installation est possible uniquement avec l'achat d'un couvre-
conduit optionnel (N

o

de modèle RA1020DC).

NOTE: AFIN DE PRÉVENIR TOUT DOMMAGE À LA
HOTTE, IL FAUT EMPÊCHER LES DÉBRIS DE PÉNÉTRER
DANS L'OUVERTURE DE VENTILATION

.

• Choisir l'emplacement du conduit de ventilation de la hotte

vers l'extérieur. Voir Photo 8.

• Un conduit court et droit permet de maximiser le

rendement de la hotte.

• Essayer d'éviter autant que possible les raccords, les

coudes et les longues sections de conduit puisque ceux-ci
peuvent réduire le rendement de la hotte.

• Utiliser du ruban adhésif entoilé d'aluminium pour sceller

les raccords entre les sections de tuyau.

• Si nécessaire, renforcer le mur arrière en y ajoutant du

bois de charpente pour une installation sécuritaire.

• À l'aide des références du Tableau 2 et des mesures de la

page 44, déterminer la hauteur du soutien de bois
supplémentaire. Voir Photo 9.

• Avant de l'installer, brancher la hotte temporairement pour

vérifier si son fonctionnement est adéquat.

Important : enlever la pellicule protectrice de la hotte
et du couvre-conduit (s'il y a lieu).

• Si requis, fixer deux cales de caoutchouc (fournies) à l'aide

de deux vis 4 x 8 mm (fournies) à l'endos de la hotte.

• Fixer le support de fixation de hotte à l'arrière de la hotte à

l'aide des vis 3/16 po x 3/8 po (fournies) comme illustré à
la Photo 10.

AVERTISSEMENT

: S'il faut déplacer une cuisinière

électrique pour installer la hotte, couper d'abord
l'alimentation électrique à cette cuisinière par le tableau
de distribution principal. COUPER LE GAZ AVANT DE
DÉPLACER UNE CUISINIÈRE À GAZ.

1) À l'aide des références du Tableau 2 et des mesures des

pages 42-45, marquer les repères de mise à niveau de la
hotte. Fixer deux vis (non fournies) au mur en laissant un
jeu de 1/8 po du mur.

2) Aligner le support de fixation de la hotte aux deux vis au

mur et accrocher la hotte en place comme illustré à la
Photo 11. Serrer les vis pour bien fixer la hotte au mur.

P

RÉPARATION AVANT L

'

INSTALLATION

P

RÉPARATION DE LA HOTTE AVANT L

'

INSTALLATION

I

NSTALLATION DE LA HOTTE

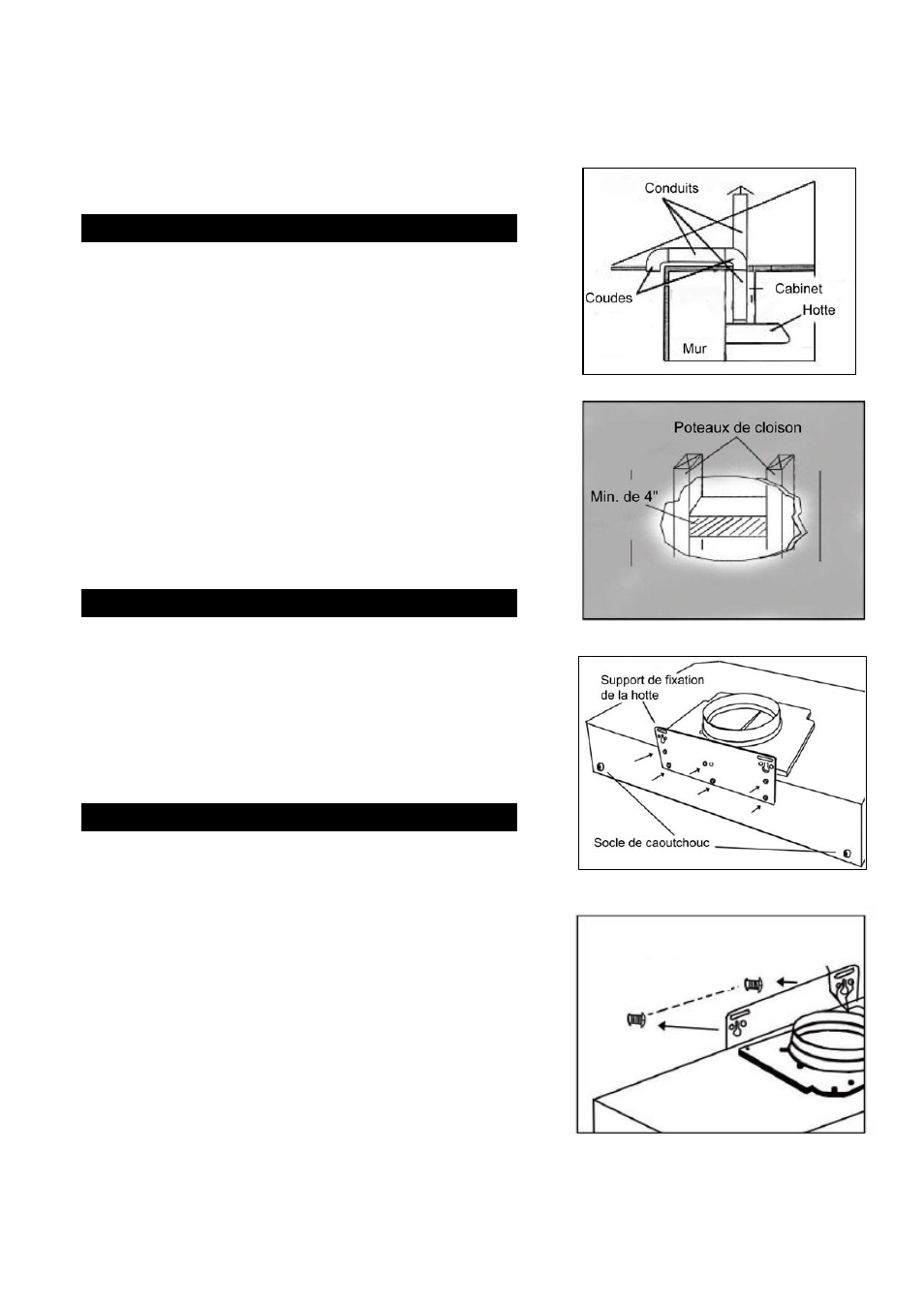

Photo 8

Photo 9

Photo 10

Photo 11

Mur
