33

INSTALLATION

SVP LIRE LE MANUEL D’INSTRUCTION AU COMPLET AVANT L'INSTALLATION

Mesures à prendre avant l'installation

Calculer la longueur de l'installation avant d'installer la hotte. (Toutes les mesures sont données en
pouces).

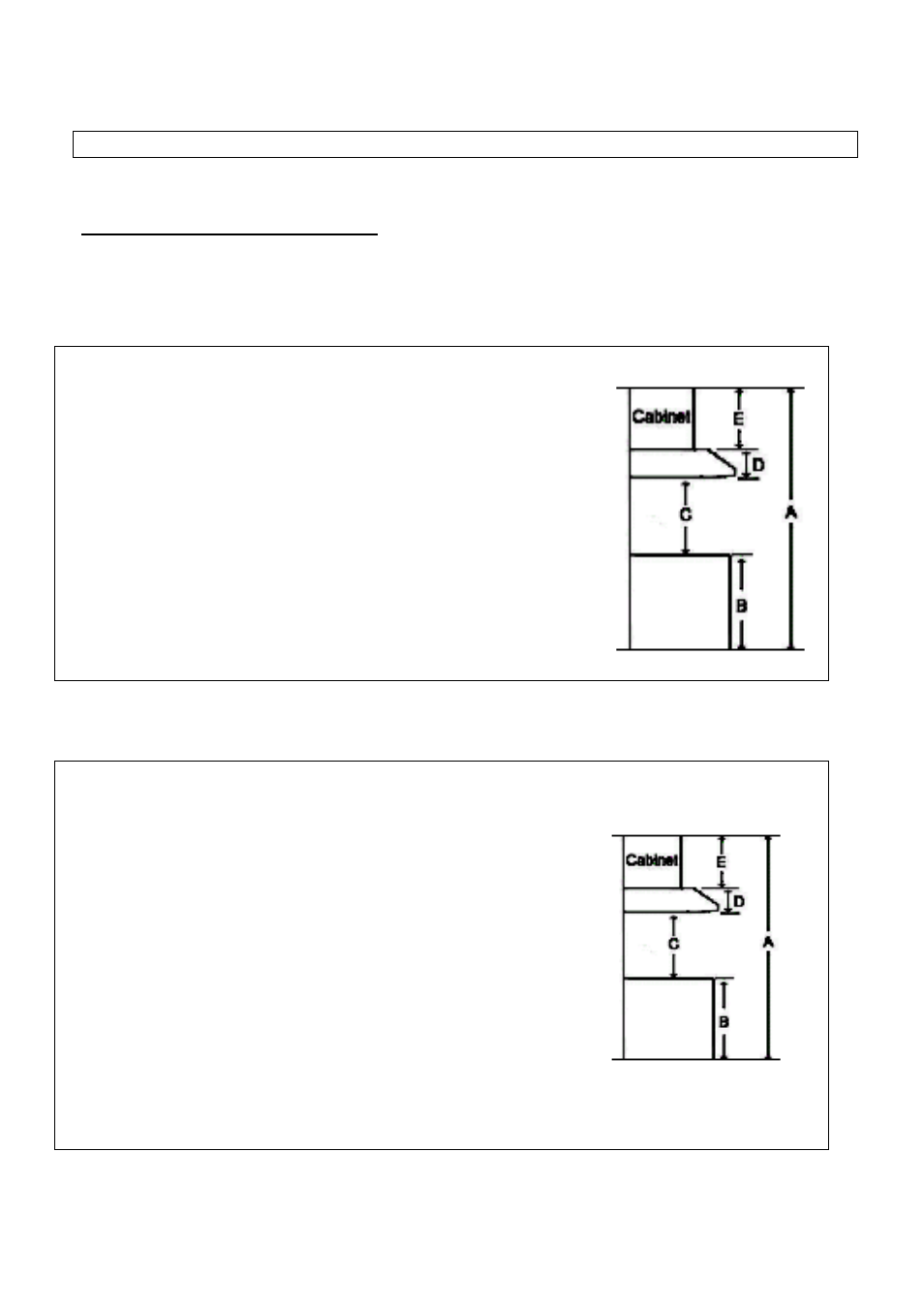

HOTTE INSTALLÉE SOUS UNE ARMOIRE

TABLEAU 1

(vue de côté)

A = hauteur du plancher au plafond

B = hauteur du plancher jusqu’au comptoir/
à la surface de cuisson (Normalement : 36 ")

C = hauteur recommandée entre le dessus du comptoir
/surface de cuisson jusqu’au dessous de la hotte
(Recommandation : 27"à 30")

D = hauteur de la hotte

E = hauteur du cabinet d’armoire

HOTTE INSTALLÉE AU-DESSUS D'UN ÎLOT

(AVEC COUVRE-CONDUIT EN OPTION)

TABLEAU 2

(vue de côté)

A = hauteur du plancher au plafond
B = hauteur du plancher jusqu’au comptoir/ à la surface de cuisson
(Normalement : 36 ")

C = hauteur recommandée entre le dessus du comptoir
/surface de cuisson jusqu’au dessous de la hotte
(Recommandation : 27 "à 30")

D = hauteur de la hotte

E = hauteur du Couvre Conduit : calcul [F - D]

F = hauteur recommandée pour l'installation de la hotte : calcul

[ A - (B+C)]
