35

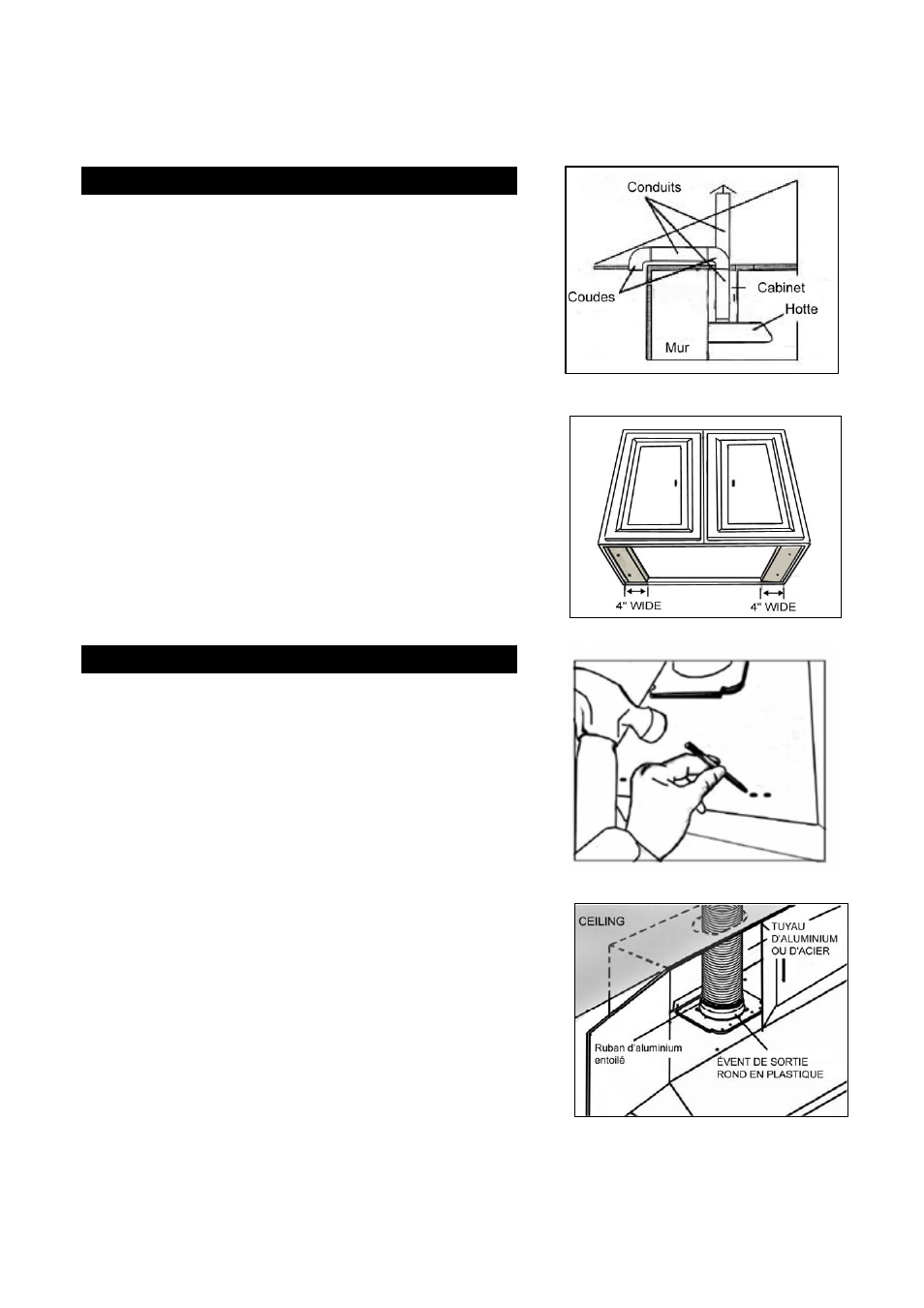

INSTALLATION SOUS UNE ARMOIRE

NOTE : AFIN DE PRÉVENIR TOUT DOMMAGE À LA HOTTE,
IL FAUT EMPÊCHER LES DÉBRIS DE PÉNÉTRER DANS
L'OUVERTURE DE VENTILATION.

• Choisir l'emplacement du conduit de ventilation de la

hotte vers l'extérieur. Voir Photo 1.

• Un conduit court et droit permet de maximiser le

rendement de la hotte.

• Essayer d'éviter autant que possible les raccords, les

coudes et les longues sections de conduit puisque
ceux-ci peuvent réduire le rendement de la hotte.

• Avant de l'installer, brancher la hotte temporairement

pour vérifier si son fonctionnement est adéquat.

Important : enlever la pellicule protectrice de la
hotte (s'il y a lieu).

• Si le fond de l'armoire est en retrait, fixer un morceau

de bois de 4 po de largeur (non inclus) de chaque
côté. Voir Photo 2.

• Mesurer et découper un orifice sous l'armoire pour y

passer le filage électrique et l'évent de sortie rond en
plastique de 6 po.

AVERTISSEMENT : S'il faut déplacer une cuisinière
électrique pour installer la hotte, couper d'abord
l'alimentation électrique à cette cuisinière par le
tableau de distribution principal. COUPER LE GAZ
AVANT DE DÉPLACER UNE CUISINIÈRE À GAZ.

1. Perforer les trous défonçables de la hotte comme

illustré à la Photo 3.

2. À l'aide des références du Tableau 1 et des mesures

de la page 44, centrer la hotte en place en-dessous de
l'armoire et à égalité avec le devant de l'armoire.

3. Tirer les fils électriques à travers l'ouverture dans

l'armoire.

4. Par le fond de la hotte, placer une vis (non fournie)

exactement au centre de chacun des trous
défonçables. S'assurer que toutes les vis sont bien en
place avant de les visser solidement.
AVERTISSEMENT : S'ASSURER QUE LA HOTTE
EST FIXÉE SOLIDEMENT AVANT DE LA LÂCHER
.

P

RÉPARATION AVANT L

'

INSTALLATION

INSTALLATION DE LA HOTTE

Photo 3

Photo 2

Photo 1

Photo 4
