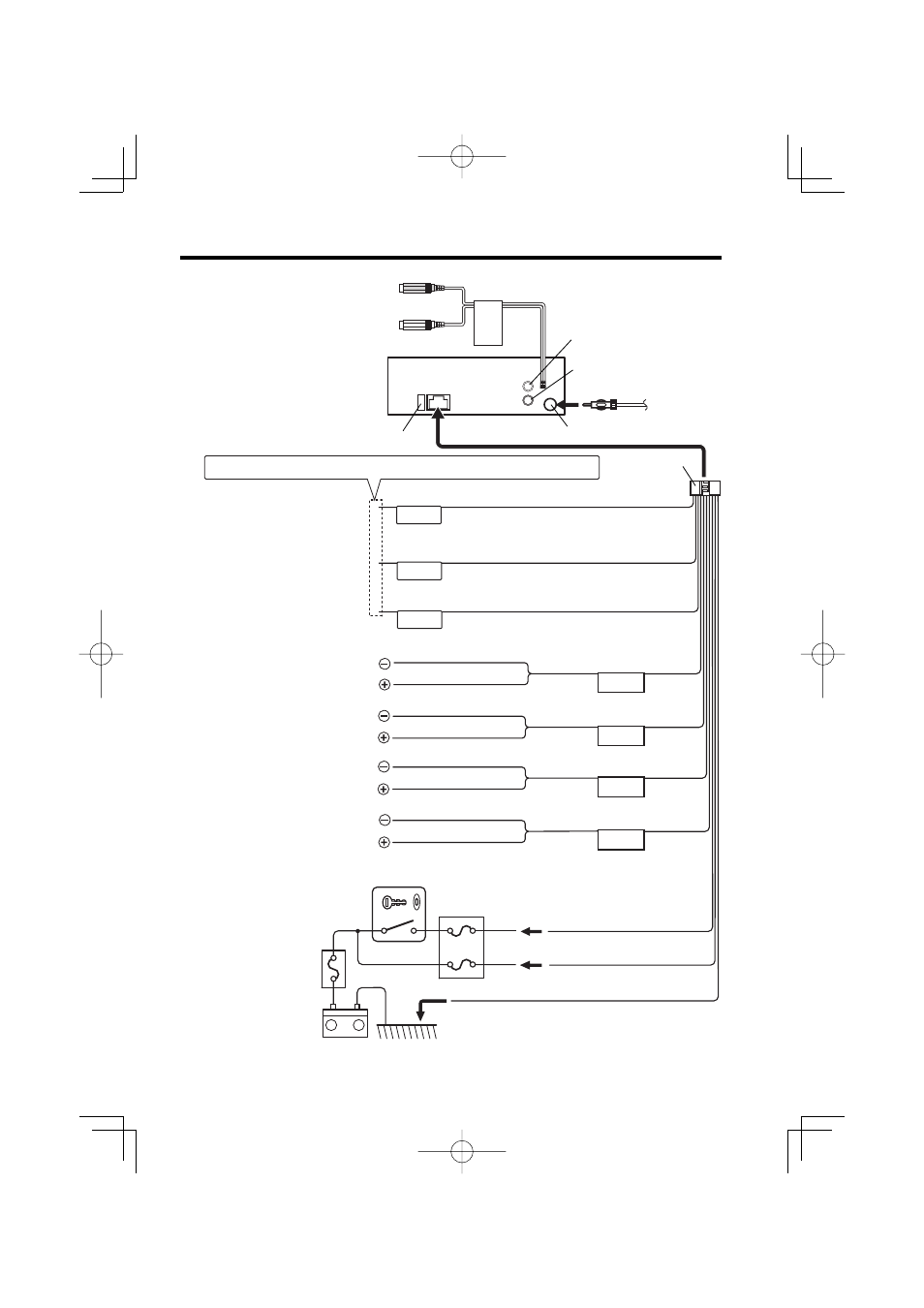

Conexión de cables a los terminals
ANT.
CONT
MUTE
P.CONT
FRONT • L
FRONT • R
REAR • L
REAR • R
– +
FRONT
Entrada de antena de FM/AM
Salida trasera izquierda
(Blanco)
Salida trasera derecha (Rojo)
Fusible (10A)
Mazo de conductores
(Accesorio
1)
Cable del encendido (Rojo)
Cable de la batería (Amarillo)
Cable de masa (Negro) - (Al chasis del automóvil)
ACCESORIO
(ACC)
Caja de
fusibles del
automóvil
Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.
Salida delantera izquierda (Blanco)
(KDC-1028 solamente)
Salida delantera derecha (Rojo)
(KDC-1028 solamente)
Cuando utilice el amplificador de potencia
opcional, conéteclo al terminal de control
de potencia respectivo.
Cable de control de potencia (Azul/blanco)
Cable de control de antena motriz (Azul)
Dependiendo de la antena que está
utilizando, conecte al terminal de control
de la antena motriz, o al terminal de
alimentación del amplificador de refuerzo
de la antena tipo pelicular.
Al altavoz delantero izquierdo
Al altavoz delantero derecho
Al altavoz trasero izquierdo
Al altavoz trasero derecho
Blanco/negro
Blanco
Gris/negro
Gris
Verde/negro
Verde
Púrpura/negro
Púrpura
Interruptor de la
llave de encendido
Caja de fusibles
del automóvil
(Fusible principal)
Batería
Cable de silenciamiento TEL (Marrón) Conecte al terminal puesto a masa ya
