Français | 41

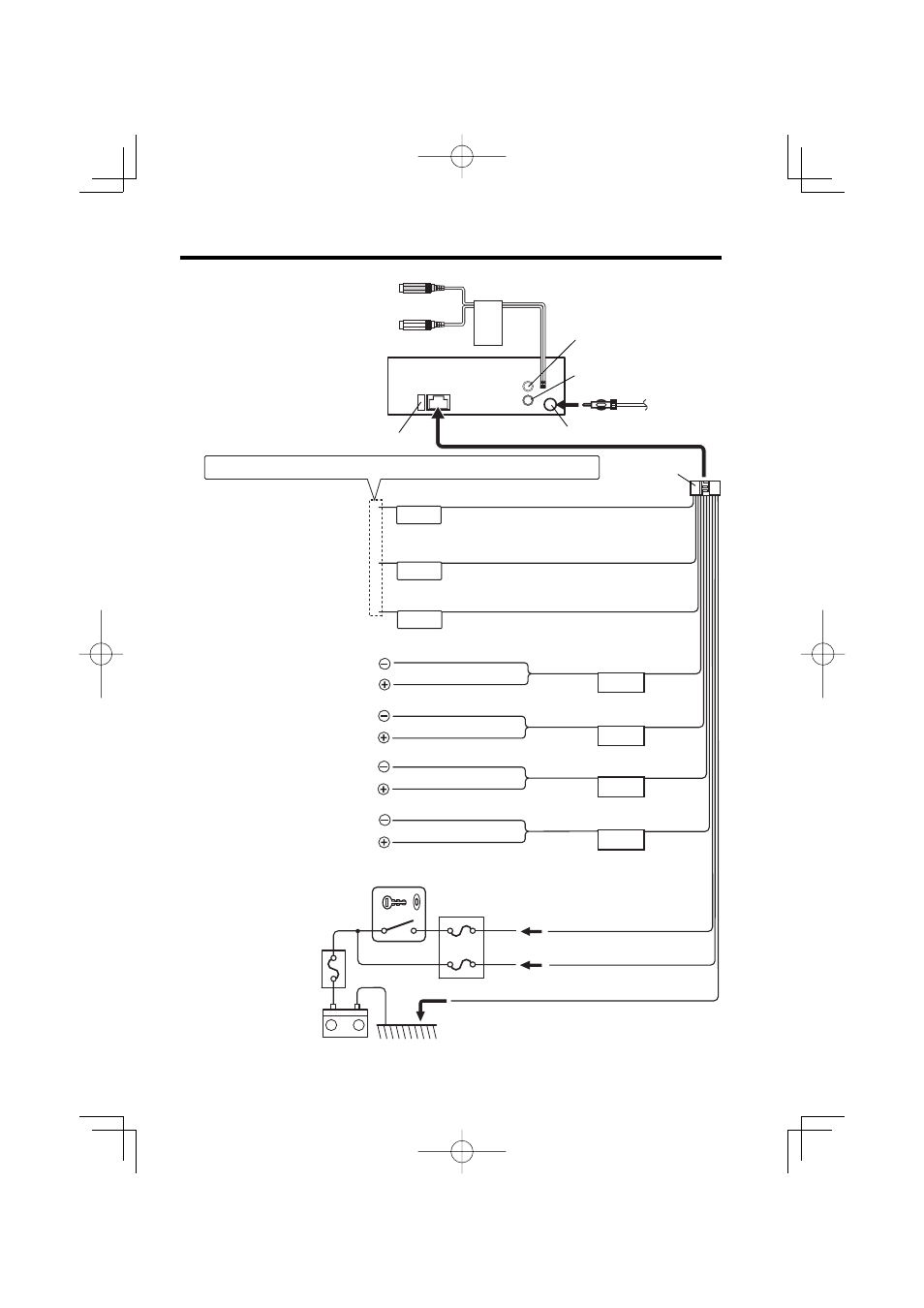

Connexion des câbles sur les prises
ANT.
CONT
MUTE
P.CONT
FRONT • L
FRONT • R
REAR • L
REAR • R
– +
FRONT
Entrée de l’antenne AM/FM
Sortie arrière gauche (blanc)
Sortie arrière droite (rouge)
Fusible (10A)
Faisceau de câbles
(Accessoire
1)
Câble d’allumage (Rouge)
Câble de batterie (Jaune)
Câble de masse (Noir) - (Au châssis de la voiture)
ACCESSOIRE
(ACC)
Boîte á fusibles
de la voiture
Si aucune connexion n’est faite, ne laissez pas le câble sortir à l’extérieur.
Sortie avant gauche (Blanc)
(KDC-1028 seulement)
Sortie avant droite (Rouge)
(KDC-1028 seulement)
Lors de l’utilisation de l’amplificateur de
puissance optionnel, connectez à sa prise
de commande d’alimentation.
Câble de commande de l’alimentation (Bleu/Blanc)
Câble de commande de l’antenne moteur (Bleu)
Selon l’antenne que vous utilisez,
connectez à la prise de commande
du moteur d’antenne ou à la prise
d’alimentation du préamplificateur de
l’antenne de type film.
A l’haut-parleur avant gauche
A l’haut-parleur avant droite
A l’haut-parleur arrière gauche
A l’haut-parleur arrière droite
Blanc/Noir
Blanc
Gris/Noir
Gris
Vert/Noir
Vert
Violet/Noir
Violet
Interrupteur d’allumage
Boîte á fusibles de
la voiture
(Fusible principal)
Batterie
Câble de sourdine TEL (Marron) Connectez à une prise qui est à la masse
même quand le téléphone sonne ou
pendant une conversation.
