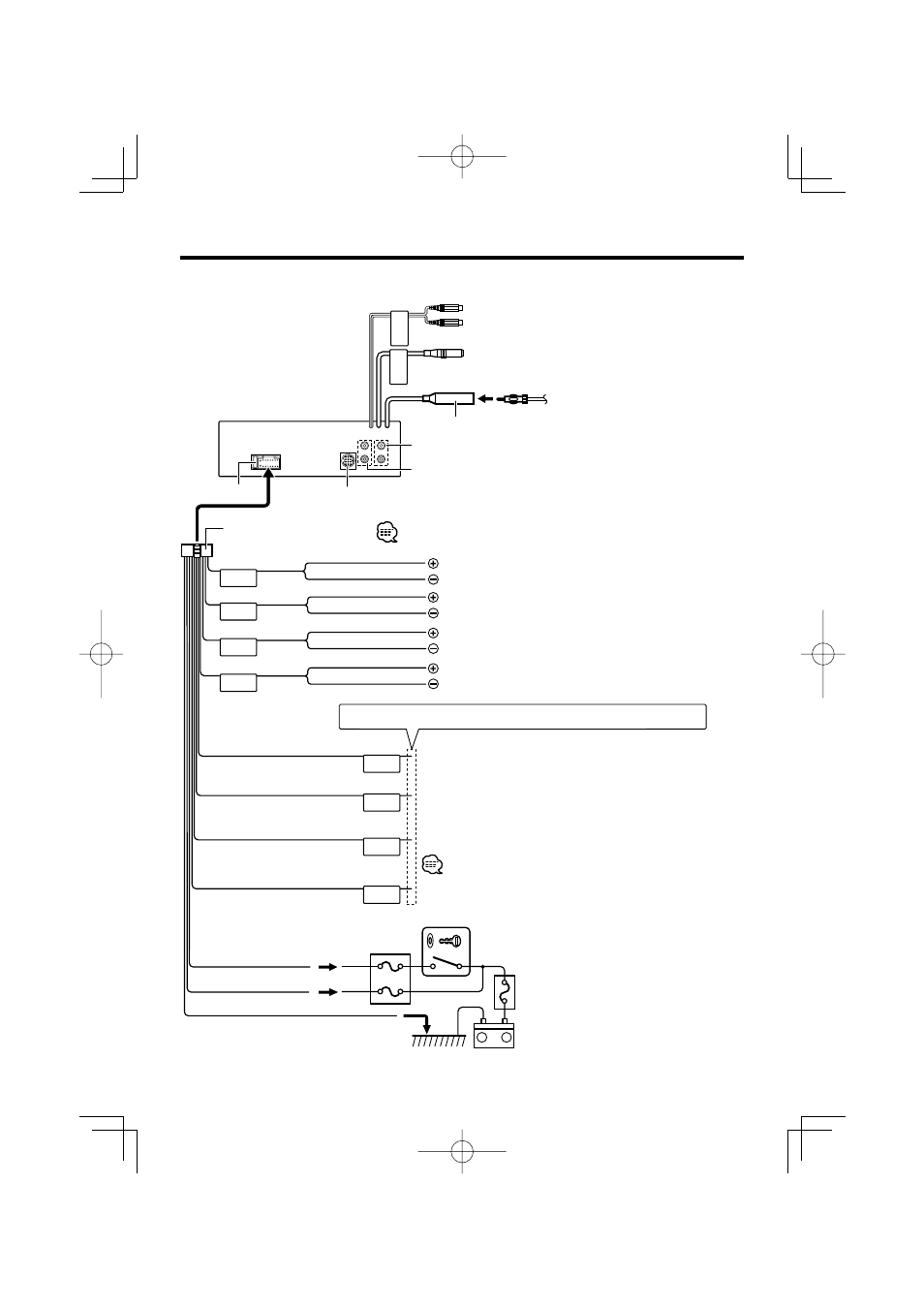

Connexion des câbles aux bornes
*°" /
1
/°
ККК" /
К1/
," /К
," /К,
,
,К
,
,К,
q ³
-1
7""
,
18Ê
Entrée de l’antenne AM/FM
Sortie avant gauche (Blanc)
Sortie avant droite (Rouge)
Fusible (10A)
Faisceau de câbles
(Accessoire1)
Blanc/Noir
Gris/Noir
Vert/Noir
Violet/Noir
Blanc
Gris
Vert
Violet
A l’haut-parleur avant gauche
A l’haut-parleur avant droite
A l’haut-parleur arrière droite
A l’haut-parleur arrière gauche
Câble d’allumage (Rouge)
Câble de batterie (Jaune)
Câble de masse (Noir) · (Au châssis de la voiture)
Interrupteur
d’allumage
Boîte á fusibles
de la voiture
(Fusible principal)
ACC
Boîte á fusibles
de la voiture
Batterie
Si aucune connexion n’est faite, ne laissez pas le câble sortir à l’extérieur.
Câble de commande de
l’alimentation (Bleu/Blanc)
Câble de commande de
l’antenne moteur (Bleu)
Câble de commande du gradateur
(Orange/Blanc)
Lors de l’utilisation de l’amplificateur de puissance optionnel,
connectez à sa prise de commande d’alimentation.
Au commutateur d’éclairage de la voiture.
Selon l’antenne que vous utilisez, connectez à la prise de
commande du moteur d’antenne ou à la prise d’alimentation du
préamplificateur de l’antenne de type film.
Sortie subwoofer gauche (Blanc)
Sortie subwoofer droite (Rouge)
Pour connecter le système de navigation Kenwood,
consulter le manuel du système de navigation.
Câble de sourdine TEL (Marron) Connectez à une prise qui est à la masse même quand le
téléphone sonne ou pendant une conversation.
Pour la connexion de ces fils, veuillez consulter les manuels
d’utilisation appropriés.
Vers changeur de disque Kenwood/
Accessoire externe en option
Sortie arrière gauche (Blanc)
Sortie arrière droite (Rouge)
Entrée AUX (stéréo)
Utilisez la mini-prise qui est de type
stéréo et ne possède pas de résistance.
