102 | Español

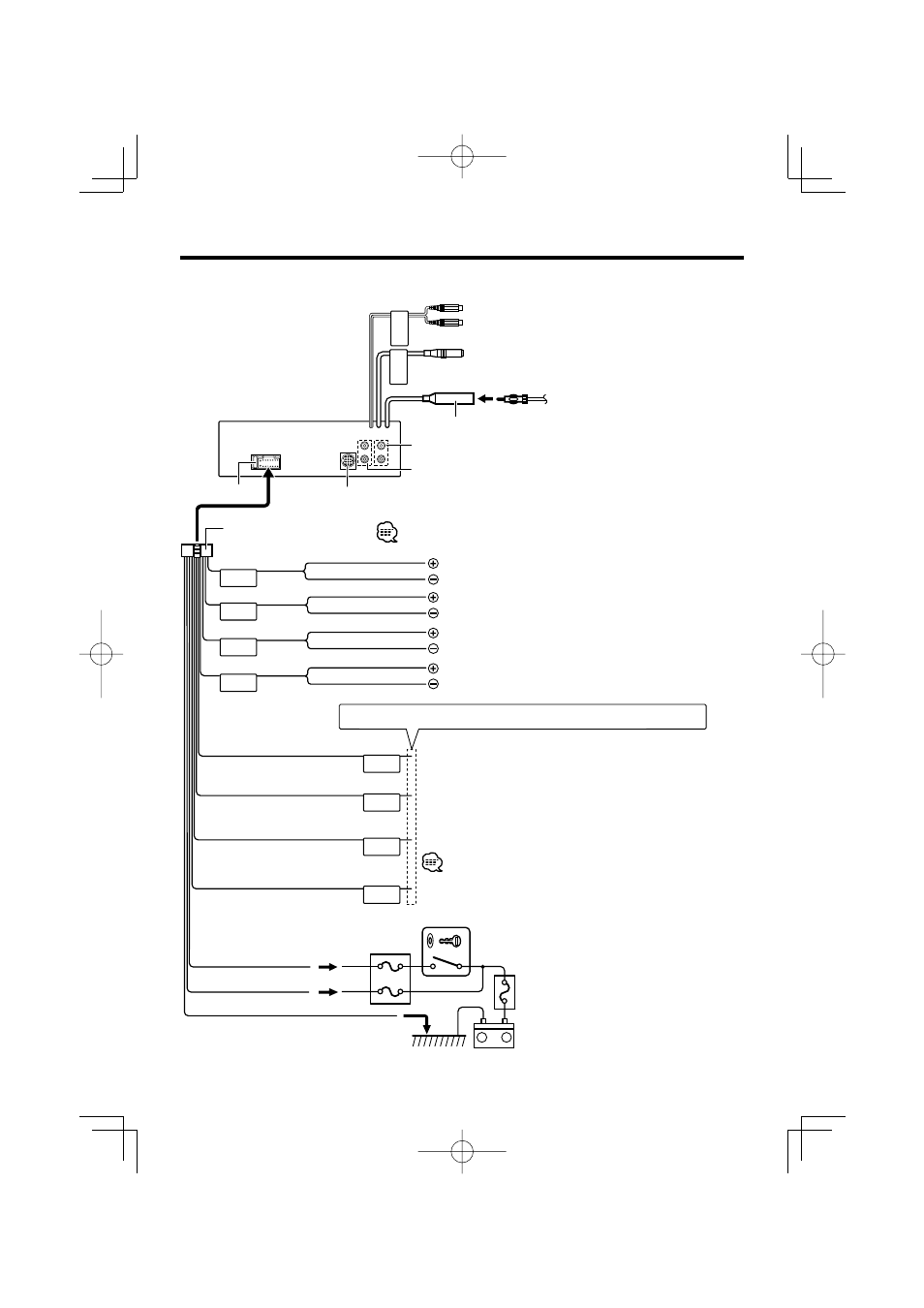

Conexión de cables a los terminals
Entrada de antena de FM/AM
Salida delantera izquierda (Blanco)
Salida delantera derecha (Rojo)
Fusible (10A)
Mazo de conductores
(Accesorio1)
Blanco/negro
Gris/negro
Verde/negro
Púrpura/negro
Blanco
Gris
Verde
Púrpura
Al altavoz delantero izquierdo
Al altavoz delantero derecho
Al altavoz trasero derecho
Al altavoz trasero izquierdo
Cable del encendido (Rojo)
Cable de la batería (Amarillo)
Cable de masa (Negro) - (Al chasis del automóvil)
Interruptor de la
llave de encendido
Caja de fusibles del automóvil
(Fusible principal)
ACC
Caja de fusibles
del automóvil
Batería
Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.
Cable de control de potencia (Azul/blanco)
Cable de control de antena motriz (Azul)
Cable de reductor de luz (Naranja/blanco)
Cuando utilice el amplificador de potencia opcional, conéteclo al
terminal de control de potencia respectivo.
Al interruptor de control de iluminación del automóvil.
Dependiendo de la antena que está utilizando, conecte al terminal
de control de la antena motriz, o al terminal de alimentación del
amplificador de refuerzo de la antena tipo pelicular.
Salida izquierda del subwoofer (Blanco)
Salida derecha del subwoofer (Rojo)
Para conectar el sistema de navegación Kenwood,
consulte su manual de navegación.
Cable de silenciamiento TEL (Marrón) Conecte al terminal puesto a masa ya sea al sonar el teléfono o
durante la conversación.
Para conectar estos cables, remítase a los manuales de
instrucciones relacionados.
Al cambiador de discos Kenwood/
Accesorio opcional externo
Salida trasera izquierda (Blanco)
Salida trasera derecha (Rojo)
Entrada AUX (estéreo)
Utilice el miniconector de tipo estéreo
que no tenga resistencia.
