# GND
#
^
Entrée de la
voie gauche Entrée de la
voie droite
Borne de masse pour câble RCA
20 Frençais
Câble RCA*

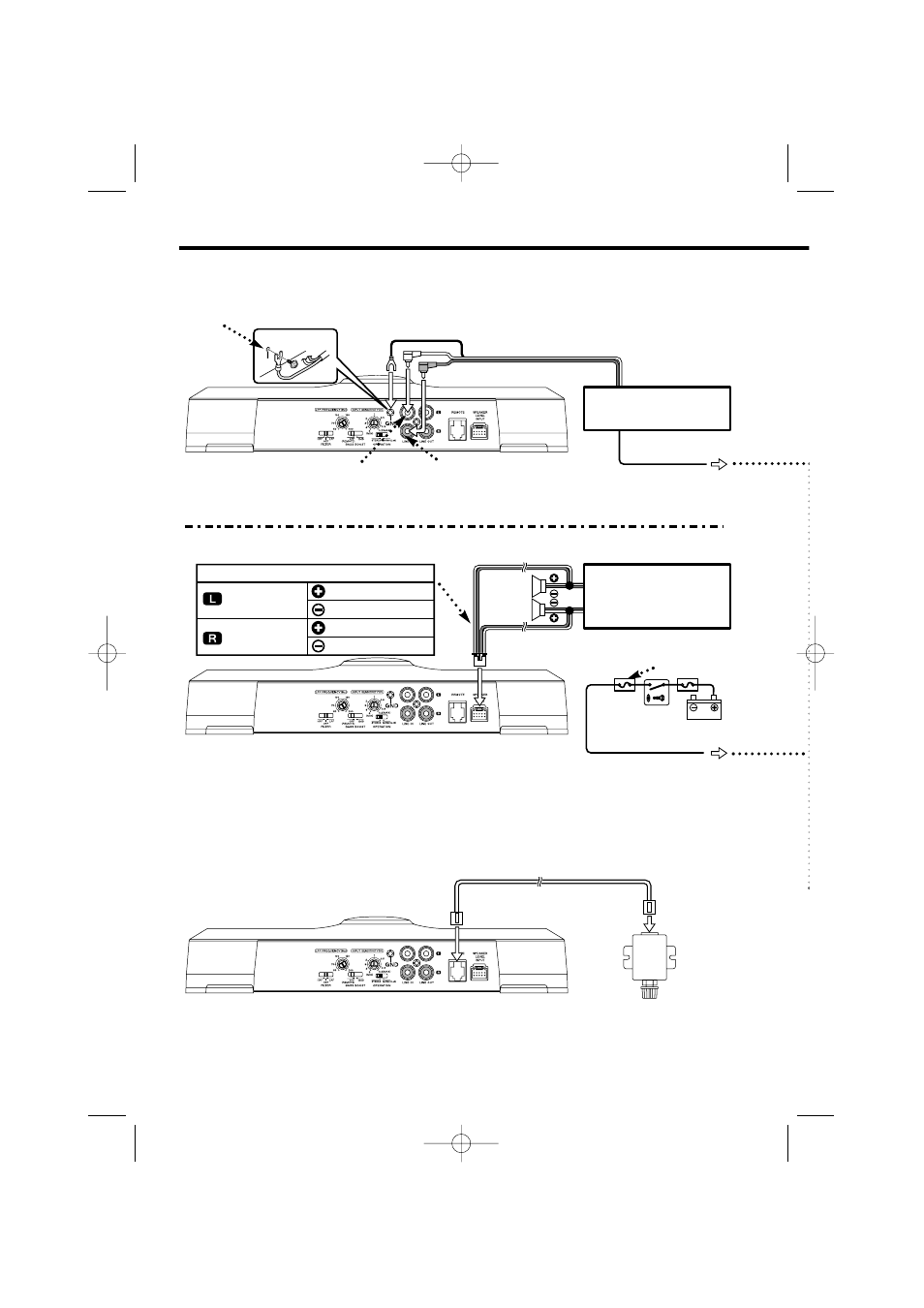

Raccordements
(Raccordement d'un câble à fiche Cinch (RCA))
(Raccordement au niveau haut-parleur)
Batterie
■ Câble RCA ou connexion d'entrée de niveau d'enceinte.
Unité centrale
(récepteur/lecteur de CD, etc.)
Câble de commande de
l’alimentation (Bleu/Blanc)
■ Connexion du câble de la télécommande (KAC-7251 seulement)
Télécommande
Câble de la télécommande
Autoradio stéréo
d'origine (Aucune sortie
de ligne de l’unité
centrale, etc.)
ACC
Boîte á fusibles de la voiture
Couleur de câble du connecteur
Blanc
Blanc/Noir
Gris
Gris/Noir
Gauche
Droite
