Crankshaft, Piston – KTM 560 SMR 2006 User Manual
Page 9

560 SMR 2006

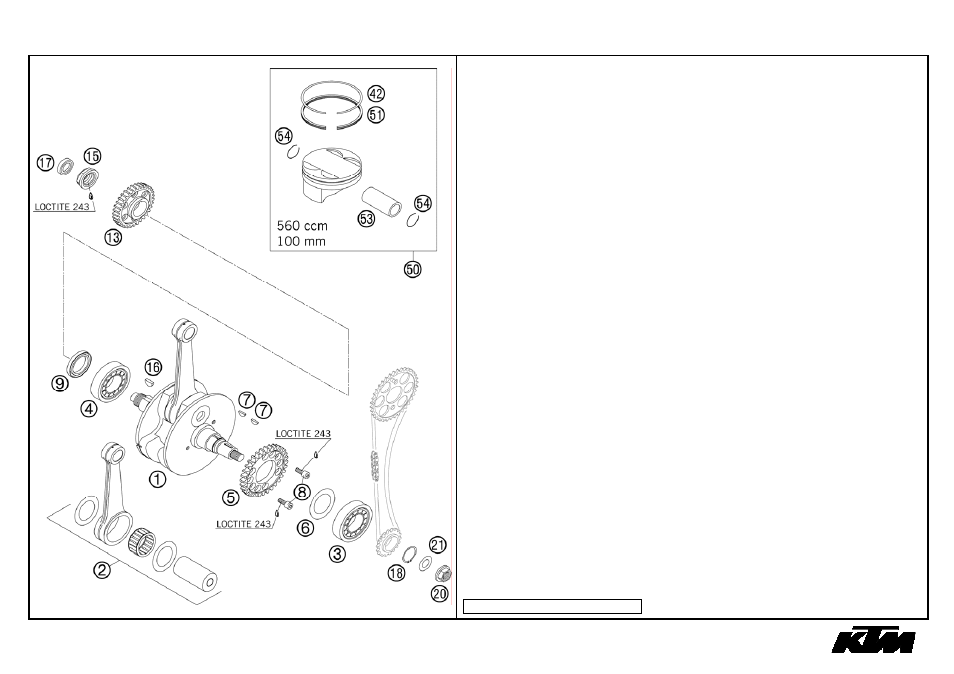

FIG PART
NUMBER
DESCRIPTION
QTY
1 59030018700
CRANKSHAFT 560 SMR 2006
1
STROKE 72MM, WITHOUT WASHER
2 SXS03530021
CON. ROD REP. SET 03
1
WITH WASHER - 525
3 0625060206
BALL BEARING TMB 206 JR2 C3
1
4 80030019000
CYL.ROLLBEAR.NJ206ECP/C3HVC058
1
5 59030055000
DRIVE GEAR 32-T F.BALANC.SHAFT
1
6 56030081000
THRUST WASHER 30,5X45X0,10
x
6 56030081100
THRUST WASHER 30,7X47X0,15
x
6 56030081200
THRUST WASHER 30,5X45X0,30
x
7 0888030050
WOODRUFF KEY DIN6888-3X5X13
2
8 0984060162
AH SCREW DIN7984-M 6X16
2
9 0760304772
SH.SEAL RING 30X47X7 BSL VITON
1
13 59032000033
PRIMARY GEAR 33-T
1
15 59030029100
HH NUR M20X1,5 WS=27 LEFT
1
16 6946005
WOODRUFF KEY 5X6,5 HARDED
1
17 0760142460
SHAFT SEAL RING 14X24X6 B
1
18 0471250120
CIRCLIP DIN0471-25X1,2
1
20 49030021000
COLLAR NUT M12X1 R/S
1
21 0137120000
SPRING WASHER DIN0137-B12
1
42 80030032000
RECTANGULAR RING 100X1,25
1
50 59030107000 I
PISTON 100MM CPL.
1
50 59030107000 II
PISTON 100MM CPL.
1
51 59330032000
OIL SCRAPER RING D=100MM
1
53 59030033000
PISTON PIN BOLT 20X15,8/12X50
1
54 59030074000
CIRCLIP C20X1,5
2
065933001 / C065933001
* NEW PART
X AS REQUIRED
7
CRANKSHAFT,
PISTON
