32
18. Veuillez vous référer aux codes locaux pour l’usage du clapet
(non compris).
Préparation de la hotte avant l’installation
AVERTISSEMENT : S’il faut déplacer la cuisinière
électrique pour installer la hotte, couper d’abord
l’alimentation électrique à la cuisinière par le panneau de
service. COUPER LE GAZ AVANT DE DÉPLACER UNE
CUISINIÈRE À GAZ.
19. Déterminer et marquer les lignes médianes sur la base du
cadre en bois où l’insert sera installé.
20. Déterminer et percer les trous nécessaires dans le mur ou le
plafond pour le réseau de gaines. Note : Installer le réseau
de gaines avant d’installer l’insert.
21. Déterminer l’endroit idéal pour le câble d’alimentation
électrique. Percer un trou d’accès de câblage au moyen d’une
mèche de perceuse. Installer le câble métallique et sceller
l’espace autour du trou.
22. Couper l'ouverture où l’insert sera installé (Photo 5).
Installation de la hotte
NOTE : N’UTILISER QUE DES OUTILS À MAIN. NE PAS TROP
SERRER
LES VIS. CECI POURRAIT CAUSER DES
DOMMAGES À LA HOTTE.
23.
Dévisser les 7 vis au-bas de l’insert (Photo 6). Retirer
lentement le panneau du soutien électronique et débrancher
toutes les connexions, tel qu’illustré à la Photo 7.
24. Installer le support du caisson de la hotte (fournit avec
l’ensemble de vis). Ajuster le niveau du mécanisme de
verrouillage selon l’épaisseur de la base (contreplaqué de ¾
po d’épais recommandé). Serrer les vis (comprises) pour fixer
solidement en place, tel qu'illustré à la Photo 8.
25. Installer l’insert à l’intérieur du cadre en bois sur mesure.
26. Installer l’insert au moyen de trous de fixation arrière et avant
qui sont situés à 1-1/2 po (38 mm) au-dessus de la base de
l’insert (les vis ne sont pas comprises).
27. Pour une installation plus sécuritaire, utiliser les trous de
fixation situés sur les côtés de l’insert.
28. S’assurer que l'insert est fixé solidement avant de relâcher.
29. Réinstaller le panneau de soutien électronique. (Ne pas trop
serrer les vis).
AVERTISSEMENT
:
S’ASSURER QUE LA HOTTE EST BIEN FIXÉE AVANT DE
RELÂCHER.

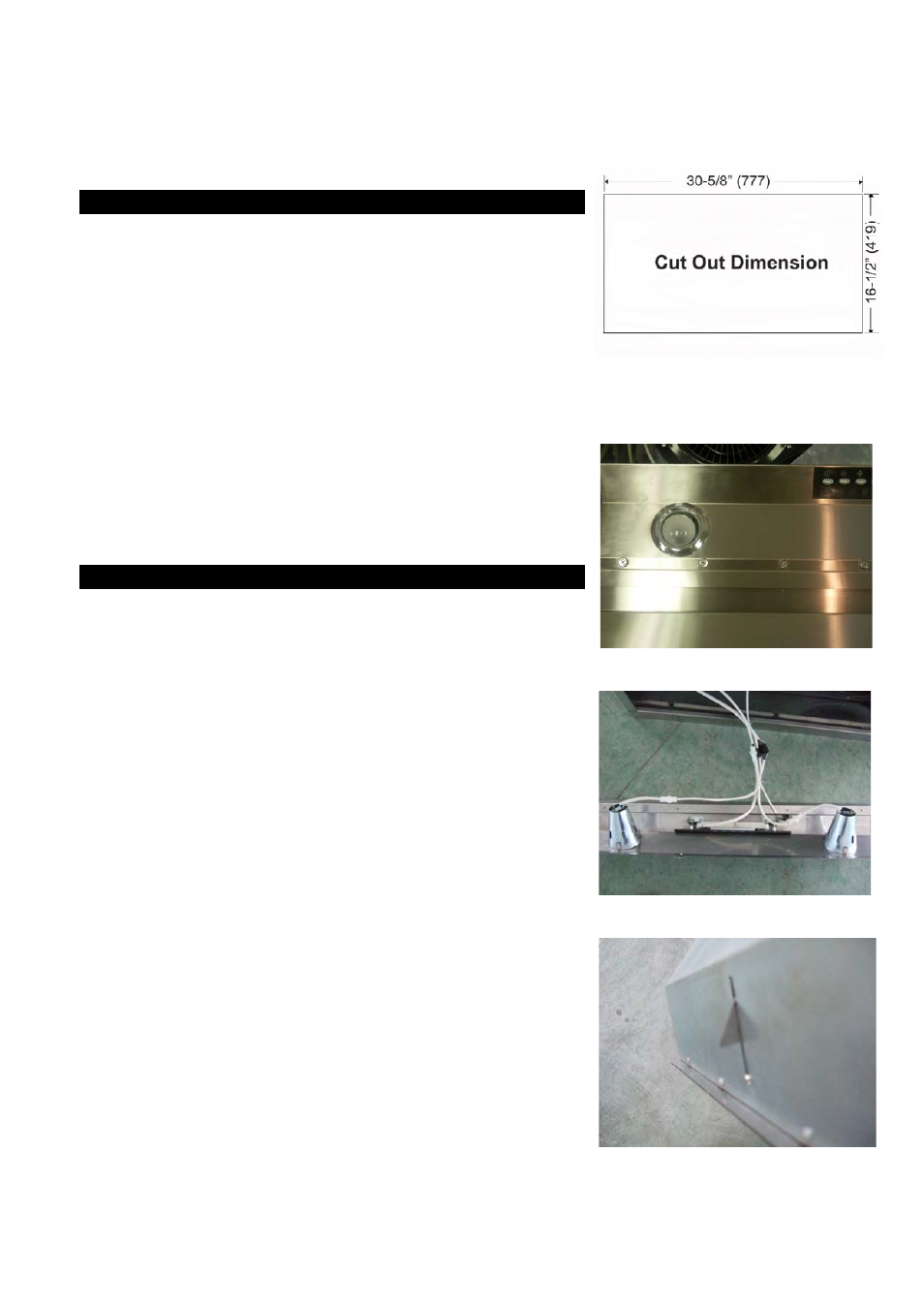

Photo 5
30-5/8" (777) 30-5/8 po (777)
16-1/2” (419) 16-1/2 po (419)
Cut Out Dimension Dimensions de découpage
Photo 6
Photo 7
Photo 8
