31
7. Fixer solidement le revêtement au bas de la base à l’aide des
vis (non comprises) appropriées à la taille et matériaux de
votre cadre en bois.
8. Le revêtement est divisé en deux sections: une section arrière
large composée de deux éléments préfabriqués pour les
inserts et d’une section avant dont la profondeur totale est
ajustable entre 23 po et 25-3/4 po.
9. Positionner la section arrière du revêtement afin qu’elle soit
alignée au dos du cadre en bois sur mesure. Utiliser un stylo
pour tracer les lignes de la section prédécoupée. Retirer le
revêtement et poursuivre à la « Préparation de la hotte avant
l’installation ».
10. Installer la section arrière du revêtement à l’aide de 6 vis (non
comprises).
11. Installer la section avant du revêtement à l’aide de 3 vis (non
comprises).
12. Poursuivre à « Installation de la hotte » à la Page 32.
Branchement à l’alimentation électrique
CONSIGNES DE SÉCURITÉ
RISQUE DE CHOC ÉLECTRIQUE. CETTE HOTTE DE
CUISINIÈRE DOIT ÊTRE MISE À LA TERRE ADÉQUATEMENT.
CE TRAVAIL DOIT ÊTRE EXÉCUTÉ PAR UN ÉLECTRICIEN
PROFESSIONNEL EN CONFORMITÉ AVEC TOUS LES CODES
D’ÉLECTRICITÉ LOCAUX ET NATIONAUX QUI
S’APPLIQUENT. AVANT DE BRANCHER LES FILS, COUPER
LE COURANT ÉLECTRIQUE AU PANNEAU DE SERVICE ET
VERROUILLER CE DERNIER POUR ÉVITER QUE LE
COURANT SOIT REMIS ACCIDENTELLEMENT
13. Avant l’installation, raccorder temporairement la hotte pour
vérifier son bon fonctionnement. Si l’insert ne fonctionne pas,
vérifier les disjoncteurs ou les fusibles de la maison. Si l’insert
ne fonctionne toujours pas, débrancher la source électrique et
vérifier la continuité de toutes les connexions de câblage.
14. Raccorder les fils électriques.
15. Raccorder les trois fils (noir, blanc et vert) aux fils de la maison
et couvrez-les avec des capuchons de connexion.
Raccorder les fils selon la couleur (c.-à-d. noir avec noir, blanc
avec blanc et vert avec vert).
16. Ranger les fils dans le boîtier de câblage.
Note : Raccorder tous les fils électriques avant d’installer
l’insert. NE PAS alimenter avant que l’installation soit
terminée.
Installation du système de conduits

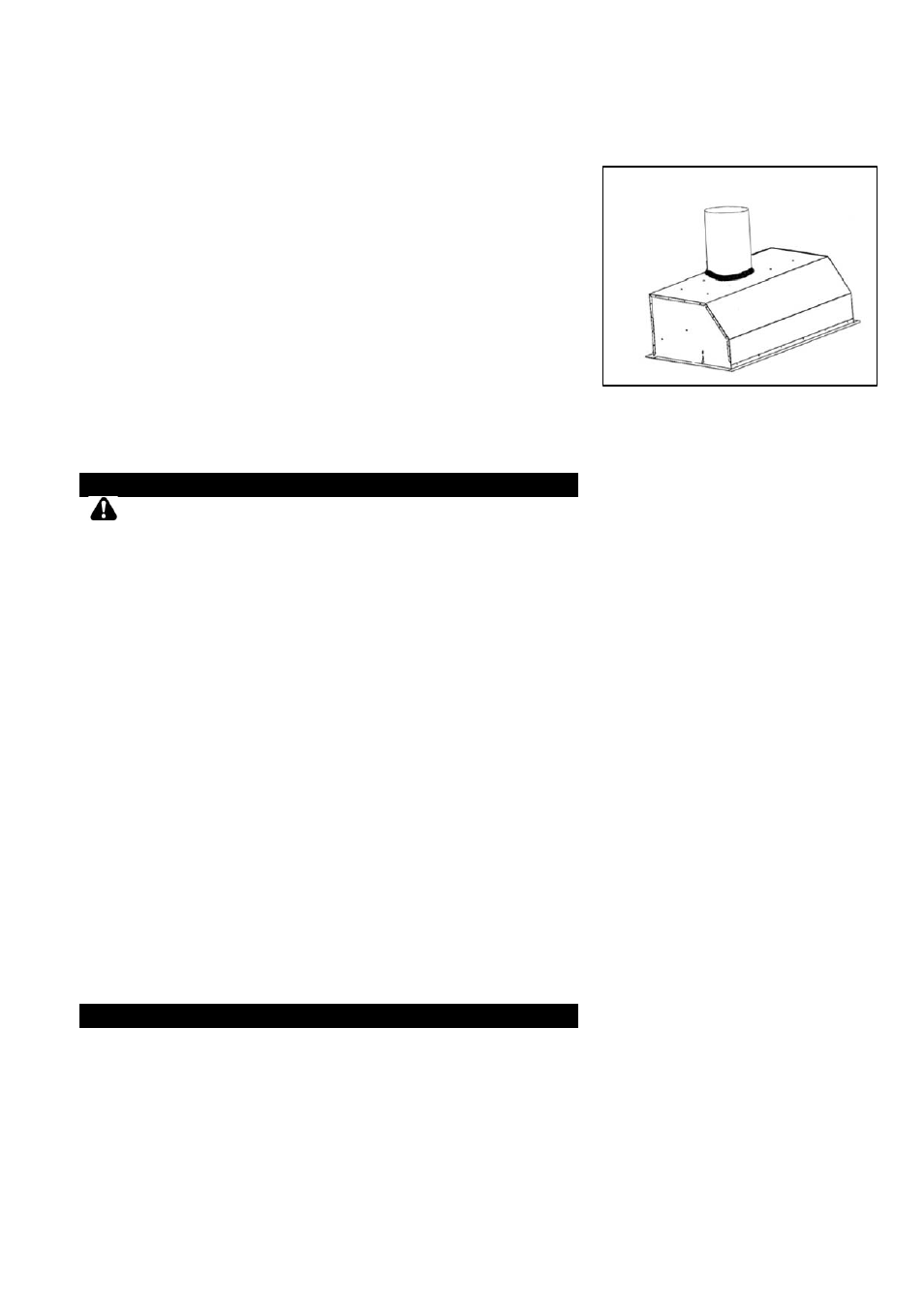

17. Utiliser un tuyau d'acier de 8 po (tout en respectant les codes
du bâtiment de votre secteur) pour raccorder les conduits de la
hotte au réseau de gaines au-dessus. Utiliser du ruban adhésif
entoilé pour fixer et sécuriser les raccords, tel qu’illustré à la
Figure 4.
Photo 4
