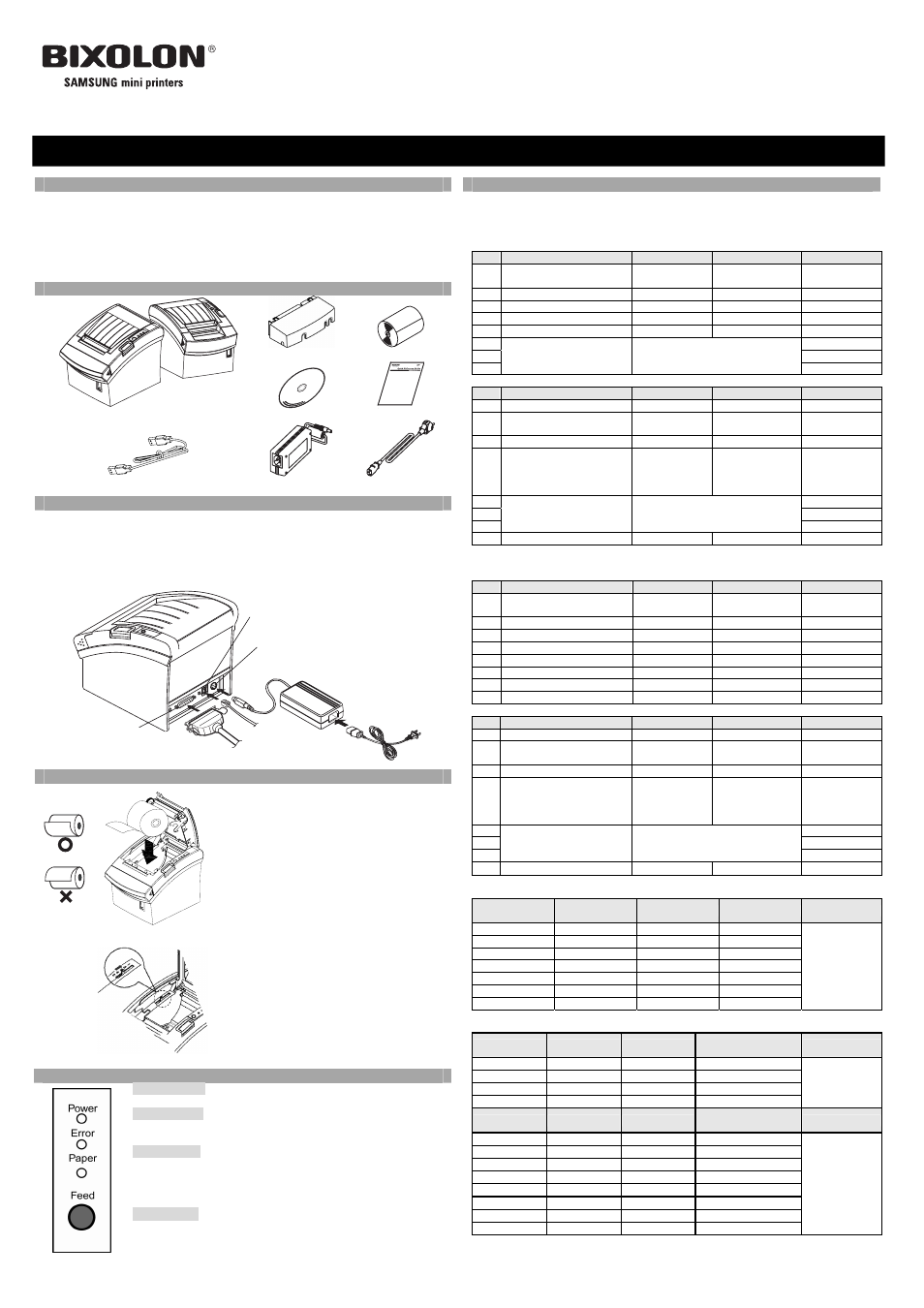

Informações
Este manual de instalação inclui uma breve referência a informações necessárias para instalação do
produto. Para obter informações mais detalhadas acerca da instalação, consulte o manual do
utilizador contido no CD incluso. Os conteúdos do CD incluem o seguinte:
1. Manual: Manual do utilizador, diagrama de códigos e comandos de controlo
2. Controladores: Controladores do Windows e do OPOS
3. Utilitários: uma ferramenta para transferência de logótipos e uma ferramenta de controlo do
interruptor de memória virtual
◈
Componentes
Tampa do cabo
Rolo de papel
SRP-350plusC SRP-350plusA
Procuct Installation CD
Procuct Installation CD
Procuct Installation CD
CD
Manual de instalação
FICHA A-A USB
Transformador AC/DC
Cabo de alimentação
◈
Ligação dos cabos
1. Desligue a impressora e o ECR anfitrião. (computador anfitrião)
2. Ligue o cabo de alimentação ao transformador, e de seguida, ligue o transformador ao
conector de alimentação da impressora.
3. Verifique o cabo de interface (série, paralelo, USB ou Ethernet) e ligue o cabo do conector
de interface em conformidade.
4. Introduza o cabo articulado da prateleira no conector articulado da prateleira da impressora.
◈
Instalação do rolo de papel
1. Abra a tampa do rolo de papel premindo o botão
para abertura da tampa.
2. Introduza um novo rolo de papel e certifique-se
de o alinhar correctamente.
3. Retire uma pequena quantidade de papel e feche
a tampa.
※
Nota
Quando fechar a tampa, prima a parte central da
tampa para assegurar que o papel está em contacto
com o rolador.
※
Nota: Ajuste do papel junto da extremidade do sensor
O SRP-350plusC dispõe de um sensor junto da
extremidade do papel que disponibiliza um aviso de
que o rolo de papel está praticamente esgotado.
Quando o papel estiver a correr abaixo do nível
normal, a lâmpada do aparelho fica da cor vermelha
viva. Se a lâmpada estiver activada, mesmo quando
resta papel suficiente, ajuste a definição do sensor
junto da extremidade, deslocando o separador para
cima na direcção de 1.
◈
Utilizar o painel de funcionamento
• POWER (LED)
Quando ligar a alimentação, brilha um LED verde.
• ERROR (LED)
Quando ocorre um erro, acende um LED vermelho.
Quando ocorre (por exemplo sem papel, tampa um pouco aberta, etc.).
• PAPER (LED)
O LED vermelho acende-se quando o rolo de papel estiver a correr
abaixo do nível normal. O LED brilha quando a impressora está no
modo de espera de impressão do teste automático ou no modo de espera
da execução da macro.
• FEED (Botão)
Prima uma vez o botão ALIMENTAR para retirar o papel suplementar.
SE mantiver premido o botão ALIMENTAR libertará de forma continua
o papel até o botão ser largado.
◈
Definir os interruptores DIP
A mudança das definições do interruptor DIP têm de ser realizadas com a impressora
desligada. Qualquer alteração realizada com a impressora ligada não será realizada.
1. Interface série
• Interruptor DIP 1
SW
Função
ACTIVADO
DESACTIVADA
Predefinição
1-1
Alimentação de linha
automática
Activar
Desactivar
DESACTIVADA
1-2 Sincronização
XON/XOFF
DTR/DSR
DESACTIVADA
1-3 Extensão dos dados
7 bits
8 bits
DESACTIVADA
1-4 Verificação da paridade
Sim
Não
DESACTIVADA
1-5 Selecção da paridade
UNIFORME
ÍMPAR
DESACTIVADA
1-6
DESACTIVADA
1-7
ACTIVADA
1-8
Selecção da velocidade de
transferência (bps)
Consulte a tabela 1 seguinte
DESACTIVADA
• Interruptor DIP 2
SW
Função
ACTIVADO
DESACTIVADA
Predefinição
2-1 Reservado -
-
DESACTIVADA
2-2 Controlo da campainha interna
Desactivar
campainha interna
Activar campainha
interna
DESACTIVADA
2-3 Cortador automático
Desactivar
Activar
DESACTIVADA
2-4 Condição de OCUPADO
Memória
intermédia de
recepção cheia
* Offline
* Memória
intermédia de
recepção cheia
DESACTIVADA
2-5
DESACTIVADA
2-6
DESACTIVADA
2-7
Densidade de impressão
Consulte a tabela 2 seguinte
DESACTIVADA
2-8 Estado do sensor próximo
Desactivar
Activar
DESACTIVADA
2. Interface paralelo/USB
• Interruptor DIP 1
SW
Função
ACTIVADO
DESACTIVADA
Predefinição
1-1
Alimentação de linha
automática
Activar
Desactivar
DESACTIVADA
1-2
Reservado
- -
DESACTIVADA
1-3
Reservado
- -
DESACTIVADA
1-4
Reservado
- -
DESACTIVADA
1-5
Reservado
- -
DESACTIVADA
1-6
Reservado
- -
DESACTIVADA
1-7
Reservado
- -
ACTIVADA
1-8
Reservado
- -
DESACTIVADA
• Interruptor DIP 2
SW
Função
ACTIVADA
DESACTIVADA
Predefinição
2-1 Reservado
- -
DESACTIVADA
2-2 Controlo da campainha interna
Desactivar
campainha interna
Activar campainha
interna
DESACTIVADA
2-3 Cortador automático
Desactivar
Activar
DESACTIVADA
2-4 Condição de OCUPADO
Memória
intermédia de
recepção cheia
* Offline
* Memória
intermédia de
recepção cheia
DESACTIVADA
2-5
DESACTIVADA
2-6
DESACTIVADA
2-7
Densidade de impressão
Consulte a tabela 2 seguinte
DESACTIVADA
2-8 Estado do sensor próximo
Desactivar
Activar
DESACTIVADA
• Tabela 1 – Selecção da velocidade de transferência (bps)
Velocidade de
transmissão
1-6
1-7
1-8
Predefinição
2400
ACTIVADO DESACTIVADA
DESACTIVADO
4800
ACTIVADA DESACTIVADA ACTIVADA
9600
DESACTIVADA
ACTIVADA DESACTIVADA
19200
DESACTIVADA
DESACTIVADA DESACTIVADA
38400
DESACTIVADA
ACTIVADA ACTIVADA
57600
DESACTIVADA
DESACTIVADA ACTIVADA
115200
ACTIVADA ACTIVADA ACTIVADA
9600
• Tabela 2 – Selecção da densidade de impressão
2-5
2-6
2-7
Densidade de impressão
(cor mono)
Predefinição
ACTIVADO ACTIVADO Reservado
1
(Luz)
DESACTIVADA DESACTIVADA
Reservado 2
ACTIVADA DESACTIVADA
Reservado
3
DESACTIVADA
ACTIVADA Reservado
4
(Escuro)
2
2-5
2-6
2-7
Densidade de impressão
(duas cores)
Predefinição
ACTIVADA ACTIVADA ACTIVADA
80%
ACTIVADA ACTIVADA
DESACTIVADA
90%
DESACTIVADO DESACTIVADA
ACTIVADA 95%
DESACTIVADO DESACTIVADA DESACTIVADA 100%
ACTIVADO DESACTIVADA
ACTIVADA
105%
ACTIVADO DESACTIVADA DESACTIVADA
110%
DESACTIVADA
ACTIVADA ACTIVADA
120%
DESACTIVADA
ACTIVADA DESACTIVADA
130%
100%
Manual de instalação da impressora
IMPRESSORA TÉRMICA SRP -350/352plusA&C
Separador do
sensor próximo
Cabo de
alimentação
Cabo articulado da
prateleira
Cabo de interface
(Série/paralelo/USB/Ethernet)
Transformador
Conector articulado da prateleira
Conector de alimentação
Conector do interface
