Preparativos iniciais
5 P
Deck de cassetes, deck DAT ou deck de MiniDisc
Deck de cassetes
Ligações do sistema de
altifalantes

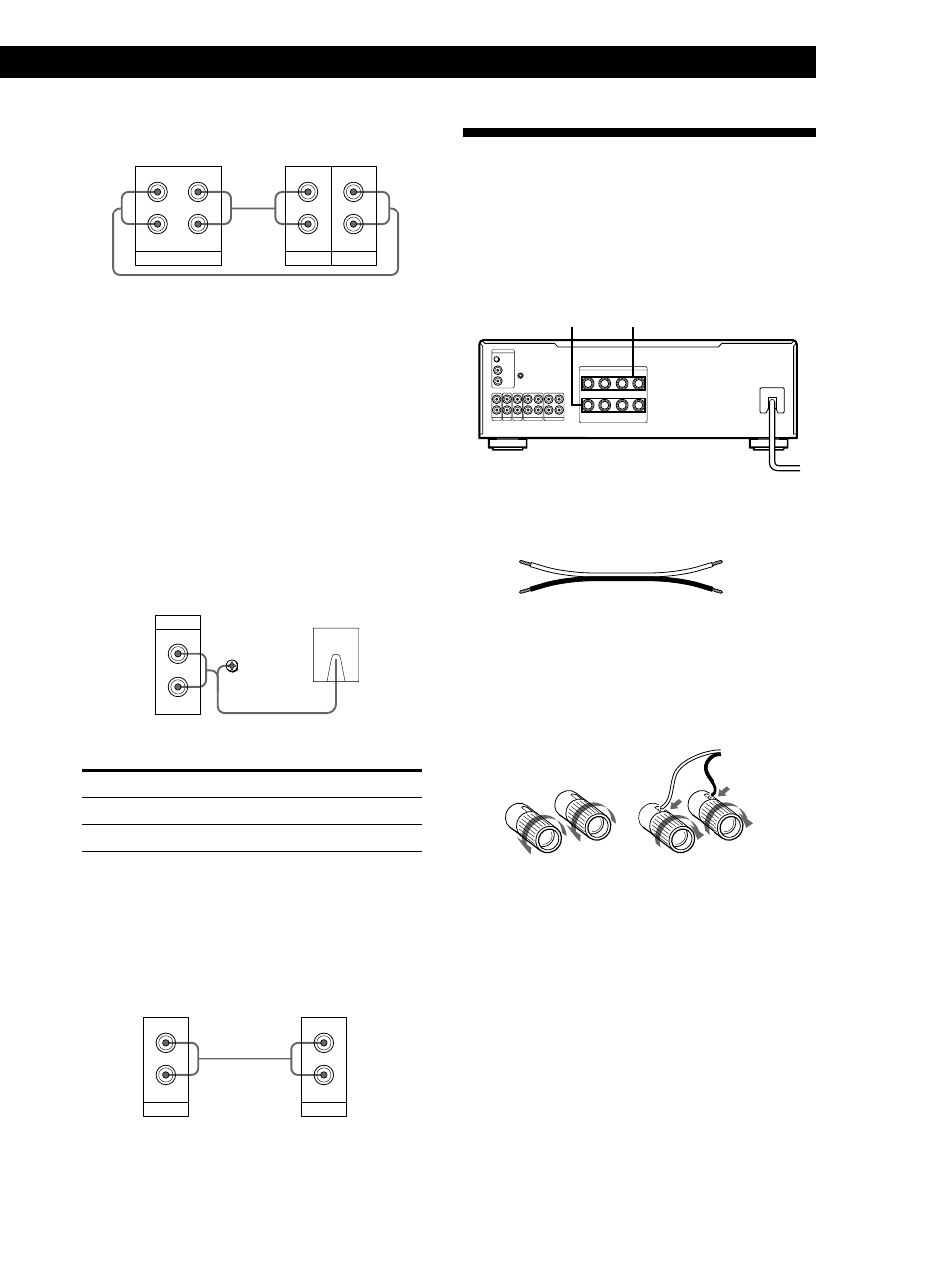

Descrição geral
Descubra aqui como ligar os altifalantes ao
amplificador. Pode ligar dois pares de altifalantes.
Amplificador
Utilize a configuração acima para ligar as tomadas OUTPUT
e INPUT de:
—um deck de cassetes ou deck DAT às tomadas TAPE1/
DAT.
—um deck de cassetes ou deck de MiniDisc às tomadas
TAPE2/MD.
Gira-discos
1 Retire as fichas curto-circuitadoras das tomadas PHONO
antes de ligar os cabos (mas não enquanto não ligar um
gira-discos).
Não insira as fichas curto-circuitadoras em nenhum jogo
de tomadas REC OUT. Caso contrário, poderá eliminar a
saída do amplificador ou gerar algum mau funcionamento
do aparelho.
2 Ligue os cabos de ligação áudio.
Gira-discos Amplificador
3 Pressione CARTRIDGE para seleccionar o tipo de célula
fonocaptadora.
Tipo de célula fonocaptadora Posição da tecla
MM ø
MC Ø
Nota
Para evitar zumbidos, ligue o fio terra ao terminal SIGNAL
GND (
y) no amplificador.
TV ou leitor de videocassetes
TV ou leitor de
videocassetes
Amplificador
Quais os cabos necessários?
Cabo de altifalante (venda avulsa) (1 para cada altifalante)
Torça cerca de 15 mm das extremidades descascadas do cabo.
Certifique-se de fazer corresponder o cabo de altifalante com
o terminal apropriado nos componentes: + com + e – com – .
Caso os cabos sejam invertidos, o som sairá distorcido e com
perda de graves.
Ligações
З
з OUTPUT
LINE
L
R
INPUT
LINE
TAPE1/DAT
L
R
REC OUT IN
Ç
L
R
PHONO
IN
SIGNAL
GND
y
Ç L
R
L
R
OUTPUT
LINE
AUX
IN
]
}
]
}
(+)
(–)
(+)
(–)
SPEAKERS MAIN SPEAKERS BI-WIRE
SPEAKERS
PHONO
TUNER
BI-WIRE
IMPEDANCE USE (MAIN+BI-WIRE TOTAL) 4-16 Ω MAIN
L R
L
L
R
L
R
L
R
IN
IN CD IN AUX IN TAPE1/DAT REC OUT IN IN TAPE2/MD REC OUT
+ + – –
R
CARTRIDGE
Ø MC ø MM SIGNAL GND y y
