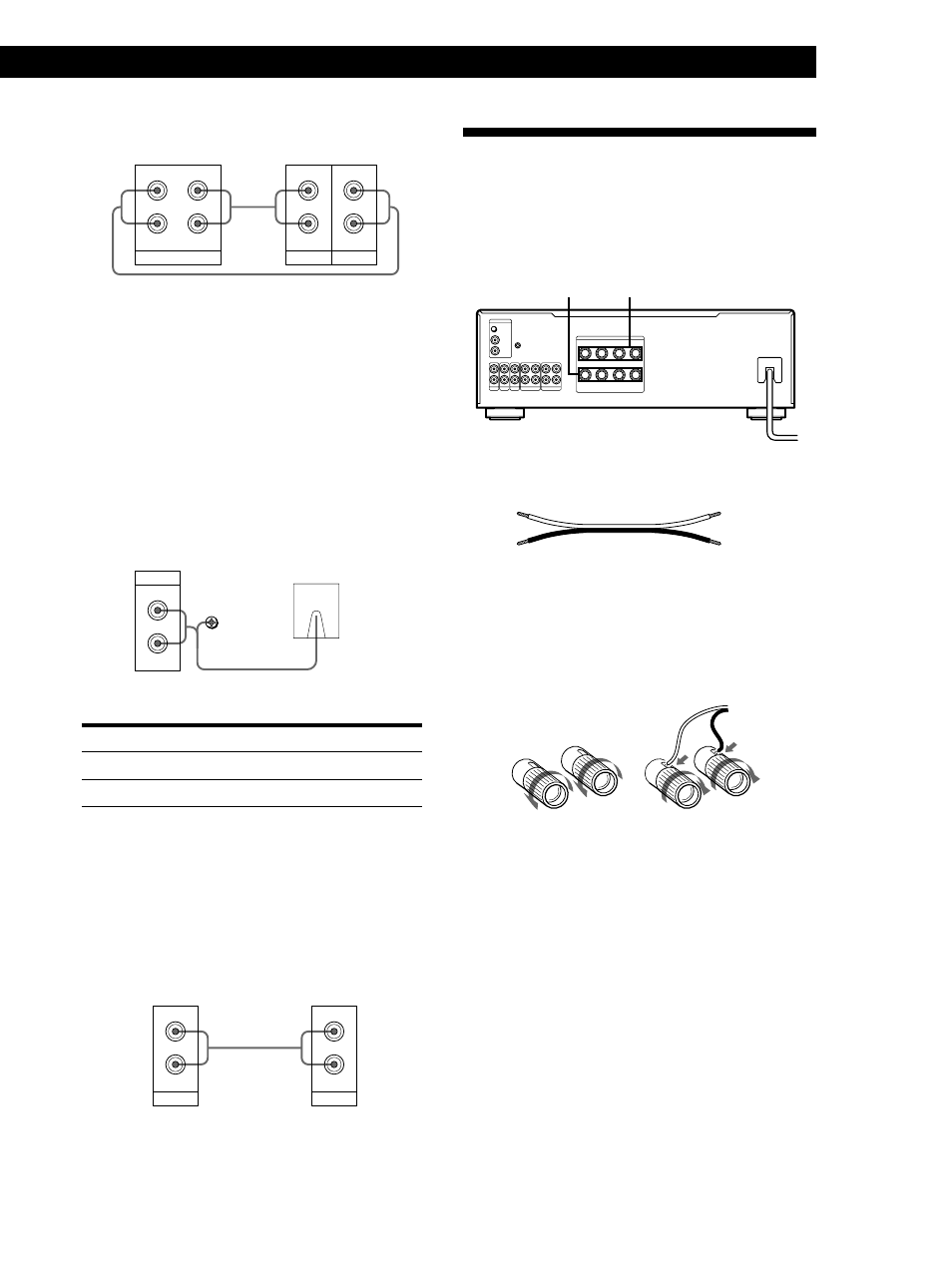

Préparatifs
5 F
Utilisez la configuration ci-dessus pour relier les prises
OUTPUT et INPUT:
—d’une platine à cassette ou DAT aux prises TAPE1/DAT.
—d’une platine à cassette ou MD aux prises TAPE2/MD.
Tourne-disque
1 Retirez les fiches court-circuiteuses des prises PHONO
avant de raccorder les cordons (mais seulement lors du
raccordement d’un tourne-disque).
N’insérez pas les fiches court-circuiteuses dans un autre
jeu de prises REC OUT. L’amplificateur pourrait ne plus
fournir de son ou mal fonctionner.
2 Raccordez les cordons de liaison audio.
Tourne-disque Amplificateur
Ç
L
R
PHONO
IN
SIGNAL
GND
y
Platine à cassette, platine DAT ou platine MD
Platine à cassette
Raccordement des enceintes
Aperçu
Cette section explique comment raccorder des
enceintes à l’amplificateur. Vous pouvez raccorder
deux paires d’enceintes.
Amplificateur
3 Appuyez sur CARTRIDGE pour sélectionner le type de
tête de lecture.
Type de tête de lecture Position de la touche
MM ø
MC Ø
Remarque
Raccordez le fil de mise à la terre à la borne
SIGNAL GND (
y) de l’amplificateur pour éviter tout
ronflement.
Téléviseur ou magnétoscope
Téléviseur ou
magnétoscope
Amplificateur
Quels cordons utiliser?
Cordons d’enceinte (non fournis) (1 pour chaque enceinte)
З
з OUTPUT
LINE
L
R
INPUT
LINE
TAPE1/DAT
L
R
REC OUT IN
Ç L
R
L
R
OUTPUT
LINE
AUX
IN
Torsadez les extrémités à nu du cordon sur 15 mm environ.
Raccordez les cordons aux bornes appropriées, c’est–à–dire
+ à + et – à –. Si les cordons sont inversés, le son sera
déformé et les basses feront défaut.
Raccordements
]
}
]
}
(+)
(–)
(+)
(–)
SPEAKERS MAIN SPEAKERS BI-WIRE
SPEAKERS
PHONO
TUNER
BI-WIRE
IMPEDANCE USE (MAIN+BI-WIRE TOTAL) 4-16 Ω
MAIN
L R
L
L
R
L
R
L
R
IN
IN
CD
IN
AUX
IN
TAPE1/DAT
REC OUT IN IN
TAPE2/MD
REC OUT
+ + – –
R
CARTRIDGE
Ø MC ø MM SIGNAL GND y y
