Before you start – Spalding M316001 User Manual
Page 6

6
ID# M316001
01/07
SECTION A: ASSEMBLE THE ELEVATOR MOUNT TO
DIFFERENT MOUNT SURFACES (POLE, WALL & ROOF)
30
Identify elevator tubes (30).
Toward
Mount
Toward
Board

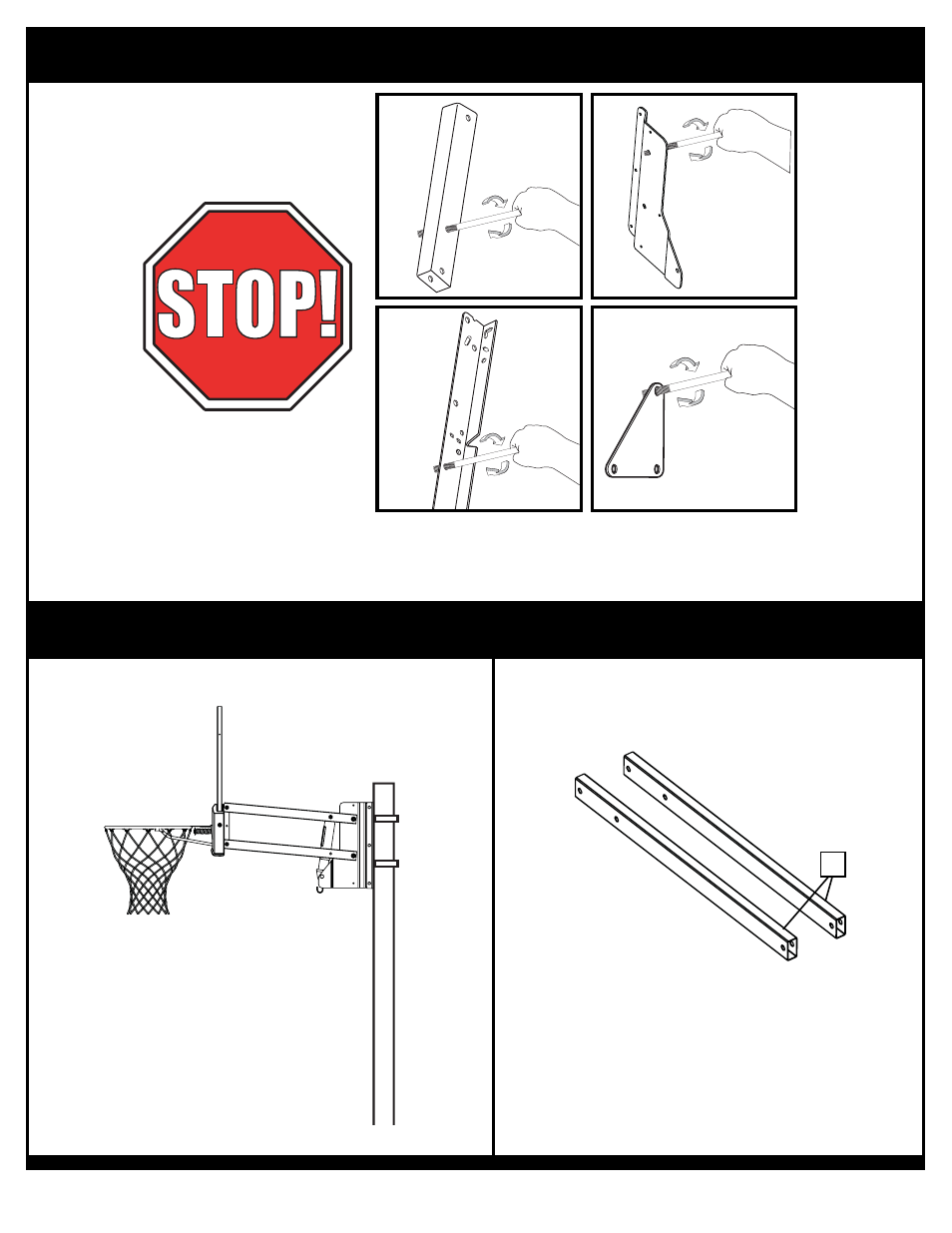

BEFORE YOU START!
To ensure optimal playability of backboard system, a close tolerance fit between the elevator components and
hardware is required. Test-fit large bolts into large holes of elevator tubes, backboard brackets, and triangle
plates. Carefully rock them in a circular motion to ream out any excess paint from holes if necessary. Not all parts
shown are included with every system.
Elevator Tubes
