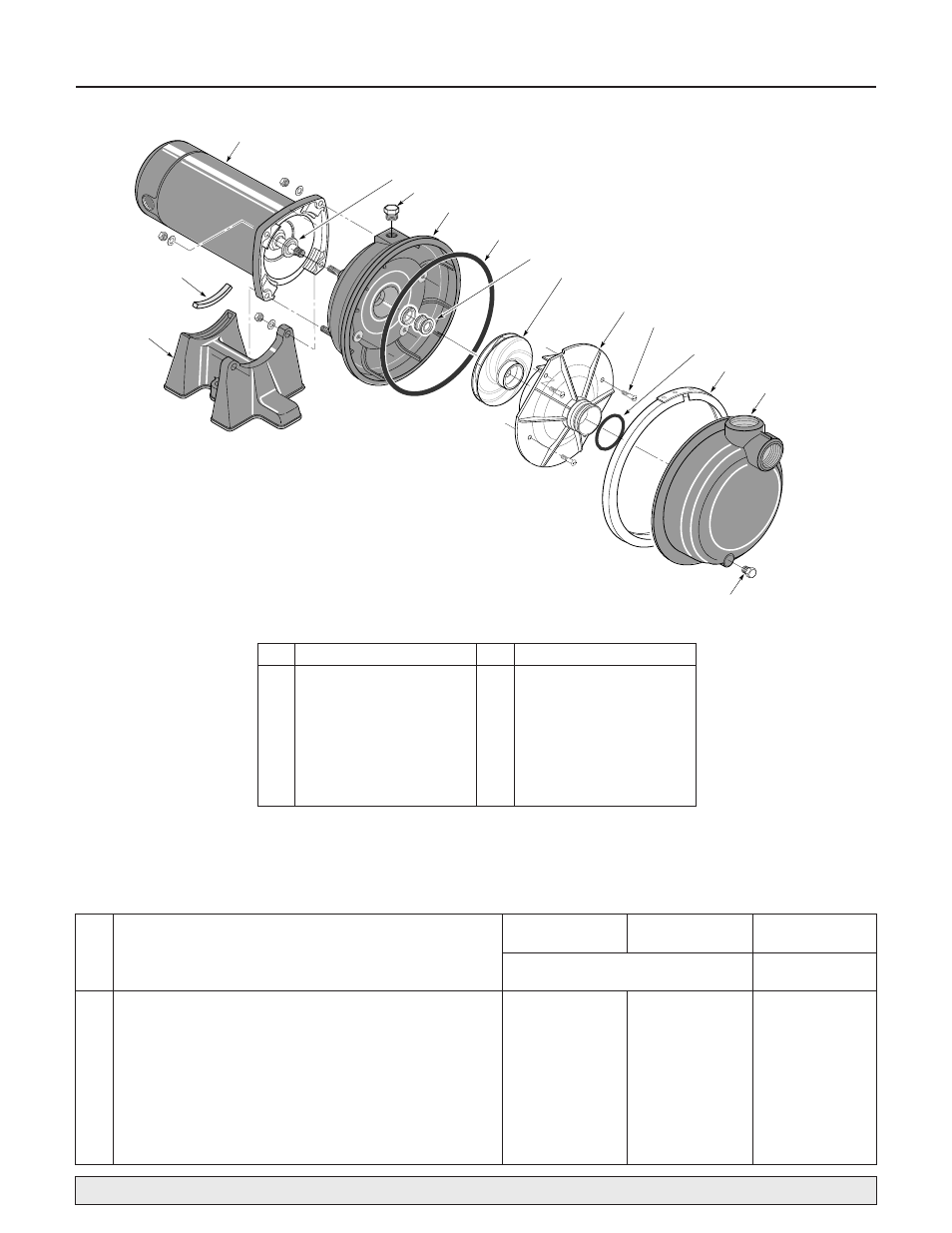

Pièces de rechange 19
Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
L17 6-35P
1
2
4
3
5
6
7
8
9
10
13
12
11
14
15
Réf. Désignation des pièces Réf. Désignation des pièces
1 Moteur 9 Vis n° 8-32 x 1 po
2 Déflecteur • Rondelle-frein*
3 Bouchon d’amorçage 10 Joint torique de diffuseur
4 Plaque d’étanchéité 11 Collier
5 Joint torique 12 Corps de pompe
6 Joint d’arbre 13 Bouchon de vidange
7 Impulseur 14 Socle
8 Diffuseur 15 Embrayage du moteur
Les pièces en caractères gras sont fournies avec le nécessaire de bagues et de
joints d’étanchéité et le nécessaire de révision.
Les piéces en
caractéres gras et en italiques ne sont fournies qu’avec le
nécessaire de révision.
* Modèle 3420P seulement
Nom des pièces
3410P 3415P 3420P
1 ch 1-1/2 ch 2 ch
Désignation 115V/230V 230V
Réf. des pièces 60 Hz/1 Ph 60 Hz/1 Ph
1 Moteur J218-596PKG J218-601PKG J218-883APKG
4 Plaque d’étanchéité L176-47P1 L176-47P1 C103-189P1
11 Collier C19-54SS C19-54SS C19-37A
12 Moltié avant du corps de la pompe C176-53P C176-53P C176-62P
14 Socle C4-42P C4-42P C4-42P
• Nécessaire de bagues et de joints d’étanchéité. Comprend les FPP5000 FPP5000 FPP50000
réf. 2, 5, 6, 9, et 10. Voir «Nom des pièces» ci-dessus.
• Nécessaire de révision FPP5001 FPP5002 FPP5008
Comprend toutes les réf. faisant partie du nécessaire de
bagues et de joints d’étanchéité, plus la réf. 7,
impulseur,
et 8, diffuseur. Voir «Nom des pièces» ci-dessus.
