INSTALLATION DE PUISAGE PAR POINT MENÉ
1 ° Relier le tuyau d’aspiration au point d’entraînement (Fig. 2).
Prévoir une longueur de tuyau horizontale aussi courte que
possible. Utiliser de la bande téflon sur les filets de tuyau
mâles. Il faut sans doute puiser à partir de points de puits
multiples pour alimenter suffisamment la pompe en eau.
2 ° Installer un clapet de retenue dans le tuyau horizontal. La
flèche indiquant le flux de débit sur le clapet de retenue
doit être orientée vers la pompe.
TUYAUTERIE HORIZONTALE
ENTRE LE PUITS ET LA POMPE
1 ° Le rendement de la pompe diminuera si un tuyau d'un
diamètre inférieur à 1 1/2 pouce est utilisé en tant que
tuyau d'aspiration.
2 ° Pour faciliter l’amorçage de la pompe sur les installations
par points de pui-sage, installer des clapets de retenue sur
la tuyauterie. Vérifier si la flèche indiquant le flux du débit
sur le clapet de retenue est orientée vers la pompe.
CALIBRE DU TUYAU DE REFOULEMENT
Le calibre du tuyau de refoulement doit être augmenté afin de
réduire les pertes de pression provoquées par la friction sur les
grandes longueurs de câblage.
• Longueurs jusqu’à 30,5 m (100 pi) : même calibre que l’ori-
fice de refoulement de la pompe.
• Longueurs entre 30,5 m et 91,4 m (100 pi à 300 pi) : aug-
menter le calibre du tuyau d’un indice d’épaisseur.
• Longueurs entre 91,4 et 182,9 m (300 pi à 600 pi) : aug-
menter le calibre du tuyau de deux indices d’épaisseur.
APPLICATION DE LA POMPE D’ARROSAGE
Cette pompe est conçue pour l’arrosage des pelouses. Elle
débite une bonne quantité d'eau lorsque le système d'arrosage
fonctionne à pleine pression. Elle est capable de pomper à par-
tir d'un étang, d'une citerne, ou d'un puits.
On peut séparer le refoulement de la pompe pour qu’il ali-
mente 4 ou plusieurs systèmes d’arrosage.
Ne pas utiliser si une pompe de surpression est déjà utilisée.
INSTALLATION DE LA POMPE/
CANALISATION INSTALLATION DE LA POMPE
Si la pompe est mise en marche et arrêtée par pression, un
manocontacteur et un réservoir sont requis. Pour connaître les
instructions pour la bonne installation et le bon fonction-
nement, appeler le service à la clientèle.
Utiliser un tuyau rigide. Ne pas utiliser de tuyaux flexibles ou
en plastique. Voir «Installation de la tuyauterie du puits» pour
plus de détails.
REMARQUE : N'utiliser que du ruban téflon ou de la pâte d'é-
tanchéité pour raccords filetés à base de téflon pour procéder à
tous les raccords filetés sur la pompe. Ne pas utiliser de pâte
pour raccords filetés sur les pompes en plastique : cette pâte
peut réagir avec les éléments en plastiques de la pompe.
S'assurer que tous les raccords du tuyau d'aspiration sont bien
étanches, aussi bien à l'air qu'à l'eau.
Si le tuyau d'aspiration
aspire de l'air, la pompe ne pompera pas l'eau du puits.
1 ° Boulonner la pompe à un socle solide et à niveau.
2 ° Fixer la tuyauterie reliée à la pompe.
3 ° Envelopper les filets mâles de fixation sur la pompe avec
1-1/2 à 2 couches de bande téflon, en applicant chacune
dans le sens des aiguilles d’une montre (en faisant face à
l’extrémité du tuyau).
4 ° Serrer les raccords à la main, un tour et demi à la fois. Ne
pas trop forcer le serrage.
5 ° Remplacer le bouchon d'amorçage par un monomètre.
Ceci permettra de déterminer la dimension des zones, de
procéder à la recherche des pannes et de suivre les rende-
ments de la pompe.
REMARQUE : Installer la pompe aussi près que possible de la
tête du puits. Les longueurs de câble excessives et la présence
de nombreux raccords augmentent les problèmes de friction et
réduisent la capacité du débit.
REMARQUE : Pour les longs chemins de câblage à l’horizon-
tale, monter une connexion d’amorçage en té entre le clapet de
retenue et la tête du puits (Figure 1). Pour les installations par
points de puisage menés, installer un clapet de retenue sur la
tuyauterie. Vérifier si la flèche indiquant le flux du débit sur le
clapet de retenue est orientée en direction de la pompe.
Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
To sprinkler
heads
To sprinkler
heads
Gate
valve
Discharge
Pipe
Multiple well
points
Check
valve
Suction
Pipe

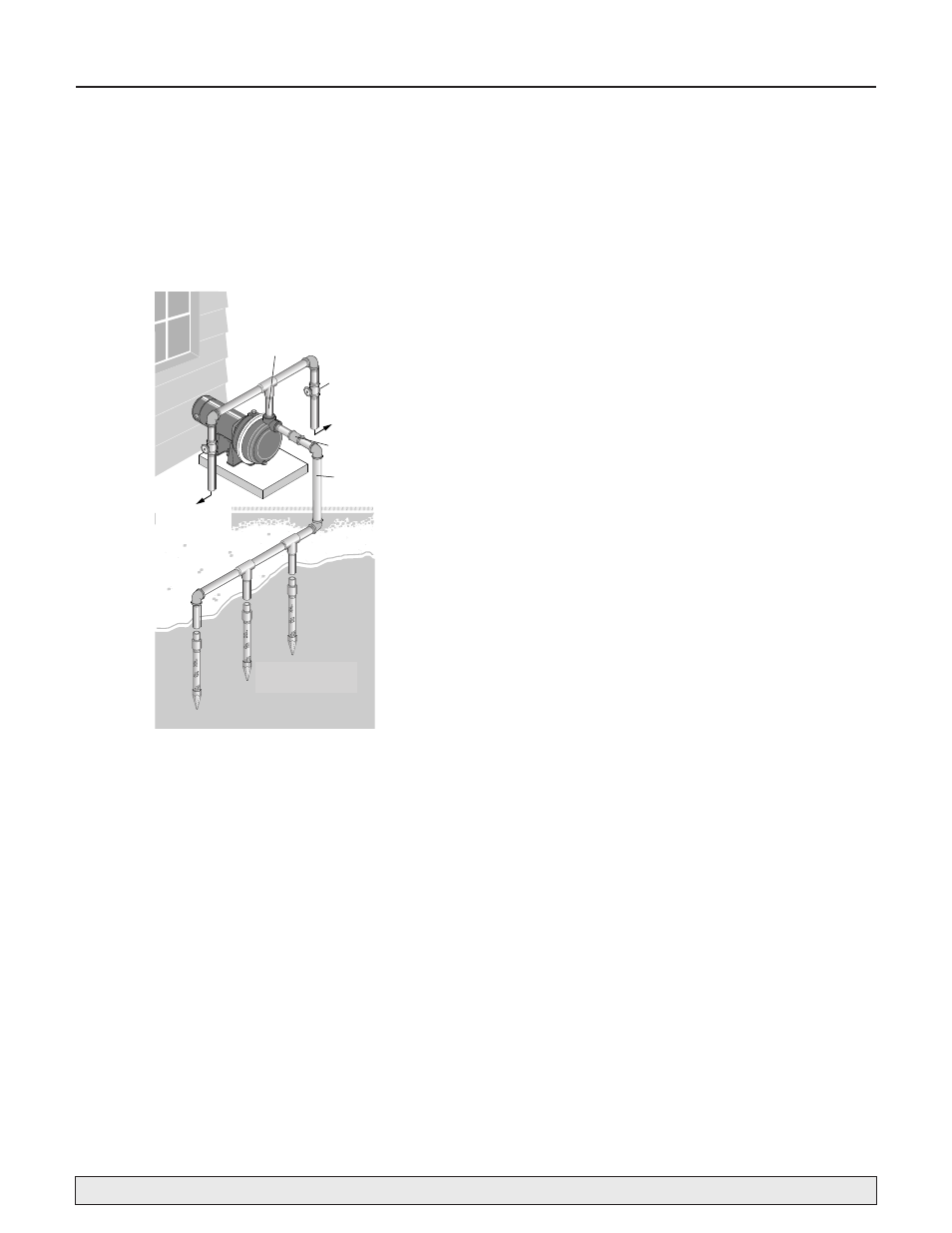

Figure 2: Installation de puisage par point mené, points
