6
Česky
1 2,3
L
R
Začínáme
Vybalení
Po vybalení přístroje zkontrolujte, zda máte všechny
následující položky.
Číslo v závorkách označuje množství (počet kusů) příslušné
dodané položky.
• Anténa FM (1)
• Rámová anténa pro příjem v pásmu AM (SV) (1)
• Dálkový ovladač (1)
• Baterie (2)
Pokud některá z položek chybí, obraťte se neprodleně na
svého prodejce.

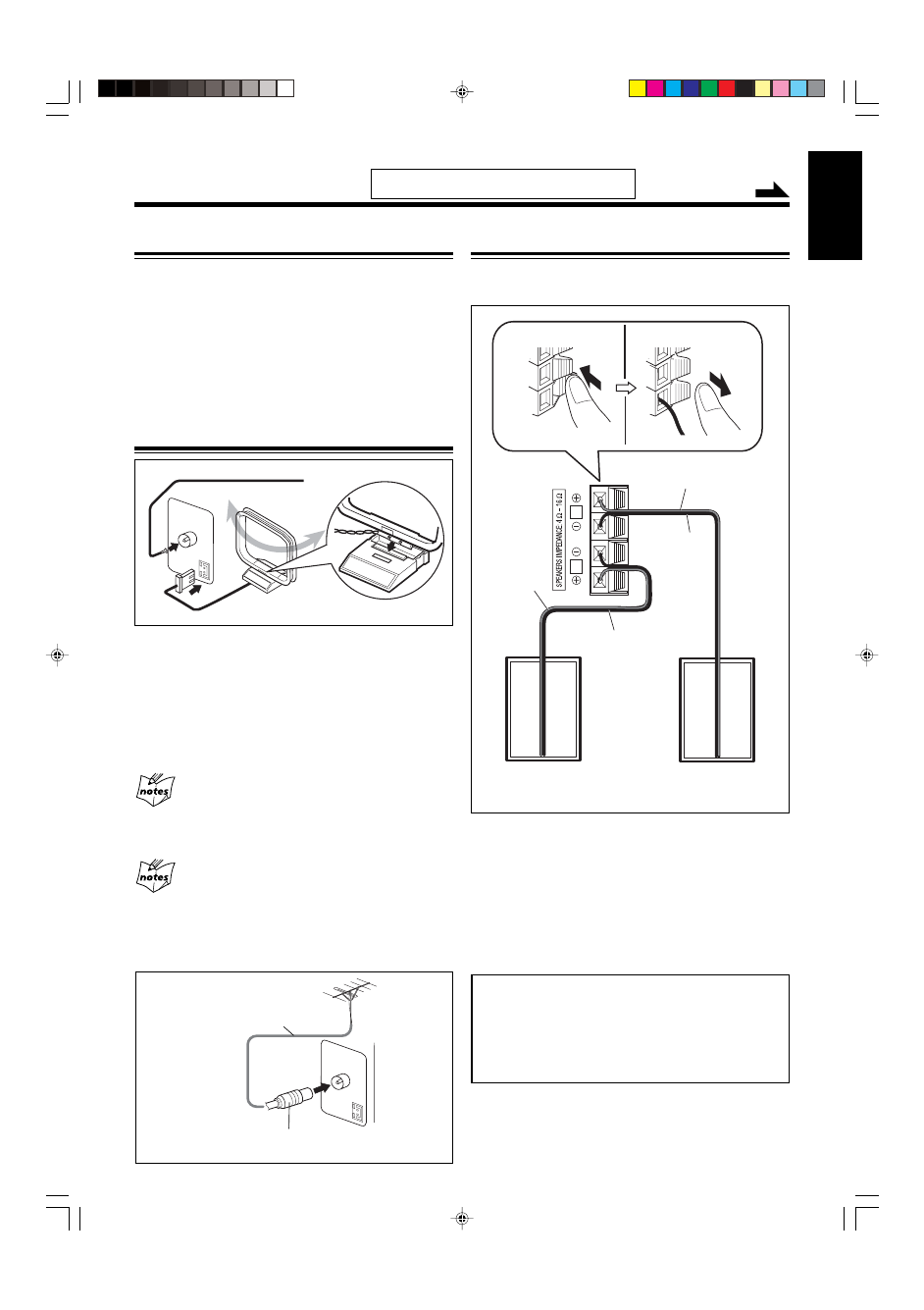

Připojení antén pro pásma AM (SV) a FM
1 Dodávanou anténu FM připojte ke koncovce
FM 75
Ω Ω Ω Ω Ω COAXIAL.
Vyhledejte polohu s nejlepším příjmem a zde
připevněte například na stěnu apod.
2 Dodávanou anténní smyčku pro AM (SV)
připojte ke koncovce AM LOOP.
Umístěte anténu mimo jednotku a nastavte její
polohu pro nejlepší příjem
Lepší příjem FM i AM (SV))
• Zajistěte aby se anténní vodiče nedotýkaly jiných koncovek nebo kabelů.
• Antény umístěte dále od kovových částí jednotky, přívodních kabelů a síťové
šňůry
Dodávaná anténa FM
Anténu FM, dodávanou s touto jednotkou, je možno používat jako přechodnou
výpomoc. Pokud není příjem uspokojivý, můžete přip ojit vnější anténu FM.
Připojení venkovní antény FM
Před připojením antény odpojte dodávanou anténu FM.
Rámová anténa pro příjem
v pásmu AM (SV) (součást příslušenství)
Anténa pro příjem v pásmu FM (součást příslušenství)
Zapojení reproduktorových soustav
Reprosoustavy zapojte prostřednictvím přiložených kabelů
pro reproduktorové soustavy.
1 Podržte svorku zdířky reprosoustavy.
2 Zasuňte do zdířky konec kabelu
reproduktorové soustavy.
Dodržujte polaritu zdířek reprosoustav: červený kabel
ke zdířce ª a černý kabel ke zdířce ·.
3 Uvolněte prst ze svorky.
DŮLEŽITÉ:
• Používejte pouze reproduktorové soustavy o stejné
impedanci, jaká je uvedena na zdířkách na zadním
panelu přístroje.
• K jedné zdířce reproduktorové soustavy nikdy
NEPŘIPOJUJTE více než jednu reproduktorovou
soustavu.
Červený
Červený
Černý
Černý
Kabel
reproduktorové
soustavy
Kabel
reproduktorové
soustavy
Levá
reprosoustava
Pravá
reprosoustava
Nezapojujte síťovou napájecí šňůru do zásuvky,
dokud nejsou provedena veškerá zapojení.
Pokračování
Venkovní anténa FM
(není součástí dodávky)
Koaxiální kabel (není součástí dodávky)
Měla by být použita anténa 75 Ω s koaxiální
konektorem (IEC nebo DIN 45325)
2
1
AM LO OP
FM 7
5 Ω CO AXIA
L
AM LOO
P
FM 7
5 Ω CO AXIA
L
