Impédance
LO Z (basse impédance) : impédance nominale de 150 Ω
(270 Ω réelle) pour connexion aux entrées de microphones
basse impédance
HI Z (haute impédance) : impédance « élevée » pour connexion
aux entrées de microphones haute impédance
Niveau de sortie (à 1 000 Hz)
Tension en circuit ouvert *
LO Z (basse impédance) HI Z (haute impédance)
– 55,5 dBV/Pa (1,7 mV) – 37,0 dBV/Pa* (14,1 mV)
*1 Pascal=94 dB SPL
Phase
Une pression positive sur le diaphragme produit une tension
positive sur la broche 2 par rapport à la broche 3 dans les deux
modes HI Z et LO Z (haute et basse impédance)
Interrupteur
Interrupteur ON/OFF intégré avec plaque de verrouillage de l'in-
terrupteur en position de fonctionnement
Connecteur
Connecteur professionnel à trois broches (mâle, XLR)
Cartouche antichocs
Amortisseur de vibrations interne en caoutchouc
Adaptateur articulé
Actionnement direct, incassable, réglable de 0 а 180°, а em-
boîtement pour l'utilisation manuelle, conçu pour microphone
monté sur support de 5/8 po - filetage de 27
Corps
Moulé sous pression, émaillé beige avec grille en acier beige

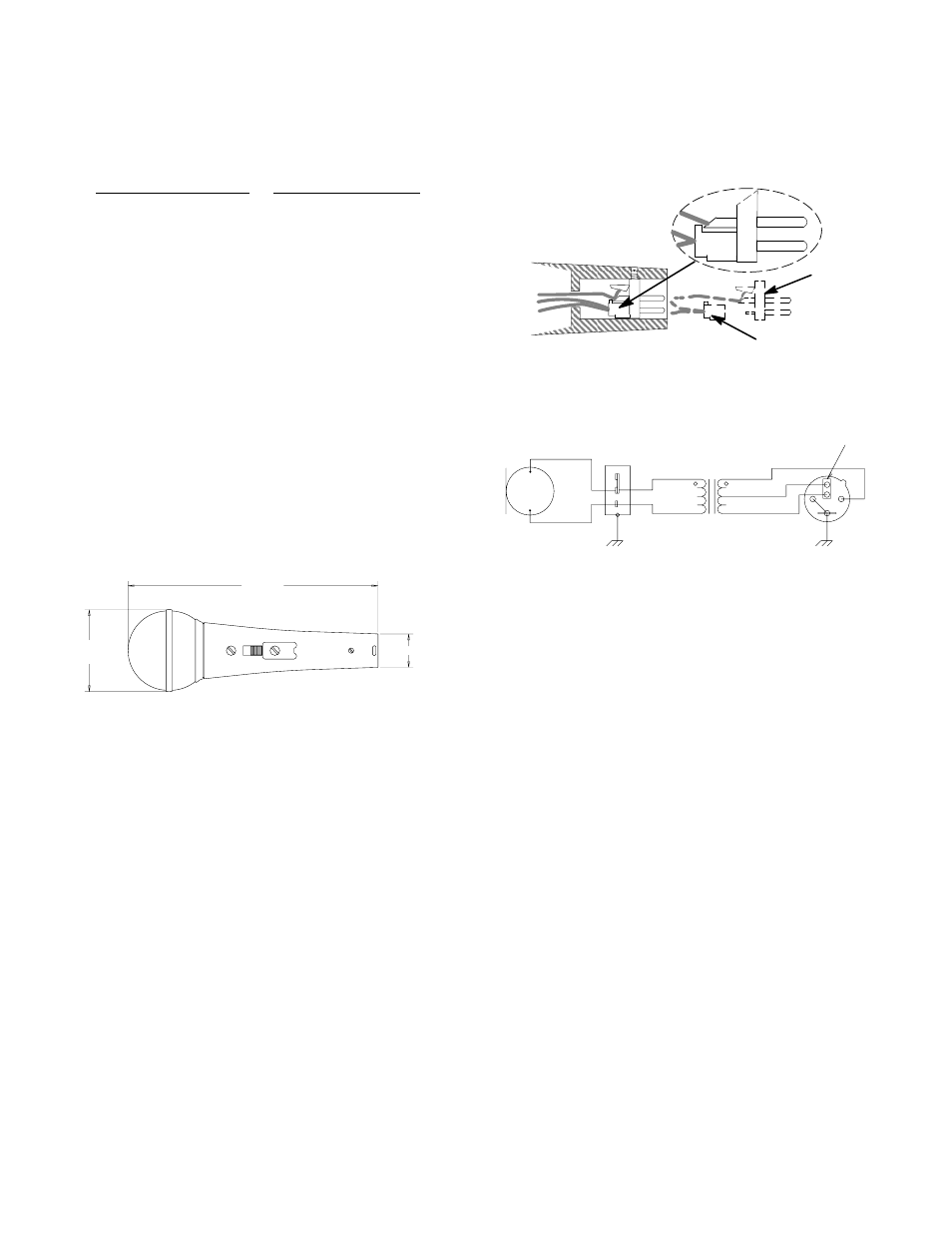

Dimensions
Voir figure 3
DIMENSIONS HORS TOUT
FIGURE 3
Poids net
315 grammes
Homologation
Conforme aux directives de l'Union Européenne, autorisé à porter
la marque CE ; conforme aux spécifications d'immunité de
compatibilité électromagnétique (EN 50 082-1, 1992) ; parasites
RF émis (IEC 801-3) ; décharge électrostatique (IEC 801-2) ;
transfert de fréquence électronique (IEC 801-4) de l'Union
Européenne.
SÉLECTION DE L'IMPÉDANCE
Le microphone est livré connecté pour fonctionner sous basse
impédance. Se reporter à la figure 4 pour passer en haute
impédance et procéder comme suit :
1. Tourner la vis de réglage vers la gauche pour retirer la fiche.
Utiliser des pinces à long bec pour retirer la fiche de son
logement en prenant soin de ne pas étirer ni casser les fils.
2. Déconnecter la douille de sélection d'impédance à 2 bornes
de l'arrière de la fiche en la retirant de la broche 3.
3. Rebrancher la douille de sélection d'impédance de manière à
ce que la broche 3 de la fiche soit connectée au fil ROUGE
(haute impédance).
4. Faire pivoter la douille de manière à ce qu'elle ne dépasse pas
le bord du connecteur (voir encadré figure 4).
5. Réinsérer la fiche dans le microphone puis serrer la vis de
réglage en la tournant vers la droite.
SÉLECTION DE L'IMPÉDANCE
EXTRÉMITÉ DE CONNEXION DU MICROPHONE
FIGURE 4
CONNEXIONS INTERNES
FIGURE 5
ACCESSOIRE FOURNI
Adaptateur articulé incassable ..............................................A25D
ACCESSOIRES EN OPTION
Support de table ......................................................... S37A, S39A
Monture isolante Shock Stopper
™........................................ A55M
Coupe-vent (7 couleurs disponibles).........................série A58WS
Câble :
à 1 conducteur 4,6 m ou 6,1 m avec jack
téléphone (Haute impédance) ............................ C15HZ, C20HZ
à 2 conducteurs 7,6 m avec connecteurs à 3 broches
XLR (Basse impédance) .................................................... C25J
PIÈCES DE RECHANGE
Cartouche.............................................................................. R180
Ensemble grille et coupe-vent .......................................... RK332G
Pour des informations plus détaillées sur les réparations ou les
pièces de rechange, contacter le service après-vente de Shure, au
1-800-516-2525. Hors des États-Unis, contacter le centre de
réparations agréé de Shure.
(.868 in.) (2.129 in.)
(6.45 in.)
160 mm
52 mm 15 mm
FICHE
DOUILLE DE SÉLECTION D’IMPÉ-
DANCE
BLEU
2 1
3
INTERRUPTEUR TRANSFORMATEIR LOGEMENT DES BORNES
NOIR (COMMUN)
MARCHE
CARTOUCHE
ARRÊT
JAUNE
BLANC – BASSE
IMPÉDANCE
ROUGE –
HAUTE IMPÉDANCE
FICHE MÂLE
