VM2 モデルの組み立て説明書
Sanus Systems Vision Mount 製品をお買い上げいただきありがとうございます。本製品は、
13.6 Kg (30 lbs)までの VESA 75/100 対応液晶テレビを垂直な壁面に取り付けるよう設計さ
れています。当製品の利用により、新型のテレビを道具なしでも最大 15 度まであらゆる方向に傾
けたり、回転させたり、また、最高 約 22.9 cm (9 in.) まで壁から離すことができます。不足や破
損している部品がないかよく確認してください。破損した部品は絶対に使用しないでください。設
置方法が不適切な場合、破損や深刻なケガを引き起こすおそれがあります。ここに記載されている
説明ではよくわからない場合、もしくは設置上の安全性について疑問がある場合は、有資格の契
約業者にお電話いただくか、Sanus (米国: 800-359-5520 もしくは、ヨーロッパ: 31-(0)-20-
5708938) までご連絡ください。弊社ウェブサイト www.sanus.com もご覧いただけます。指定
販売店でお求めいただいた製品については、交換部品をお客様に直接お届けいたします。
必要な工具： 0.5 cm (3/16 インチ) のビットのついたドリル、0.8 cm (5/16 インチ) のド
リルビット、プラスドライバー

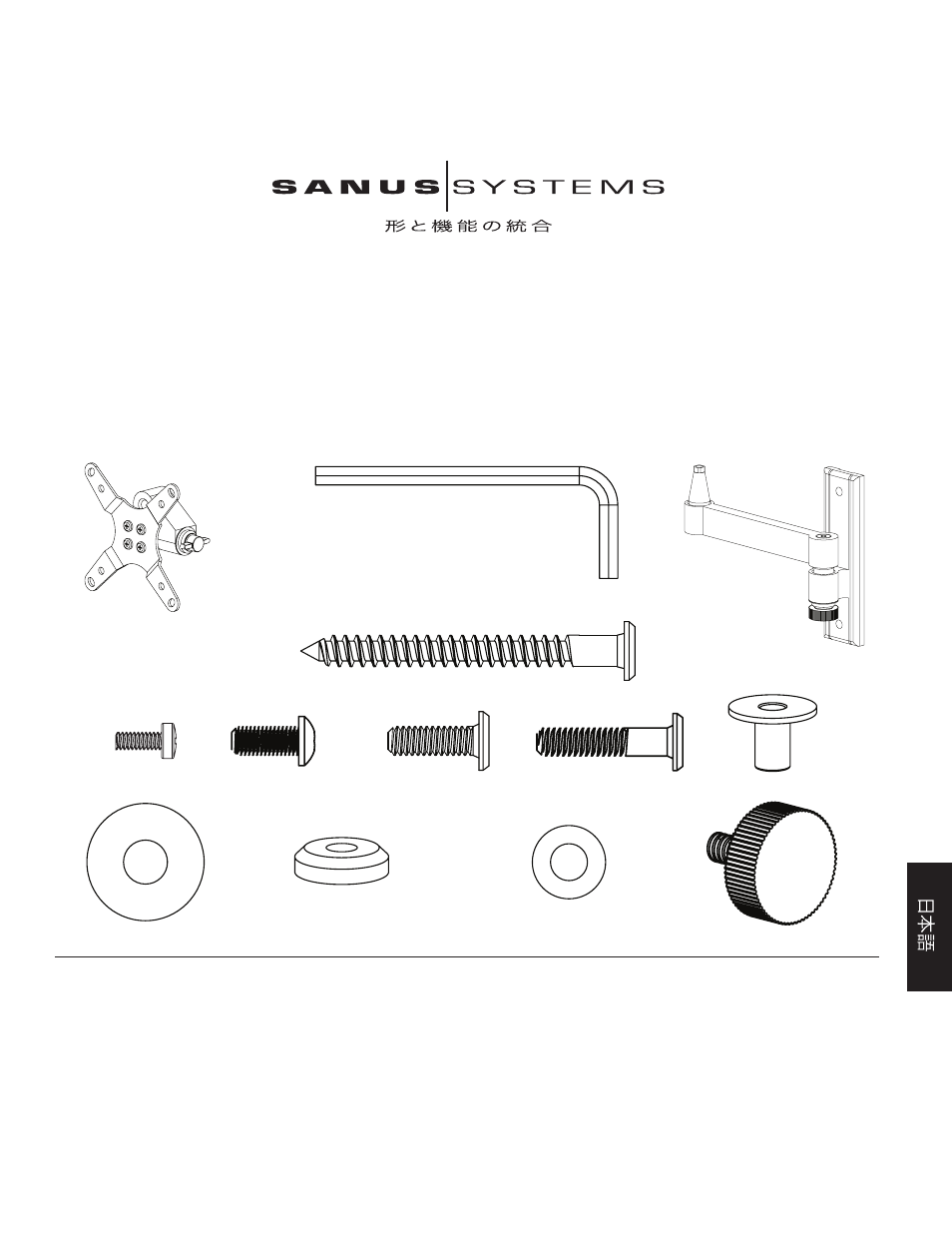

部品および金具：*表示は実サイズではありません。
(1) アレンキー - b
(1) モニターマウント - a (1) 壁面プレート - c
(2) ラグボルト- d
(4) M4 x 10 ボルト - e (4) ノブ取り換えボルト - f (2) 3/4 インチ家具用ボルト - g (2) 1 1/8 インチ家具用ボルト - h (2) キャビネットマウント用インサート - i
(1) キャップ - k (1) ワッシャー (小） - ｌ
(1) ワッシャー (大） - ｊ (1) ノブ - ｍ
順序 1- テレビに取り付ける：図 1 のように、M4 x 10 ボルト (e) を使ってモニターマウント (a) を液晶テレビの背面に取り付けます。4 本のボルトを、モニターマウントに通
し、テレビの背面の VESA 規格のボルトの取り付け位置にぴったり合わせて締めつけます。モニターマウントのテーパー穴の広がっている方がテレビの下部に向いていることを
確認します。
手順 2a - キャビネットの下に取り付ける：壁面プレート (c) をテンプレートにして、キャビネットの下の 2 つの取り付け穴の位置に印を付けます。 0.8 cm (5/16 インチ) のド
リルビットを使って、2 つの穴を予め開けておきます。図 2a のように、キャビネットマウント用インサート (i) を、取り付ける台の表面に下向きに差し込みます。表面の厚さに応じ
て、キャビネットマウント用ボルト (g または h） のどちらかを使用して、壁面プレートを取り付けます。アレンキー (b) を使って、ラグボルトがしっかり固定されるまで締めつけま
す。詳しくは、図 2a をご覧ください。
