Sanus Systems VM2 - Manual (Page 14)

PYCCKO

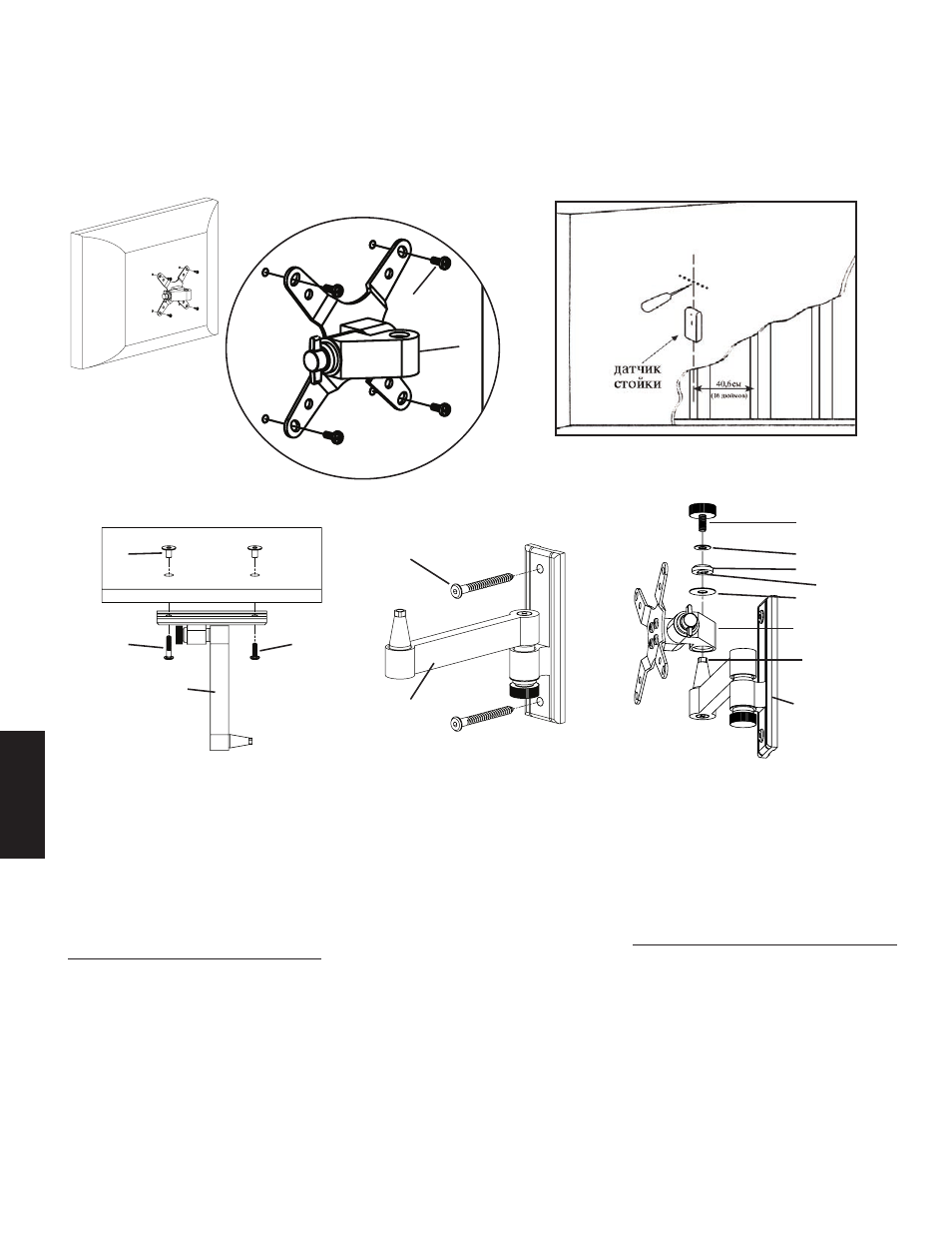

Рисунок 1 Рисунок 2
Увеличенное изображение
e
a
Рисунок 3
Рисунок 2а Рисунок 2b
m
i d l
k
квадратная
j прорезь
в колпачке
a
h g
квадратная
головка
c втулки
c c
Шаг 2b - Прикрепление устройства к стене: Устройство предназначено для крепления исключительно к деревянным стойками каркасных стен. Если
требуется прикрепить устройство к иной несущей конструкции, обратитесь к региональному дистрибьютору или в магазин бытовой техники. Для определения
местонахождения деревянной стойки следует использовать высокочувствительный датчик. Целесообразно проверить, правильно ли определено местонахождение
деревянной стойки, с помощью шила или тонкого гвоздя, как показано на рисунке 2. Отверстия должны находиться на вертикальной линии и по центру деревянной
стойки. Сначала просверлите с помощью сверла 0,5 cм (3/16"), два черновых отверстия глубиной 6,4 см (2,5"). Прикрепите пластину к стене посредством двух
шурупов под ключ (d), как показано на рисунке 2b. Крепко затяните шурупы с помощью торцового ключа (b).
Шаг 3 - Установка крепежного устройства на настенную пластину: После того, как к жидкокристаллическому телевизору прикреплено крепежное устройство
(a), а настенная пластина (c) надлежащим образом установлена, следует насадить отверстие конического профиля в крепежном устройстве на соответствующую
коническую втулку в настенной пластине. На рисунке 3 эти действия показаны без телевизора для большей наглядности. Крепежное устройство должно
полностью сесть на настенную пластину. Установите большую шайбу (j). Затем насадите колпачок (k). Квадратная прорезь в колпачке должна сесть на
квадратную головку втулки настенной пластины. Затем завинтите ручку (m) через маленькую шайбу (l) и колпачок в коническую втулку. Теперь можно затянуть
каждую фиксирующую ручку нужным образом.
Примечание: Если устройство планируется использовать в общественных учреждениях или под значительной нагрузкой, вместо каждой фиксирующей ручки
можно использовать винт (f). Винты следует затягивать с помощью торцового ключа. Благодаря использованию винтов соединения можно будет сильнее
затянуть, не ограничивая возможностей регулировки ориентации телеэкрана.
