Per il collegamento usare un cavo a 2
ingressi, da acquistare separatamente
Il cavo a 2 ingressi venduto a parte (NL-C03J)
consente il collegamento fra il terminale di ingresso
DVI-I del monitor ed i due computer (un
collegamento digitale ed uno analogico).
1.Collegare il cavo a 2 ingressi al terminale di
ingresso DVI-I del monitor, e collegare poi il cavo
del segnale analogico (disponibile in commercio)
ed il cavo del segnale digitale al cavo a 2
ingressi.
- Per il collegamento analogico, fare uso di un
cavo per segnali analogici (entrambe le
estremità devono avere una minispina del tipo
D-sub, a 15 poli).
2.Collegare ciascun cavo ai computer.
- Facendo attenzione alla direzione del connettore,
inserite saldamente il cavo del segnale qui e
quindi serrate le viti da entrambi i lati.
Note:
- Se si fa uso del cavo a 2 ingressi, predisporre il
terminale di ingresso [INPUT-1] o [INPUT-2] sulla
posizione [2LINES] del menù di selezione della
modalità MODE SELECT-1 (p. 105, 108).
- Il monitor collegato al cavo a 2 ingressi tramite
collegamento analogico può non venire
riconosciuto e configurato in modo automatico, in
base al sistema Plug & Play ("inserire ed
utilizzare"). In tal caso provvedere manualmente
alla memorizzazione delle informazioni di
configurazione (p. 113).
Collegamento del monitor ad una
sorgente di alimentazione elettrica
Collegare un dispositivo USB
Questo monitor è equipaggiato con un hub
alimentato di standard USB (Rev. 1.1).
Downstream (2 porte)
Entrambe queste porte permette il collegamento di
un dispositivo USB con una corrente di fino a 500mA.
Upstream (1 porta)
Questa porta permette il collegamento di un
computer USB compatibile o di un hub USB.
Note:
- Se occorre un cavo USB, per favore usate quello
accluso.
- Prima di eseguire il collegamento, assicuratevi
che la forma del connettore del cavo USB sia
corretta.
- Per informazioni sulla funzione USB (come il
setup) per favore fate riferimento al manuale
operativo del computer da collegare.
- Certi computer, sistemi operativi ed altri
dispositivi potrebbero non essere in grado di
venire attivati. Per accertare la compatibilità USB
di un dato dispositivo, per favore contattate il
produttore del dispositivo stesso.

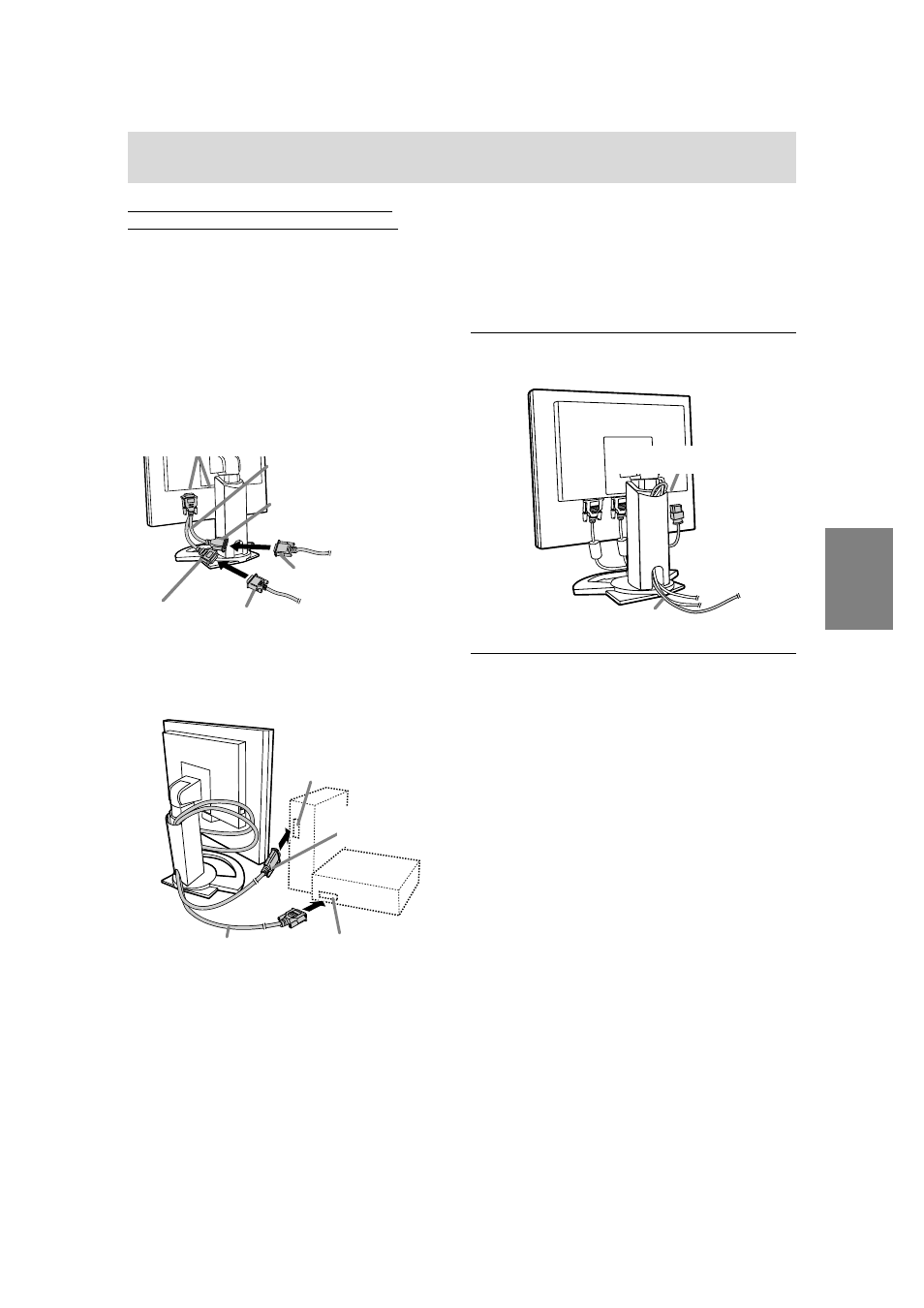

Collegamento del monitor ed accensione e spegnimento del monitor
DVI-D24 pin
Terminale d’ingresso 1 e 2
La connessione è possibile in
uno qualsiasi dei due.
Mini D-sub 15 pin
Cavo segnali digitale
Cavo del segnale analogico
(da acquistare in commercio)
Cavo a 2 ingressi (da
acquistato separatamente)
Cavo segnali digitale
Connettore di uscita
RGB digitale
Connettore di uscita
RGB analogico
Cavo del segnale
analogico
Corrente AC
Cavo di alimentazione rete
Terminale di alimentazione
