56
Technische Daten

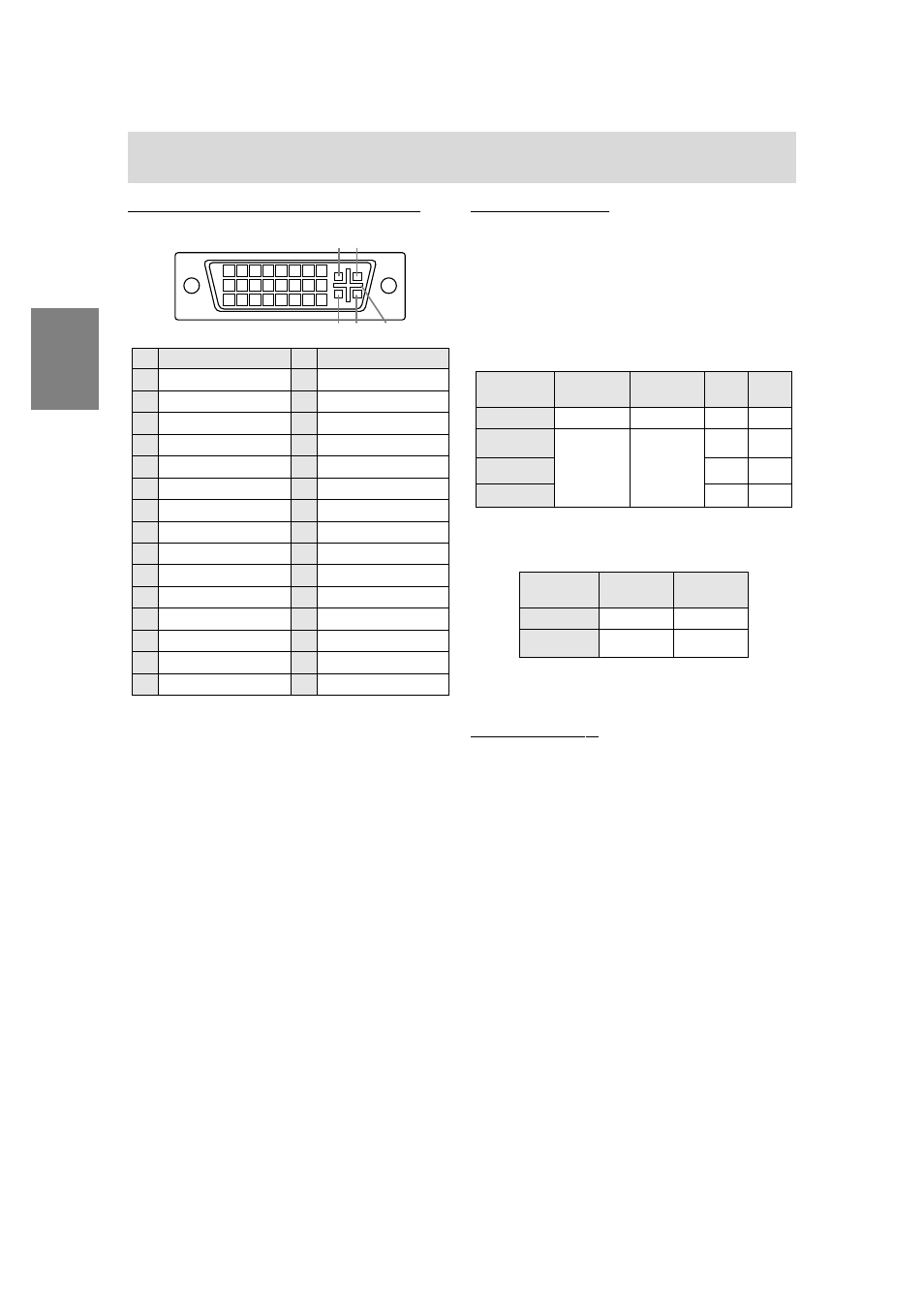

Pinbelegung des DVI-I-Eingangsanschluß
(29poliger DVI-I-Anschluß)
1 7 6 5 4 3 2 8
9 15 14 13 12 11 10 16
17 23 22 21 20 19 18 24
C1 C2
C3 C4 C5
Nr. Funktion Nr. Funktion
1 TMDS-Daten 2- 16 Hot-Plug-Erkennung
2 TMDS-Daten 2+ 17 TMDS-Daten 0-
3 TMDS-Daten 2/4 abgeschirmt 18 TMDS-Daten 0+
4 nicht belegt 19 TMDS-Daten 0/5 abgeschirmt
5 nicht belegt 20 nicht belegt
6 DDC-Takt 21 nicht belegt
7 DDC-Daten 22 TMDS-Takt abgeschirmt
8 23 TMDS-Takt +
9 TMDS-Daten 1- 24 TMDS-Takt -
10 TMDS-Daten 1+ C1 Analoges rotes Bildsignal
11 TMDS-Daten 1/3 abgeschirmt C2 Analoges grünes Bildsignal
12 nicht belegt C3 Analoges blaues Bildsignal
13 nicht belegt C4
14 +5V C5 Analog-GND
15 GND
Vertikal synchronisiertes
Analogsignal
Horizontal synchronisiertes
Analogsignal
Power Management
Der Monitor basiert auf den Standards VESA
DPMS und DVI DMPM.
Um die Power Management-Funktion des Monitors
zu aktivieren, müssen sowohl die Videokarte als
auch der Computer den Standards VESA DPMS
und DVI DMPM entsprechen.
DPMS: Display Power Management Signalling
*Wenn der USB-Steckanschluss nicht verwendet wird
DMPM: Digital Monitor Power Management
*Wenn der USB-Steckanschluss nicht verwendet wird
DPMS- Bild- Leistungs- H-sync V-sync
Modus schirm aufnahme
EIN Anzeige ein 53W* Ja Ja
STANDBY Nein Ja
SUSPEND Anzeige aus 3W Ja Nein
AUS Nein Nein
DMPM Bild- Leistungs-
-Modus schirm aufnahme
EIN Anzeige ein 53W*
AUS Anzeige aus 3W
DDC (Plug & Play)
Dieser Monitor unterstützt den Standard VESA
DDC (Display Data Channel).
DDC ist ein Signalstandard zum Ausführen von
Plug & Play-Funktionen am Monitor oder PC. Er
überträgt Informationen, beispielsweise den
Auflösungsgrad, zwischen dem Monitor und dem
PC. Sie können diese Funktion anwenden, wenn
Ihr PC DDC-kompatibel und so gesetzt ist, daß er
den Plug & Play-Monitor erkennen kann.
Aufgrund der vielen verschiedenen Systeme gibt
es viele Varianten von DDC. Dieser Monitor arbeitet
mit DDC2B.
