41
I
5
4
3
2
1
8
7
6
15
14
13
12
11
10
9
CPD-100ES/100EST
Cinescopio
0,25 mm griglia di apertura
15” misurati in diagonale
Deviazione da 90 gradi
Dimensione dell’immagine visibile
Circa 285
×
214 mm (l/a)
Immagine visibile 14,0”
Risoluzione logica
Orizzontale: Max. 1280 punti
Verticale: Max. 1024 linee
Risoluzione fisica
Orizzontale: Max. 1024 punti
Verticale: Max. 768 linee
Area dell’immagine standard
Circa 270
×
202 mm (l/a)
Frequenza di deviazione
Orizzontale: da 30 a 70 kHz
Verticale: da 50 a 120 Hz
Tensione/corrente di ingresso CA
100 – 240 V, 50 – 60 Hz, 2 – 1 A
Dimensioni
Circa 368
Ч
392
Ч
389 mm (l/a/p)
Peso
Circa 14 kg
CPD-200ES/200EST
Cinescopio
0,25 mm griglia di apertura
17” misurati in diagonale
Deviazione da 90 gradi
Dimensione dell’immagine visibile
Circa 327
×
243 mm (l/a)
Immagine visibile 16,0”
Risoluzione logica
Orizzontale: Max. 1280 punti
Verticale: Max. 1024 linee
Risoluzione fisica
Orizzontale: Max. 1280 punti
Verticale: Max. 1024 linee
Area dell’immagine standard
Circa 312
×
234 mm (l/a)
Frequenza di deviazione
Orizzontale: da 30 a 70 kHz
Verticale: da 50 a 120 Hz
Tensione/corrente di ingresso CA
100 – 240V, 50 – 60 Hz, 2 – 1 A
Dimensioni
Circa 406
Ч
431,5
Ч
420 mm (l/a/p)
Peso
Circa 18,5 kg
Specifiche
Assegnazione dei pin

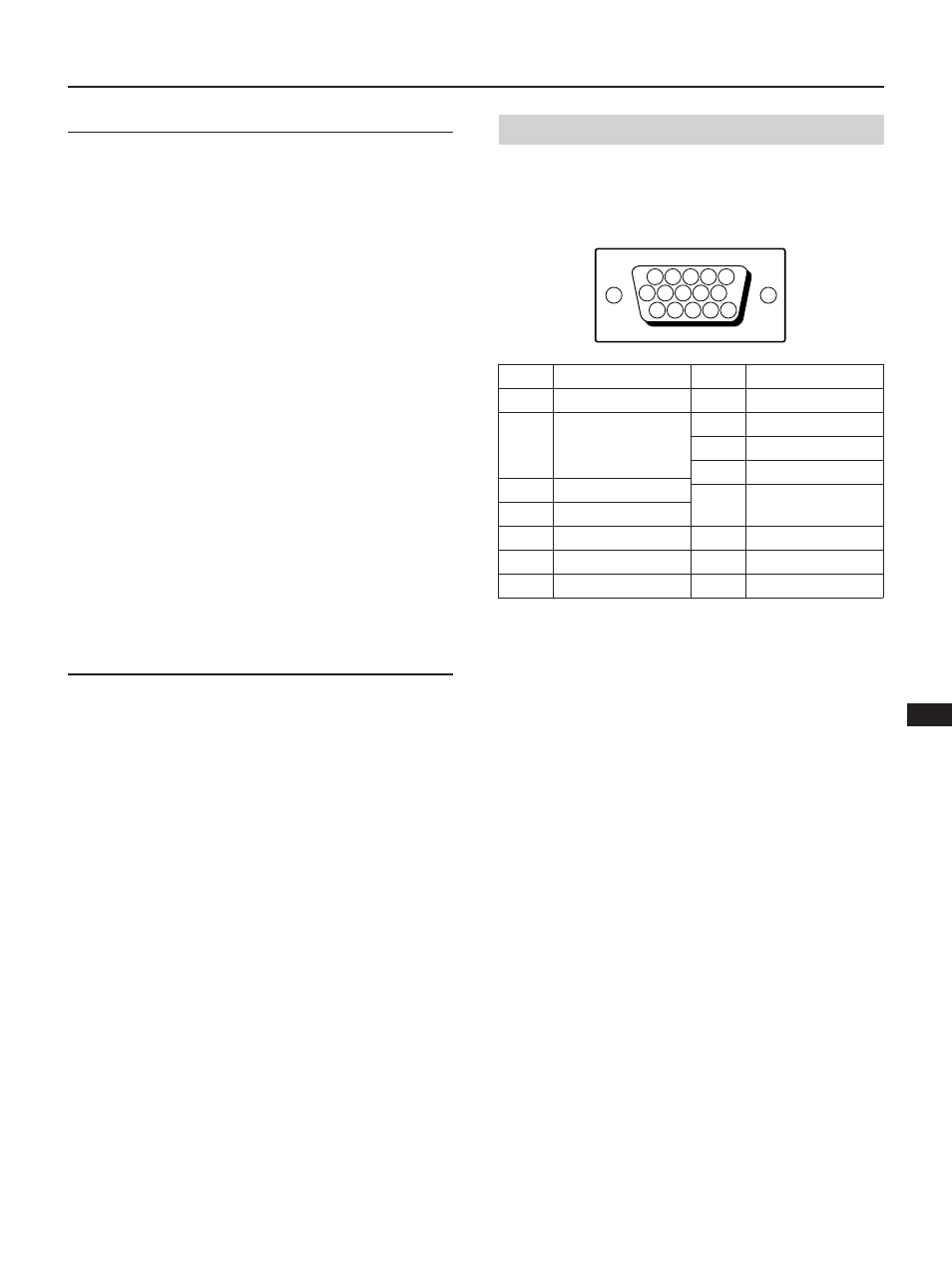

Cavo del segnale video (HD15)
Il cavo accetta i segnali video RGB (0,7 Vp-p, positivo) e i
segnali SYNC.
N. pin.
8
9
10
11
12
13
14
15
Segnale
Fondo blu
—
Fondo
Fondo
Dati bidirezionali
(SDA)
∗
Sinc .H
Sinc .V
Orologio dati (SCL)
∗
N. pin.
1
2
3
4
5
6
7
Segnale
Rosso
Verde
(Sinc. composito su
verde)
Blu
Fondo
Fondo
Fondo rosso
Fondo verde
∗
Como definito dallo standard DDC (Display Data
Channel) standard per VESA
Nota
Il disign e le specifiche sono soggetti a modifica senza preavviso.
