Technische daten, Anschlußbelegung – Sony CPD-100ES User Manual
Page 25

25
D
5
4
3
2
1
8
7
6
15
14
13
12
11
10
9
CPD-100ES/100EST
Bildröhre
Streifenabstand 0,25 mm
Bildschirmdiagonale 39 cm (15 Zoll),
Ablenkung 90 Grad
Sichtbare Bildgröße ca. 285
×
214 mm (B/H)
Logische Auflösung Horizontal: max. 1280 Punkte
Vertikal: max. 1024 Zeilen
Physikalische Auflösung
Horizontal: max. 1024 Punkte
Vertikal: max. 768 Zeilen
Standard-Bildfläche ca. 270
×
202 mm (B/H)
Ablenkfrequenz
Horizontal: 30 bis 70 kHz
Vertikal: 50 bis 120 Hz
Eingangsspannung 100 bis 240 V Wechselstrom,
50 – 60 Hz, 2 – 1 A
Abmessungen
ca. 368
Ч
392
Ч
389 mm (B/H/T)
Gewicht
ca. 14 kg
CPD-200ES/200EST
Bildröhre
Streifenabstand 0,25 mm
Bildschirmdiagonale 44 cm (17 Zoll),
Ablenkung 90 Grad
Sichtbare Bildgröße ca. 327
×
243 mm (B/H)
Logische Auflösung Horizontal: max. 1280 Punkte
Vertikal: max. 1024 Zeilen
Physikalische Auflösung
Horizontal: max. 1280 Punkte
Vertikal: max. 1024 Zeilen
Standard-Bildfläche ca. 312
×
234 mm (B/H)
Ablenkfrequenz
Horizontal: 30 bis 70 kHz
Vertikal: 50 bis 120 Hz
Eingangsspannung 100 bis 240 V Wechselstrom,
50 – 60 Hz, 2 – 1 A
Abmessungen
ca. 406
Ч
431,5
Ч
420 mm (B/H/T)
Gewicht
ca. 18,5 kg
Technische Daten
Signal
Masse Blau
—
Masse
Masse
Bidirektionaldaten
(SDA)*
H. Sync.
V. Sync.
Datenzeitgeber
(SCL)
*
Stift Nr.
1
2
3
4
5
6
7

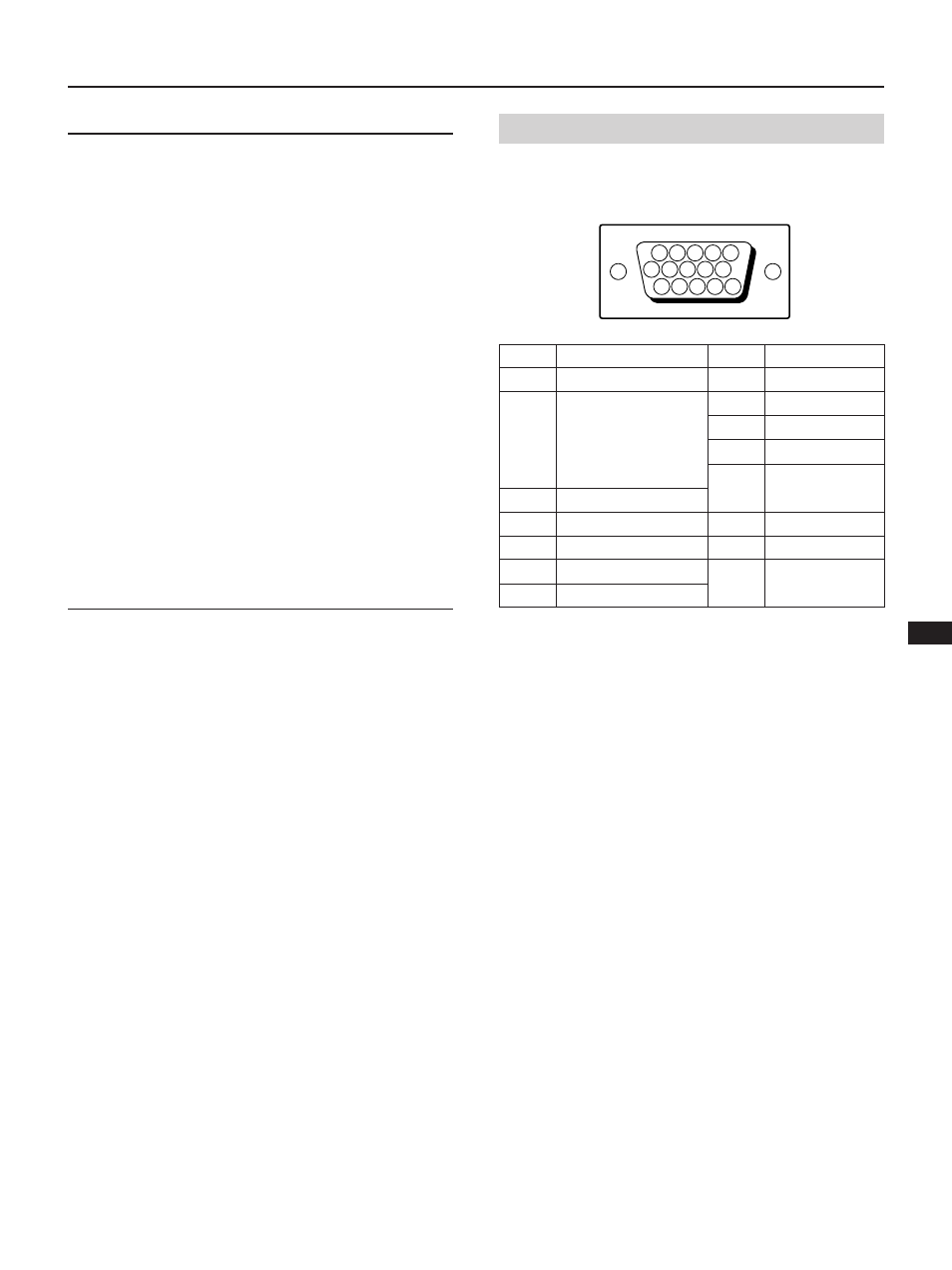

Anschlußbelegung
Videosignalkabel (HD15-Anschluß)
Über das Kabel werden RGB-Videosignale (0,7 Vp-p,
positiv) und SYNC-Signale eingespeist.
Stift Nr.
8
9
10
11
12
13
14
15
Signal
Rot
Grün
(zusammengesetztes
Synchronisationssignal
auf Grün)
Blau
Masse
Masse
Masse Rot
Masse Grün
∗
Wie durch DDC ausgelegt = Display Data Channel
(Display-Datenkanal)(VESA-Standard)
Hinweis
Änderungen von Design und technischen Daten bleiben
vorbehalten.
