37
Sección 7
R
Figura 7-7. Afilado de las cuc hillas
Revise el balance de la cuchilla. Si las cuchillas
están desbalanceadas, puede producirse
vibración y desgaste prematur o. Consulte con su
distribuidor autorizado Scag para balancear la
cuchilla o por herramientas especiales si prefier e
balancear sus cuchillas usted mismo.
C. REEMPLA zO DE LA CUCHILLA
ADVERTENCIA
Sie mpr e lle ve la pro tec ció n a pro pia da par a m ano s
y ojos al trabajar con cuchillas de corte.
Quite la llave de encendido antes de reemplazar
las cuchillas.
Levante la plataforma del cortacésped a la
posición más alta. Coloque el pin de amarre en la
posición más alta de altura de corte para evitar
que caiga la plataforma.
Asegure las cuchillas de corte para evitar que
giren, (Use la herramienta opcional Blade Buddy
N/P 9212, para ayudarlo a asegurar las cuchillas
de corte) y quite la tuerca del per no de fijación de
la cuchilla. Quite la cuchilla de corte, el perno y el
espaciador del eje. Vea la Figura 7-8.
Para instalar la nueva cuchilla de corte, coloque la
arandela plana en el perno de la cuchilla y deslice
el perno en el agujer o de la cuchilla.
2.
1.
2.
3.
4.

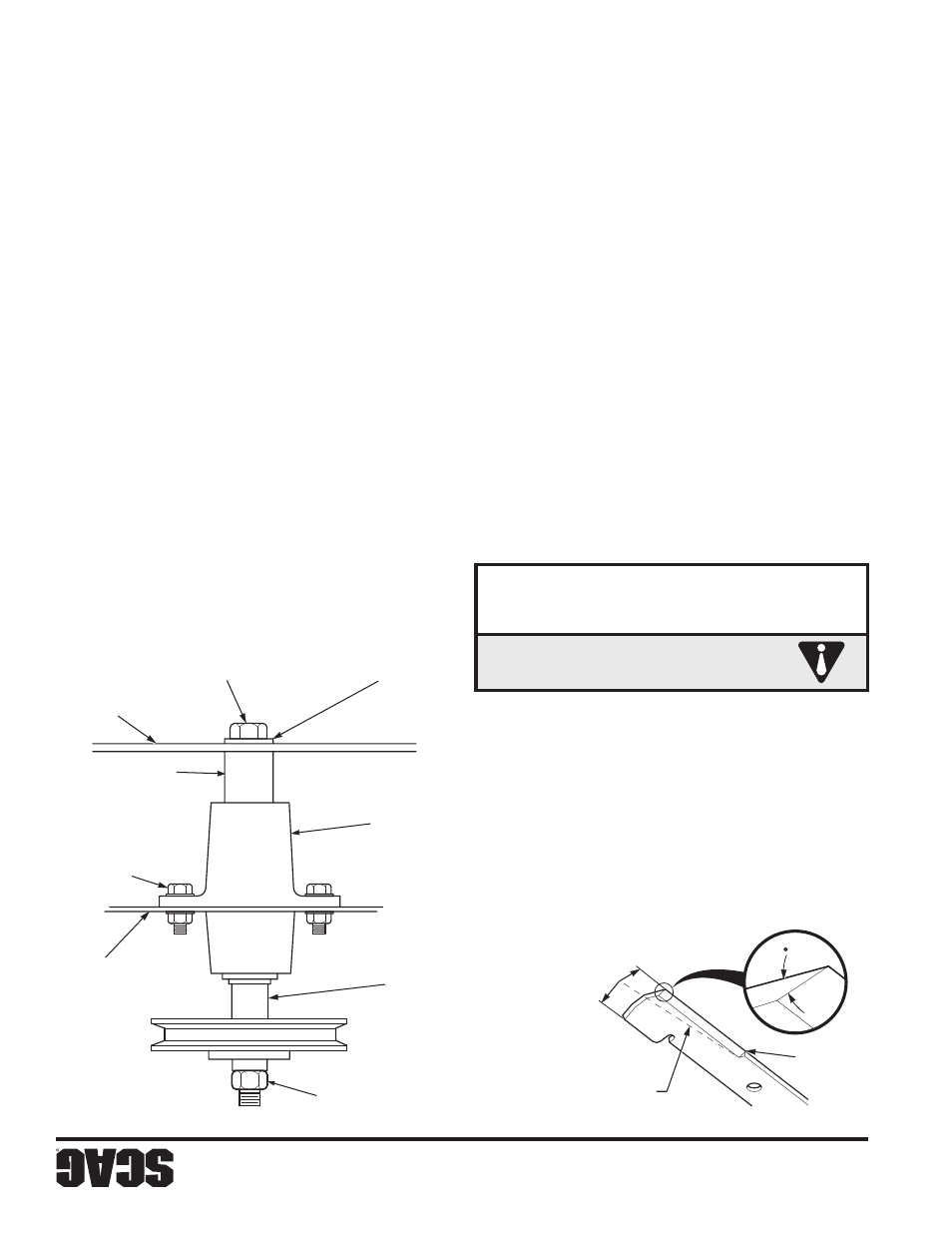

Figura 7-8. Reemplazo de la cuc hilla
Instale el espaciador en el perno de la cuchilla e
introduzca el per no en el eje de corte.
Instale la tuerca hexagonal en el per no de la
cuchilla en la parte superior del eje de corte. Evite
el giro de las cuchillas con un apriete de 75 pie/
lbs. Vea la Figura 7-8.
7.10 LLANTAS
Verifique las pr esiones de las llantas después de cada
8 horas de operación o diariamente.
Ruedas locas 25 PSI
Ruedas motrices 12 PSI
5.
6.
SGB033 SP
Mantenga el ángulo de
la cuchilla
No corte
X NO debe exceder 1/3
del ancho de la cuchilla
X
30
- NOTA -
Par a quitar el per no de la cuchilla del eje de cor te
se tendrá que le vantar ligeramente la par te frontal
de la máquina.
- NOTA -
Ase gúr ese de qu e la cu chi lla se in sta le con la al eta
de izamiento hacia la parte super ior.
390S0160 S P
PLATAFORMA
DE CORTE
TORQUE DE TUERCA
HEXAGONAL 75 LB-PIE
EJE
CONJUNTO
DEL EJE
ARANDELA PERNO HEXAGONAL
CUCHILLA
DE CORTE
PERNO / TUERCA DE
CABEZA HEXAGONAL
ESPACIADOR DE
CUCHILLA DE CORTE
