FRANÇAIS

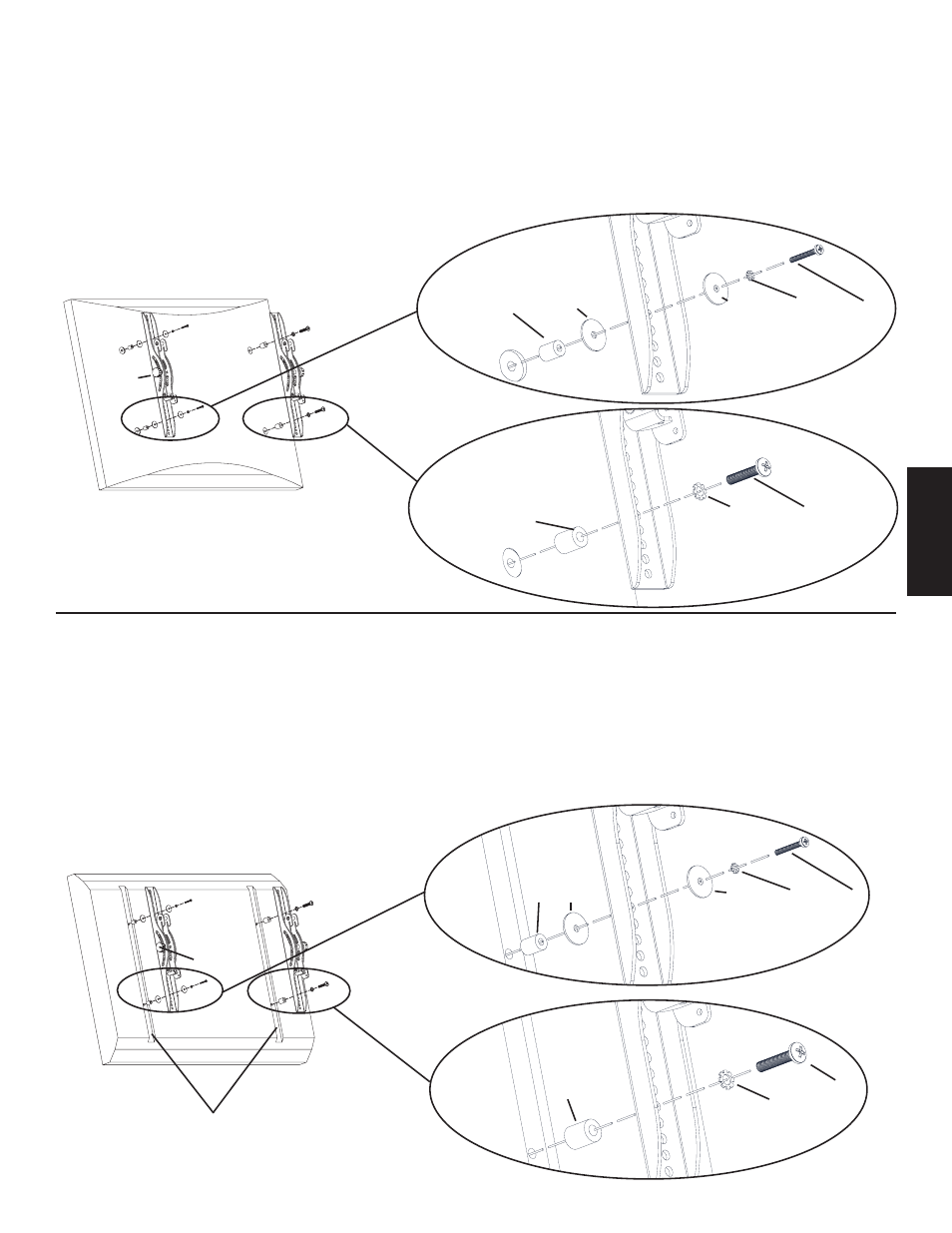

Etape 9 : Fixation des supports du moniteur sur un téléviseur à panneau arrière courbé
Si le téléviseur à panneau arrière courbé requiert l’utilisation d’une vis M4 ou M5, faites passer un boulon M4 x 30 (w) ou M5 x 30 (y)
par la rondelle-frein appropriée (ee, ff), une rondelle M4/M5 (dd), le support du moniteur (k, l), une rondelle M4/M5, une entretoise
M4/M5 (ii) et vissez-le dans le téléviseur tel qu’illustré sur la vue détaillée A du schéma 9. Si votre téléviseur requiert l’utilisation d’un
boulon M6 ou M8, faites passer le boulon M6 x 35 (aa) ou M8 x 40 (cc) par la rondelle-frein appropriée (gg, hh), le support du moniteur,
une entretoise M6/M8 (jj) et vissez-le dans le téléviseur tel qu’illustré sur la vue détaillée B du schéma 9. Les supports du moniteur
devraient être placés verticalement aussi près que possible du centre du téléviseur. Resserrez légèrement les boutons sur les supports du
moniteur après qu’ils aient été convenablement branchés au téléviseur.
Vue détaillée A
Schéma 9
ii dd dd ee, ff w, y
Téléviseur
bouton
Vue détaillée B
jj gg, hh aa, cc
Etape 10 :
Si votre téléviseur a des inserts filetés renfoncés qui requièrent l’utilisation d’un boulon M4 ou M5, faites passer un boulon
M4 x 30 (w) ou M5 x 30 (y) par la rondelle-frein appropriée (ee, ff), une rondelle M4/M5 (dd), le support du moniteur (k,
l), une rondelle M4/M5, une entretoise M4/M5 (ii) et vissez-le dans le téléviseur tel qu’illustré sur la vue détaillée A du
schéma 10. Si votre téléviseur requiert l’utilisation d’un boulon M6 ou M8, faites passer un boulon M6 x 35 (aa) ou M8
x 40 (cc) par la rondelle-frein appropriée (gg, hh), le support du moniteur, une entretoise M6/M8 (jj) et vissez-le dans le
téléviseur tel qu’illustré sur la vue détaillée B du schéma 10. Les supports de moniteur devraient être placés verticalement
aussi près que possible du centre du téléviseur. Resserrez légèrement les boutons sur les supports du moniteur après qu’ils
ont été convenablement branchés au téléviseur.
Vue détaillée A
Téléviseur
Schéma 10
ii dd dd ee, ff w, y
bouton
Vue détaillée B
Téléviseur
jj aa, cc
gg, hh
Zone renfoncée
