Ab c d e – Spalding 211014 User Manual
Page 23

23
03/05
P/N 211014
7.
P-31
H-33
H-32
P-30
H-31

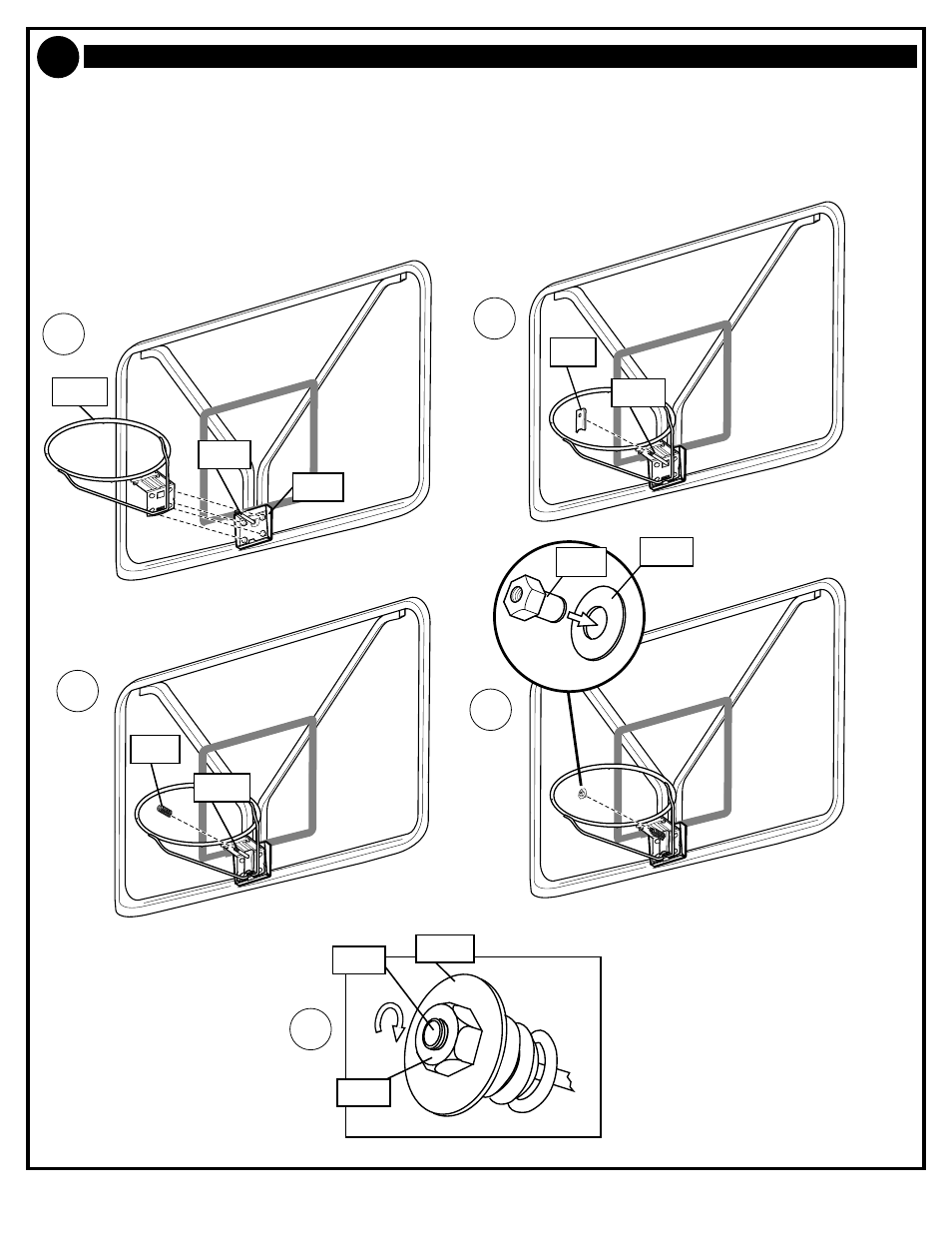

Install Slam Jam Rim to Backboard
P-29
P-32
H-31
H-32
H-33
A
B
C
D
E
A. Fit rim (P-29) securely into bracket (P-30) as shown. Allow T-bolt (H-31) to slip through center hole in
rim (P-29).
B. Install reinforcement bracket (P-31) onto T-bolt (H-31) as shown.
C. Install spring (P-32) onto T-bolt (H-31) as shown.
D. Install special nut (H-33) and washer (H-32) onto T-bolt (H-31).
E. Tighten nut (H-33) until flush with end of T-bolt (H-31).
H-31
H-31
