FIXATION DE LA PLAQUE DE SUPPORT POUR
ACCESSOIRES À 3 POSITIONS
Votre ponceuse est également munie d’une plaque de
support pour accessoires à 3 positions. Cette plaque
vous permet d’attacher facilement les accessoires
fournis et de modifier leur position. Appuyez sur le
bouton de déblocage de l’ensemble plateau/plaque et
tirez sur le plateau porte-outils pour le libérer de la
ponceuse. Pour installer la plaque de support pour
accessoires à 3 positions, engagez sa partie arrière dans
son renfoncement et appuyez sur le devant du plateau
pour le mettre en place, jusqu’à ce qu’il s’engage en
produisant un déclic (Fig. 2).
FIXATION DES ACCESSOIRES
1. Insérez la partie ronde de l’accessoire dans le bossage
de montage depuis le côté du plateau (Fig. 6).
2. Faites basculer l’accessoire en direction de la flèche C
en le tenant à plat contre le plateau jusqu’à ce que la
partie arrière de l’accessoire glisse en dessous du rail de
réglage (Fig. 7).
3. Soulevez la languette de déverrouillage, faites tourner
l’accessoire jusqu’à l’encoche et à la languette de
déverrouillage. Pour modifier la position de l’accessoire,
soulevez simplement la languette de déverrouillage et
faites tourner l’accessoire jusqu’à l’encoche souhaitée,
puis retirez la languette pour consolider la fixation (Fig. 8).
-20-

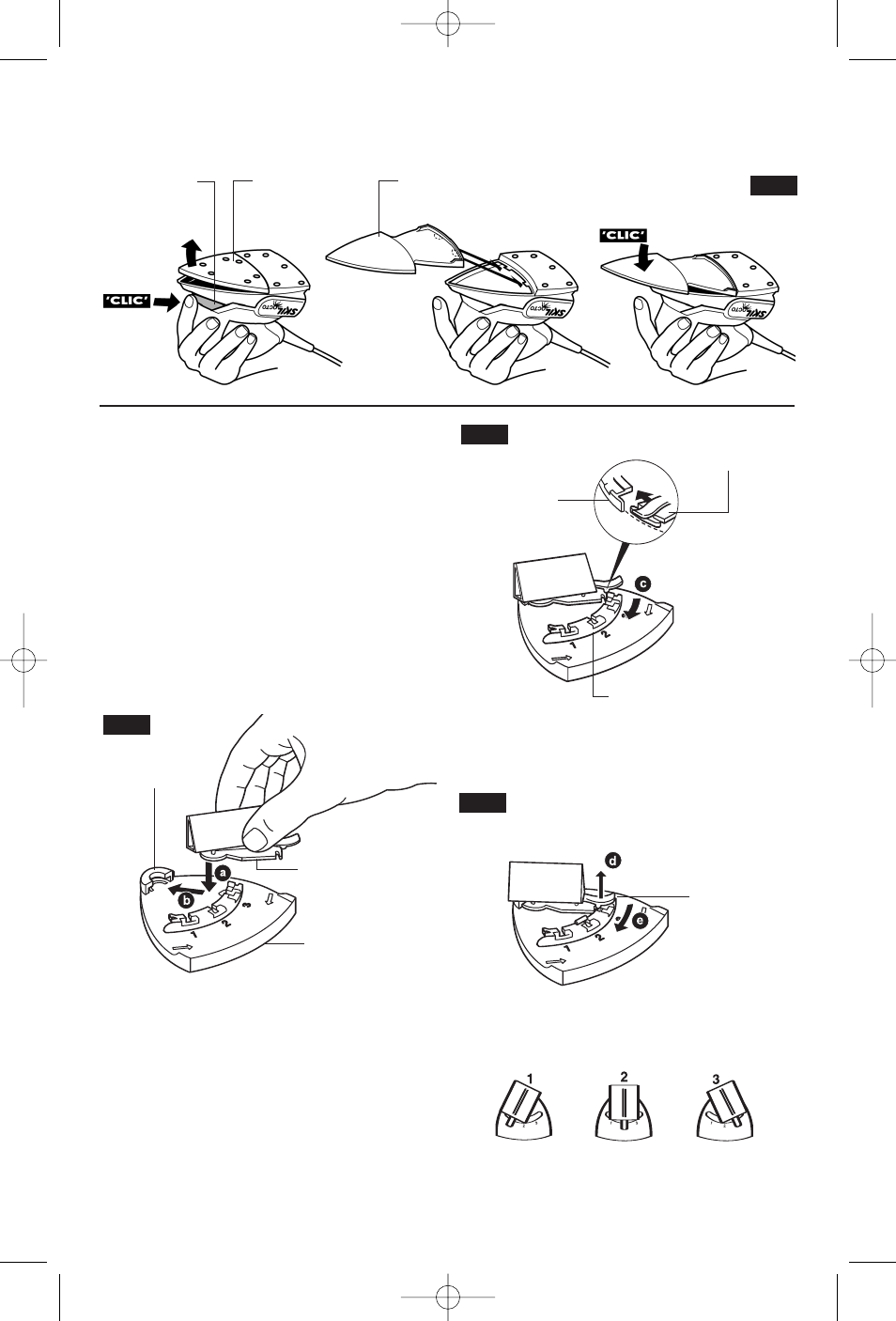

FIG. 5
BOUTON DE
DÉBLOCAGE DE
L’ENSEMBLE
PLATEAU/PLAQUE
PLATEAU
PORTE-OUTILS
PLAQUE DE
RALLONGE
ACCESSOIRE
BOSSAGE DE
MONTAGE
FIG. 6
RAIL DE
RÉGLAGE
EXTRÉMITÉ ARRIÈRE
DE LA PLAQUE POUR
ACCESSOIRES
RAIL DE
RÉGLAGE
FIG. 7
FIG. 8
LANGUETTE DE
DÉVERROUILLAGE
PLAQUE DE SUPPORT
POUR ACCESSOIRES
PLAQUE DE RALLONGE
Quand vous poncez dans des espaces extrêmement
exigus (comme pendant le ponçage de persiennes par
exemple), retirez le plateau porte-outils à attache par
boucles et crochets et installez la plaque de rallonge
fournie (Fig. 5).
