Preparativos
4 P

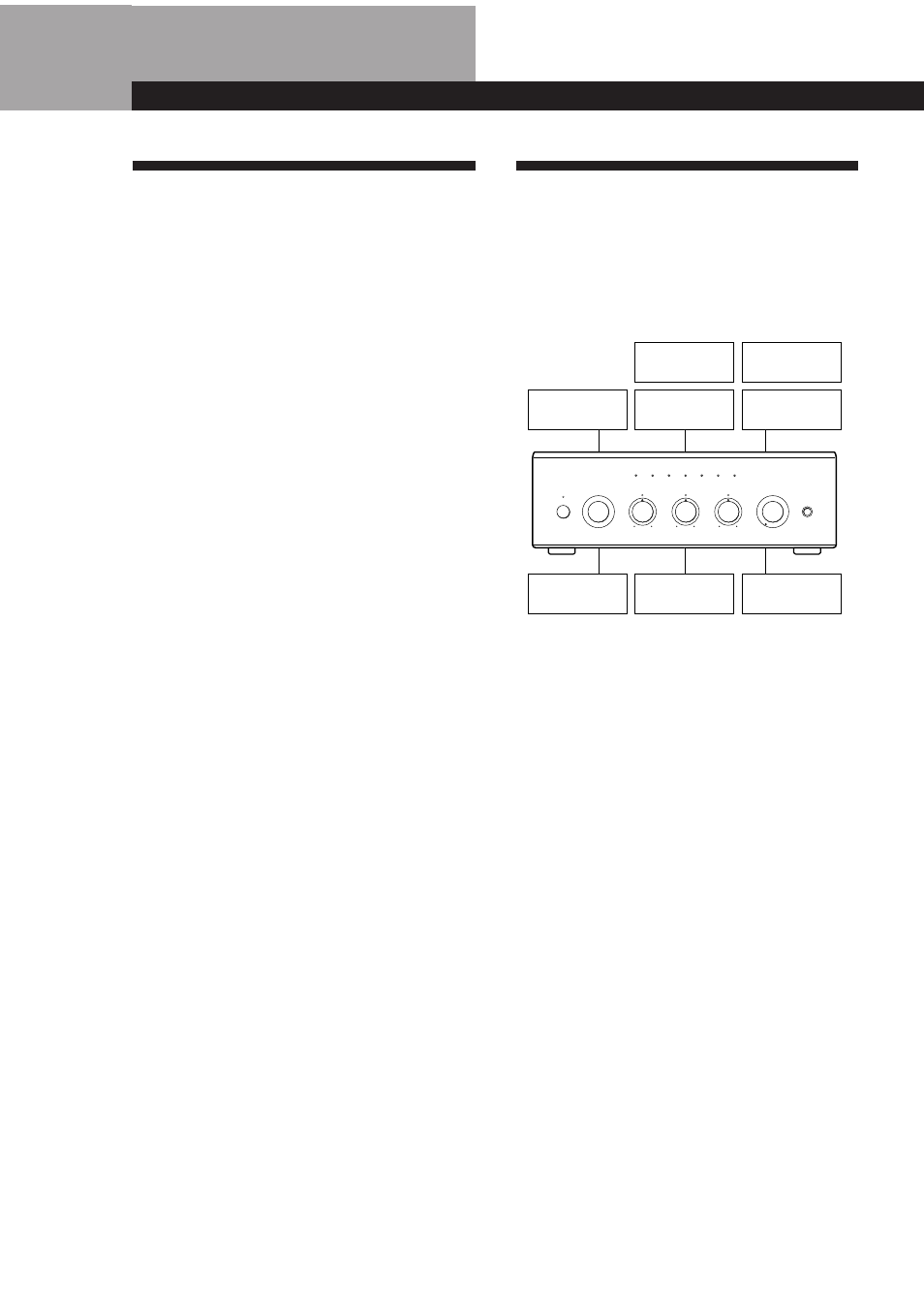

Descrição das ligações
O amplificador possibilita-lhe ligar e controlar os
seguintes equipamentos de áudio. Siga o procedimento
de ligação para cada equipamento que deseja ligar.
Para aprender os locais e nomes de cada tomada,
consulte «Descrição dos paineis frontal e posterior» na
página 12.
Medidas preliminares
• Desligue a alimentação de todos os componentes
antes de efectuar qualquer ligação.
• Não ligue os cabos de alimentação CA dos vários
componentes até que todas as ligações estejam
completadas.
• Utilize os cabos de ligação de áudio fornecidos com
cada componente para a ligação com o amplificador.
Adquira e utilize cabos opcionalmente disponíveis,
conforme requerido.
• Certifique-se de efectuar as ligações firmemente para
evitar zumbidos e interferências.
• Na ligação de um cabo de ligação de áudio,
certifique-se de corresponder as tomadas R (direita)
e L (esquerda) do amplificador às tomadas R e L nos
outros componentes.
Desempacotamento
Certifique-se de ter recebido os itens a seguir junto com
o seu amplificador:
• Fichas curto-circuitadoras* (2)
• Cabo de alimentação CA (1)
* inseridas nas tomadas PHONO quando empacotadas
na fábrica
S
POWER
INPUT SELECTOR BASS TREBLE BALANCE VOLUME
PHONES
–10 +10 –10 +10 LEFT RIGHT 0 10
1 9
2 8
3 7
4 6 5
MD TAPE AUX CD TUNER MM - PHONO - MC
Deck de MDs Gira-discos
Sintonizador
Deck de
cassetes
Leitor de discos
compactos
Altifalante
esquerdo (L)
Altifalante
activo, etc.
Altifalante
direito (R)
