Phasenabgleich

Positiver Druck auf die Membran erzeugt positive Span-
nung an Stift 2 gegenüber Stift 3 sowohl im HI Z– als auch
im LO Z–Modus.

Schalter

Eingebauter ON/OFF–Schalter (verriegelbar in der ON–
Stellung)

Stecker

Dreipoliger Profi–Tonstecker (Außen–XLR–Typ)

Stoßgedämpfte Kapsel

Interner Vibrations–Trennschalter aus Gummi

Schwenkadapter

Formschlüssige Gleitverbindung, bruchfest, bis 180

ver-

stellbar; einfaches Herausziehen für den Handgebrauch;
bestimmt für den Gebrauch auf einem Ständer mit
5/8–Zoll–27–Standardgewinde.

Gehäuse

Platinbeiges, einbrennlackiertes Druckgußmaterial mit
platinbeigem Stahlgrill.

Abmessungen

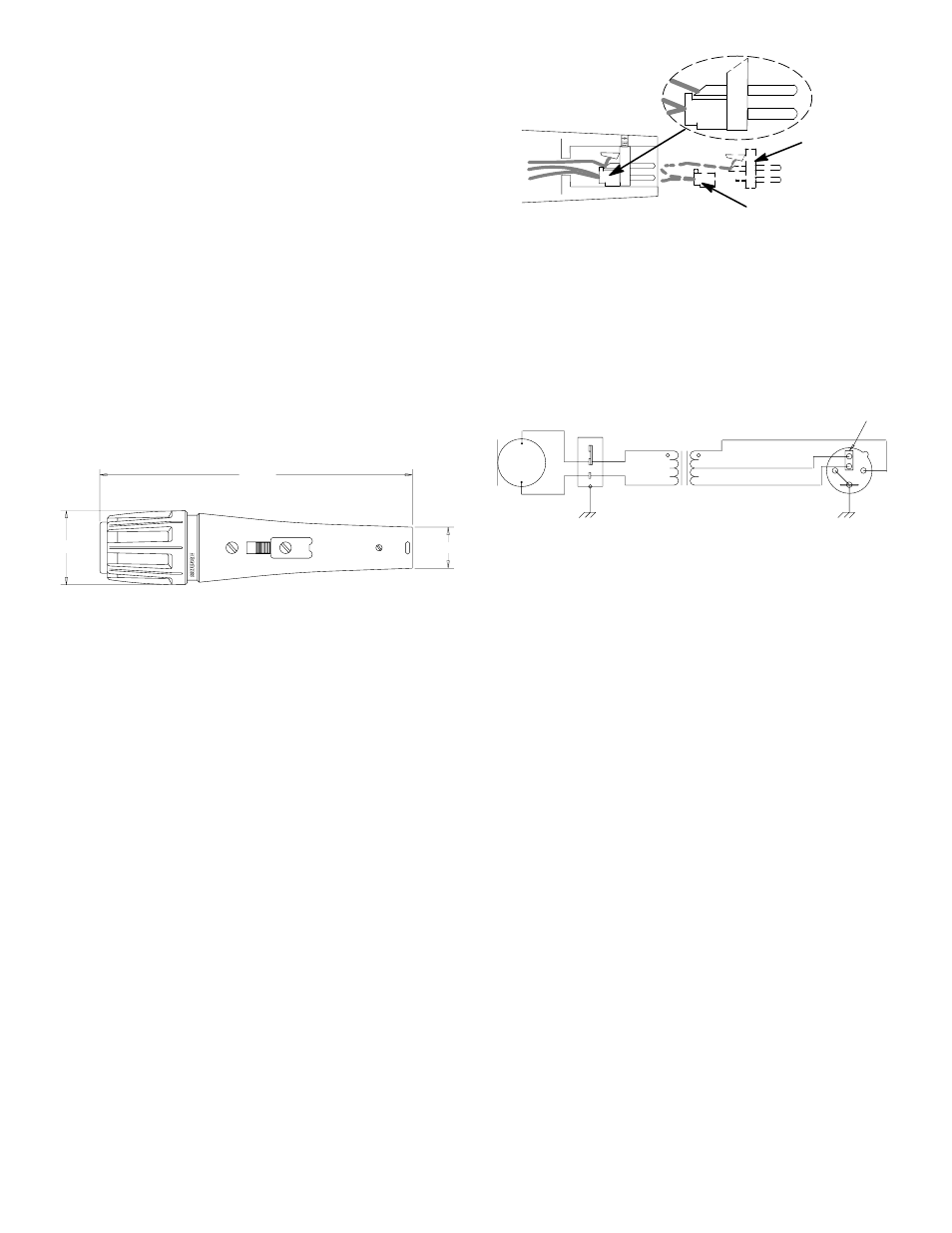

Siehe Abbildung 3

515SDX

167 mm

3.81 cm

2.2 cm

ABMESSUNGEN

ABBILDUNG 3

Nettogewicht

315 Gramm

Betriebserlaubnis

Entspricht den Anweisungen der Europäischen Union; be-
rechtigt, das Zeichen CE zu tragen; entspricht den EMC–
Anforderungen (EN 50082–1: 1992).

ÄNDERUNG DER IMPEDANZ

Das Mikrophon ist bei Lieferung für niederohmigen

Betrieb eingestellt. Folgen Sie den Schritten in Abbildung 4,
um auf hochohmigen Betrieb umzuschalten:

1. Schlitzschraube entgegen dem Uhrzeigersinn drehen und

den Stecker entfernen. Benutzen Sie dazu eine Schnabel-
zange. Vorsicht: Dabei keine Kabel beschädigen.

2. Die zweipolige Impedanzwahlbuchse durch Abziehen

von Stift 3 von der Rückseite des Steckers entfernen.

3. Stift 3 nun an das ROTE Kabel (für hochohmigen Betrieb)

der Impedanzwahlbuchse anschließen.

4. Die Buchse so drehen, daß sie nicht über die Kante des

Steckers hinausragt (siehe Abbildung 4).

ООООООО

STECKER

IMPEDANZAUSWAHLBUCHSE

IMPEDANZAUSWAHL

STECKERENDE DES MIKROPHONS

ABBILDUNG 4

5. Den Stecker wieder in das Mikrophon einsetzen und die

Schraube im Uhrzeigersinn anziehen.

BLAU

OFF

SCHALTER

WANDLER

POLGEHÄUSE

(GEMEINSAME LEITUNG)

KAPSEL

GELB

WEISS – LO Z

ROT – HI Z

STECKER (AUSSEN)

SCHWARZ

INTERNE ANSCHLÜSSE

ABBILDUNG 5

MITGELIEFERTES ZUBEHÖR

Bruchsicherer Schwenkadapter

A25D

. . . . . . . . . . . . . . .

SONDERZUBEHÖR

Tischstativ

S37A, S39A

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Shock Stopper

–Isolierteil

A55M

. . . . . . . . . . . . . . . . . .

Windschirm

A85WS

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kabel, 1–Leiter mit Telefonstecker (4,6 m oder
6,1 m) (Hochohmig)

C20HZ

. . . . . . . . . . . . . . . . . . . . . .

Kabel, 2–Leiter mit 3–Stift–XLR–Steckern (7,6 m)
(Niederohmig)

C25J

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

ERSATZTEILE

Kapsel

R180

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Schirm– und Grillbaugruppe

RK333G

. . . . . . . . . . . . . .

Weitere Informationen über Service oder Ersatzteile er-

halten Sie von der Shure Kundendienstabteilung unter der
Telefonnummer 1–800–516–2525. Außerhalb der Vereinig-
ten Staaten wenden Sie sich bitte an Ihr Shure Vertragskun-
dendienstzentrum.
