Page 33
• 機器への損傷を防ぐため、アンプの最小定格以下
の総インピーダンスのスピーカーを負荷として接
続しないでください。
• 機器への損傷を防ぐため、アンプの定格出力を下
回る総パワー容量のスピーカー（組み合わせを含
む）を接続しないでください。
• スピーカー接続前には必ず電源をオフにしてくだ
さい。
• スピーカーの接続にはシールド無しの18ゲージ以上
（16ゲージや14ゲージ）のケーブルを用いてくださ
い。シールド付きのケーブルは機器をいためるこ
とがありますので使用しないでください。
• 各スピーカー負荷に接続するアンプは一つだけに
してください。2つ以上のアンプを一つの負荷に接
続すると動作をしないばかりではなく、機器に損
傷を与えることがあります。
アンプとスピーカーのインピーダンスと定格パワ
ーを用いて、お使いのアンプとスピーカーの組み合
わせが適切なものかどうかを決定してください。注：全ての
SWR®社製のスピーカーエンクロージャー、並びにほとんどの
他社製のものは連結（デイジーチェーン）された場合に並列
（直列ではなく）されるようになっています。従って、このス
ピーカー接続のガイドは並列接続の場合のみに当てはまり
ます。

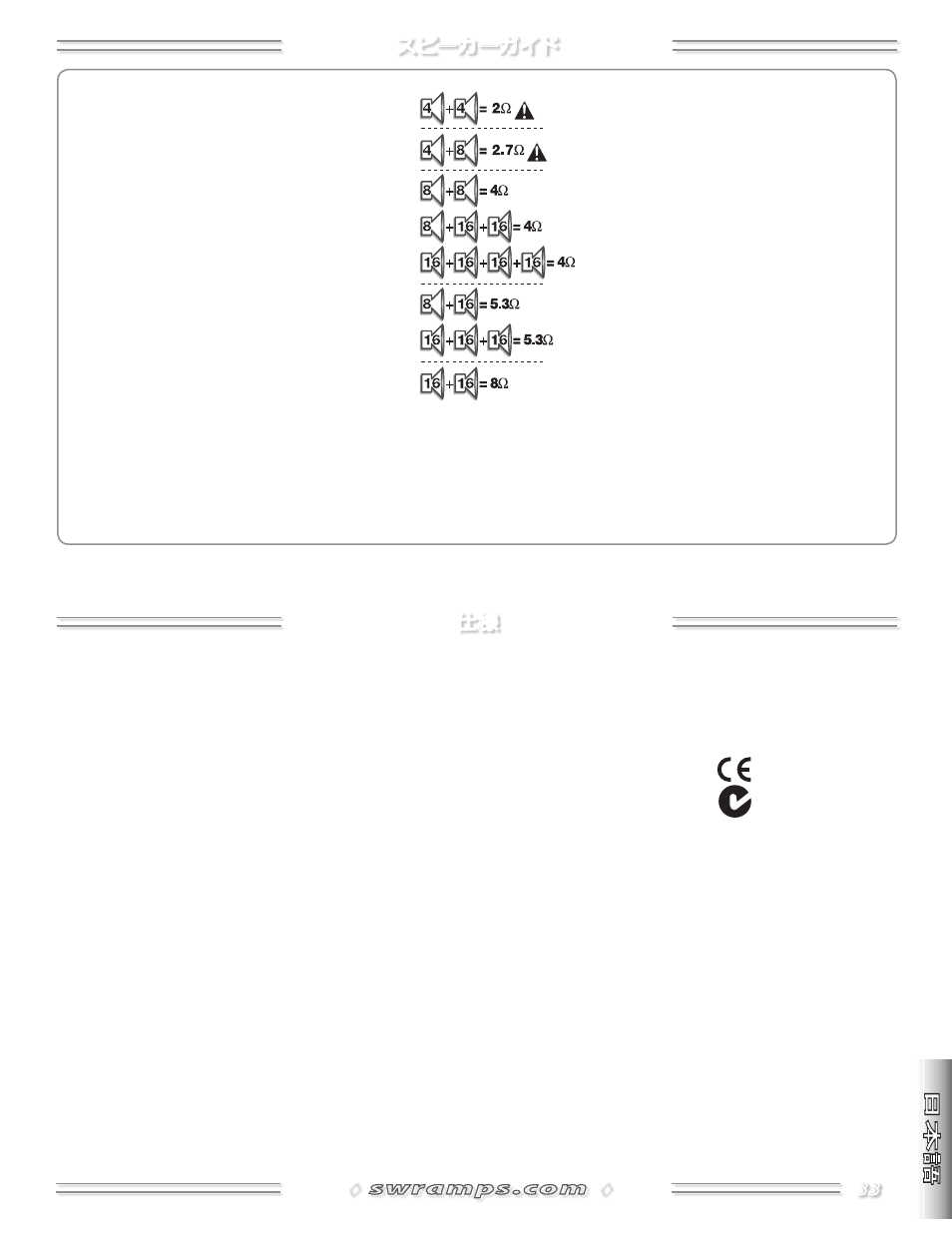

ここに挙げるスピーカーの接続図には、様々なスピ
ーカーのインピーダンスの組み合わせでの総イン
ピーダンスを示します（Ω=オーム）。スピーカー負
荷（総インピーダンス）は、アンプの最小定格イ
ンピーダンスに等しいものが理想です。最小定
格インピーダンス以下でアンプを使用しますと
過熱を起こし、アンプに損傷を与えます。アン
プの最小インピーダンスを上回っての使用は安
全ではありますが、アンプの最 大出力を損ね
ます。
もう一つの考慮点：同じ総インピーダンスを得
られるスピーカーのインピーダンスの組み合わ
せ方は一つだけではありません（図参照）。一つ
のグループ内の各スピーカーのインピーダンスが
同じであれば、各スピーカーにはアンプから同じパ
ワーが伝わります。但しスピーカー間でのインピー
ダンスが異なればインピーダンスが最小のスピーカ
ーが最大のパワーを受け取ります。例えば出力30ワッ
トのアンプに8オームと16オームのスピーカーを接続す
ると、8オームのスピーカーには約20ワットが供給されま
す（その結果16オームのスピーカーよりも2倍大きな音を出し
ます）。スピーカーのパワー容量の計算、配置に際してはこ
の点を考慮してください
アンプ、スピーカー設置に関して詳しくはSWRホームページ
（www .swramps .com）のSupportをご覧ください。
スピーカーガイド
仕様
タイプ：
PR 761
パーツ番号：
4420500010 (120V, 60Hz)
4420503010 (240V, 50Hz) AUS
4420504010 (230V, 50Hz) UK
4420506010 (230V, 50Hz) EUR
4420507010 (100V, 50Hz) JPN
消費電力：
575W
パワーアンプ： 最小出力インピーダンス： 4Ω
出力パワー：
160W RMS 4Ω負荷 @ < 1% THD, 1kHz
プリアンプ：
入力インピーダンス：
4.7MΩ (1/4"
入力
); 20kΩ (XLR
入力
)
最大出力での感度:
9mV (1/4" 入力); 900µV (XLR 入力)
音質調整：
±15dB @ 周波数ノブの設定
コンプレッション：
比率：
1:1 から20:1
エフェクト・ループ： センドインピーダンス：
1kΩ
リターンインピーダンス：
10kΩ
平衡ライン出力：
センドインピーダンス：
50Ω
スピーカー：
ウーファー：
Eminence Neo 10" 4オーム(0076017000)
ホーン：
Eminence 8 ohm (0067254000)
寸法：
高さ：
19.5 in (49.5 cm)
幅： 15 3/8 in (39 cm) 奥行き： 14.5 in (36.8 cm)
重量：
26.5 lb (11.6 kg)
製品の仕様は予告なしに変更となる場合があります。
