4
TIMER (Temporizador)
La función del timer es de permitir que se cargue la batería por un
período designado de tiempo. Para cargar la batería en forma cor-
recta, hay que saber el tamaño de la batería en horas amperios o
capacidad de reserva en minutos, así como el estado de la carga.
Puesto que el cargador no conoce esta información, el timer se
ha limitado a 2.25 horas para evitar que la batería se sobrecargue
hasta un punto donde puede quedar severamente dañada. Si no
se conoce la tasa de carga de su batería, ponga el cronometrador
en una hora o menos, o fije el cargador para funcionar en modo
automático.
PARA PONER EL TIMER
1. Oprima el símbolo ◄ para menos tiempo y el símbolo ► para
más tiempo.
2. La luz LED del timer se enciende y la pantalla digital muestra
el tiempo en minutos.
3. Para apagar el temporizador, oprima el símbolo ◄ hasta que
la pantalla digital muestre OFF.
TIMER HOLD (Retener el Temporizador)
La función de Timer Hold contrarresta la función del timer, y así per-
mite operación continua por más de 2.25 horas. Esto normalmente
es el caso al seleccionar la tasa de carga de 2 amperios o de 20
amperios. El uso de esta función requiere vigilar cuidadosamente
el tiempo de cargo y apagar el cargador cuando la batería esté a
plena carga.
NOTA: Cuando la batería esté a plena carga, el cargador y el tem-
porizador no se apagan automáticamente. Es importante vigiar el
nivel de carga. Al no hacerlo, la batería puede dañarse.
PARA ACTIVAR LA FUNCIÓN HOLD:
1. Oprima el símbolo ► hasta que la Pantalla Digital muestre
HLD.
2. Para liberar el Hold, oprima el símbolo ► hasta que la
pantalladigital muestre en OFF.
FUNCIÓN AUTOMÁTICA
En modo automático, el cargador se para cuando la batería llega
a plena carga. Después de que la carga esté completa, la unidad
mantiene la batería a 3,4 voltios para evitar descarga espontánea.
Para activar la función automática, primero conecte las pinzas a la
batería y seleccione la tasa de carga deseada. Luego, oprima una
vez el símbolo de ► y se muestra "Aut" en la pantalla. Al completarse
la carga, el % de batería muestra "00".
PRUEBA DE BATERÍA
La Prueba de Batería se basa en el voltaje del terminal de la bat-
ería. Si la batería está instalada en el vehículo, asegúrese de que
tanto el motor como todos los accesorios estén apagados antes
de la prueba.
. Enchufe el cordón de potencia en un tomacorriente de pared
eléctrico CA de 3 clavijas.
G. CONTROLES SELECTORES DE SALIDA 2. Oprima el botón de SELECCIONAR MODO DE PANTALLA y
escoja % DE BATERÍA.
3. Conecte las pinzas de la batería a la batería tal como se describe
en “Para Cargar Una Batería” en la página 2.
4. La pantalla digital muestra el % de carga de la batería.
VOLTAJES DE BATERÍAS DE 12 VOLTIOS
00% = 2.8 voltios o más = Batería cargada
50–95% = 2.8 – 2.2 voltios = Batería necesita cargarse
>50% = 2.2 voltios o menos = Batería descargada; necesita
cargarse
NOTA: Si, después de cargar, la batería no retiene la carga,
necesita ser probada por un técnico calificado.
PRUEBA DE BATERÍA/ALTERNADOR
. Enchufe el cordón de potencia en un tomacorriente de pared
eléctrico CA de 3 clavijas.
2. Oprima el botón de SELECT DISPLAY MODE y escoja
VOLTAGE. (La pantalla muestra el voltaje de la batería).
3. Conecte las pinzas de la batería a la batería tal como se describe
en “Para Cargar Una Batería” en la página 2.
4. Arranque el motor y mientras esté en mínima rápida, lea la
pantalla digital.
NOTA: La batería debe encontrase en buen estado de carga antes
de hacer esta prueba.
PANTALLA DE ALTERNADOR / GENERADOR DE 12V
5 voltios ó más = Consulte el manual del dueño del vehículo
5 – 4 voltios = Buenas condiciones
4 – 2.8 voltios = Consulte el manual del dueño del vehículo
12.8 o menos = Consulte con un técnico calificado
NOTA: Si la pantalla digital lee menos de 2.8 voltios, el sistema de
carga podría tener correas de ventilador flojas, o un regulador de
voltaje o alternador defectuosos. Podrian ser necesarias pruebas
adicionales para determiner la causa exacta. Lleve su vehículo a
un centro calificado de servicio.
SELECT CHARGE RATE
El SELECT CHARGE RATE le permite escoger y la tasa de am-
perios recibidos correctos para conformar a sus necesidades de
carga. Lea las siguientes instrucciones de operación para fijar las
graduaciones correctas para cargar la batería.
Al primero comenzar a cargar una batería, la lectura de amperios
será alta. A medida que la batería se vaya cargando, la lectura
baja.
Para calcular la cantidad de amperios que la batería está recibi-
endo:
. Oprima el botón de SELECT DISPLAY MODE hasta que se
enciende el AMPS LED.
a. Cuando se usa la posición 55A, el cargador intercambia
entre el modo de aumento de 55A y el modo de 0A. Se
debe usar una posición de carga más baja si la lectura de
voltaje es "OL" o si la lectura sigue superior a 4,2 voltios
por más de 3 minutos.
b. Al estar cargando a 20 amperios, la pantalla debe mostrar
5 amperios para una batería descargada y 7-8 amperios
para una batería a plena carga. En ese momento se debe
dejar de cargar la batería.
c. A la tasa de carga de 2 amperios, se ocurre poco o ningún
cambio en la pantalla.
NOTA: La pantalla digital muestra OL u Overload si se
suministran más de 55 amperios a la batería. Esto significa
que la tasa de carga es muy alta. Disminuya la tasa de
carga para poder seguir.

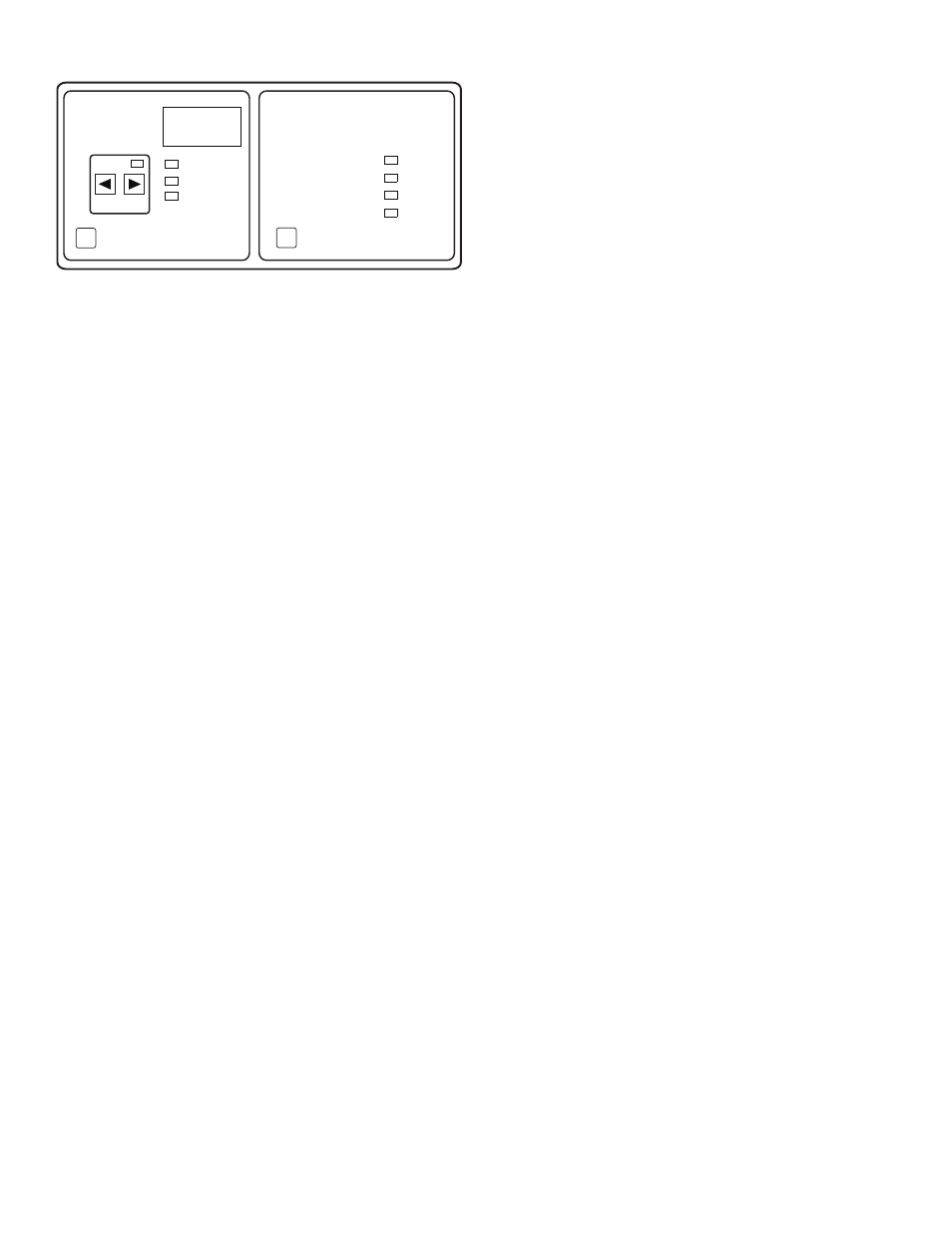

PANTALLA DIGITAL
SELECTOR DE VOLTAJE/
TASA DE CARGA
12 VOLTIOS
2 AMPERIOS
150 AMPERIOS
55 AMPERIOS
20 AMPERIOS
ESCOJA VOLTAJE/TASA DE CARGA
OPRIMA OPRIMA
ESCOJA MODO DE PANTALLA
PONGA EL
TIEMPO
VOLTAJE
AMPERIOS
BATERÍA %
PRUEBA DE BATERÍA/ALTERNADOR
TEMPORIZADOR
