7-1
BKPF-L753A
7-1

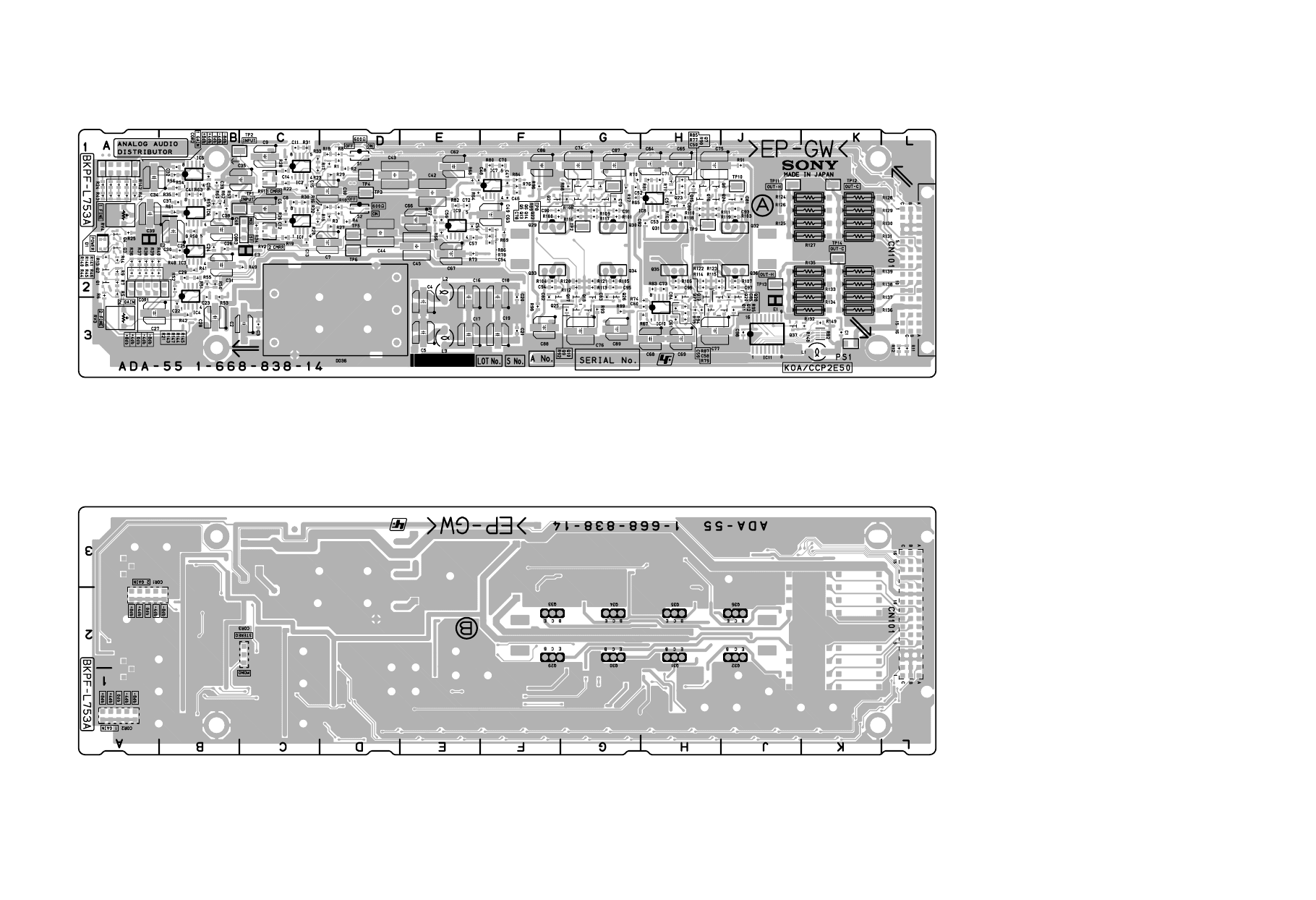

Section 7
Board Layouts
ADA-55
-B SIDE-
SUFFIX: -14
ADA-55
-A SIDE-
SUFFIX: -14
C94 F2
C95 G2
C96 H2
C97 J2
C98 J3
CN101 L2
COR1 A2
COR2 A1
COR3 C2
D1 A2
DD36 D3
E1 J3
E2 A2
E3 C2
IC1 C2
IC2 C1
IC3 B2
IC4 B3
IC5 B1
IC6 B2
IC7 F1
IC8 H1
IC9 E2
IC10 H3
IC11 J3
L1 K3
L2 E2
L3 E3
PS1 K3
Q1 A2
Q2 A2
Q3 A2
Q4 A2
Q5 G1
Q6 G1
Q7 H1
Q8 H1
Q9 G3
Q10 G3
Q11 H3
Q12 J3
Q13 G1
Q14 G1
Q15 H1
Q16 H1
Q17 G2
Q18 G2
Q19 H2
Q20 H2
Q21 F1
Q22 G1
Q23 H1
Q24 J1
Q25 F2
Q26 G2
Q27 H2
Q28 J2
Q29 F2
Q30 G2
Q31 H2
Q32 J2
Q33 F2
Q34 G2
Q35 H2
Q36 J2
Q37 J3
R1 D1
R2 D1
R3 D1
R4 D2
R5 A2
R6 A2
R7 A2
R8 D1
R9 A2
R10 D1
R11 L3
R12 L3
R13 A2
R14 A2
R15 D2
R16 D1
R17 D1
R18 D1
R19 C2
R20 C2
R21 A2
R22 C1
R23 C1
R24 A1
R25 A2
R26 C1
R27 D2
R28 C1
R29 D1
R30 C1
R31 C1
R32 C1
R33 C1
R34 C2
R35 B1
R36 A2
R37 A2
R38 A2
R39 A2
R40 A2
R41 B2
R42 B3
R43 A1
R44 A1
R45 A1
R46 A1
R47 A1
R48 B2
R49 C2
R50 B2
R51 B2
R52 B2
R53 B2
R54 B1
R55 B2
R56 B1
R57 B1
R58 B2
R59 B1
R60 B1
R61 B1
R62 B1
R63 B1
R64 E1
R65 G1
R66 E2
R67 H3
R68 E1
R69 F2
R70 G1
R71 H1
R72 E2
R73 E2
R74 H3
R75 H3
R76 F1
R77 H1
R78 F2
R79 H3
R80 F1
R81 H1
R82 E1
R83 H2
R84 F1
R85 H1
R86 F2
R87 H3
R88 G1
R89 G1
R90 H1
R91 J1
R92 G3
R93 G3
R94 H3
R95 J3
R96 F1
R97 G1
R98 F3
R99 G3
R100 F2
R101 G2
R102 H1
R103 J2
R104 F2
R105 G2
R106 H2
R107 J2
R108 G1
R109 G1
R110 H1
R111 H1
R112 G2
R113 G2
R114 H2
R115 H2
R116 G2
R117 G2
R118 H1
R119 H1
R120 G2
R121 G2
R122 H2
R123 H2
R124 K1
R125 K2
R126 K1
R127 K2
R128 K1
R129 K1
R130 K2
R131 K2
R132 K3
R133 K2
R134 K2
R135 K2
R136 K3
R137 K2
R138 K2
R139 K2
R140 A1
R141 A1
R142 A1
R143 A2
R144 A2
R145 A2
R146 A1
R147 A2
R148 K3
R149 K3
RB2 K3
RV1 C1
RV2 C2
RV3 A3
RV4 A1
S1 D1
S2 D1
TP1 C1
TP2 C1
TP3 D1
TP4 D1
TP5 D2
TP6 D2
TP7 G2
TP8 G1
TP9 H2
TP10 J1
TP11 J1
TP12 K1
TP13 J2
TP14 K2
--------------------
ADA-55(1-668-838-14)
--------------------
C1 K3
C2 C3
C3 C3
C4 E3
C5 E3
C6 C1
C7 D2
C8 C1
C9 C1
C10 D1
C11 C1
C12 C2
C13 C2
C14 C1
C15 C1
C16 E2
C17 E3
C18 F2
C19 F3
C20 F2
C21 F3
C22 B3
C23 B2
C24 B2
C25 B2
C26 B2
C27 A3
C28 B3
C29 B2
C30 B2
C31 B2
C32 B1
C33 B1
C34 A1
C35 C1
C36 B1
C37 B1
C38 B1
C39 A1
C40 B2
C41 B1
C42 E1
C43 D1
C44 D2
C45 E2
C46 F1
C47 F1
C48 E1
C49 F1
C50 H1
C51 H1
C52 G1
C53 H2
C54 F2
C55 E2
C56 E2
C57 E2
C58 H3
C59 H3
C60 H3
C61 H3
C62 E1
C63 F1
C64 H1
C65 H1
C66 E2
C67 E2
C68 H3
C69 H3
C70 F1
C71 H1
C72 E1
C73 H2
C74 G1
C75 H1
C76 G3
C77 H3
C78 G1
C79 G1
C80 H1
C81 J1
C82 F2
C83 G2
C84 H2
C85 J2
C86 F1
C87 G1
C88 F3
C89 G3
C90 F1
C91 G1
C92 H2
C93 J1
ADA-55
SUFFIX: -14
ADA-55
SUFFIX: -14
