PARA CAMBIAR LA CORREA DE IMPULSIÓN
1. Colocar la nueva correa de polea del motor.
2. Colocar la otra extremidad de la nueva correa
de mando a través del orifi cio en el bastidor.
3. Volver a colocar el cortacésped en posición
vertical.
4. Instalar la nueva correa de mando en el
conjunto de la palanca de transmisión,
luego alrededor de la polea de mando. Ase-
gurarse de que la correa se halle al interior
de los dispositivos de fi jación de la correa.
5. Volver a colocar la conjunto de la palanca
de transmisión con el tuerca hexagonal
precedentemente quitados.
6. Haga descansar la segadora en su lado.
Asegúrese que el fi ltro de aire y que el
carburador queden mirando hacia arriba.
7. Fijar otra vez la pantalla de los escombros
al bastidor con la lengüeta de la pantalla
de los escombros se halle en el orifi cio del
bastidor.
8. Ponga la cuchilla en el adaptador de ésta
alineando los dos (2) agujeros en la cuchilla
con las salientes elevadas en el adaptador.
9. Asegúrese de que el borde de salida de
la cuchilla (opuesto al borde afi lado) esté
hacia arriba hacia el motor.
10. Instale el perno de la cuchilla con la aran-
dela de seguridad y la arandela endurecida
en el adaptador de la cuchilla y el cigueñal.
11. Use un bloque de madera entre la cuchilla
y la caja de la segadora y apriete el perno
de la cuchilla girándolo en el sentido en que
giran las manillas del reloj.
• La torsión para apretar recomendada es de
35 – 40 pies libras.
IMPORTANTE: El perno de la cuchilla es
tratado a calo. Si es necesario sustituir los
pernos, sustituirlos sólo con pernos aprobados
mostrados en la sección Partes de Reparación
de este manual.
12. Volver a colocar el cortacésped en posición
vertical.
13. Volver a colocar el cable del mando y el re-
sorte de vuelta en el conjunto de la palanca
de transmisión, luego fi jar el cable de mando
al ancla.
14. Volver a colocar la tapa del mando con los
tornillos precedentemente quitados.
15. Conectar el hilo de la bujía de encendido a
la bujía de encendido.

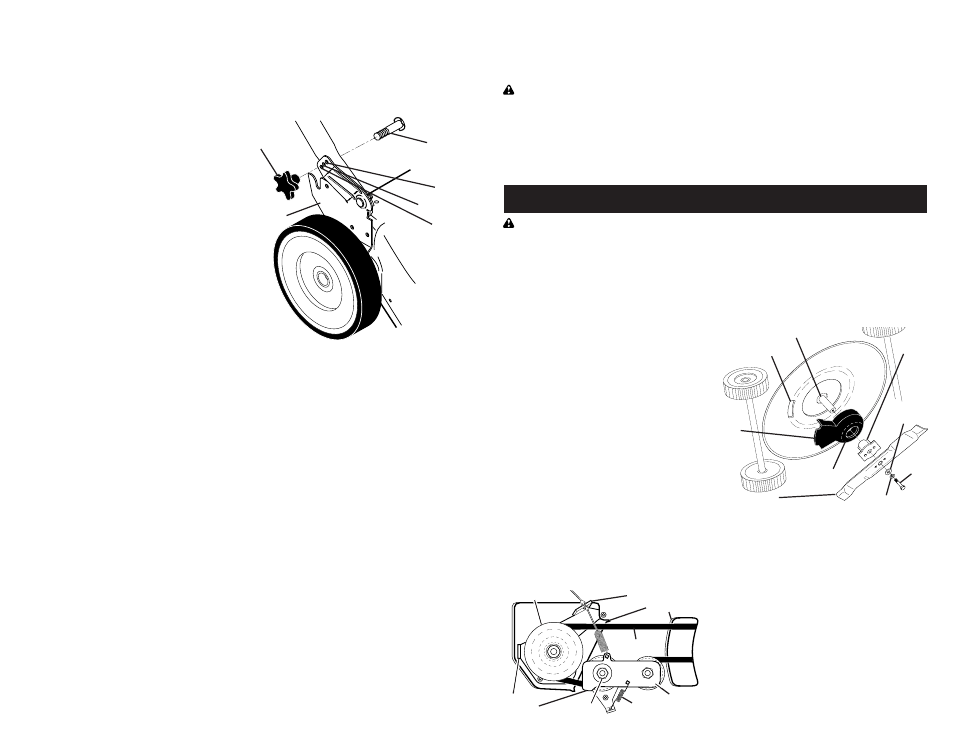

PARA AJUSTAR EL MANGO
El mango de su segadora cuenta con tres (3)
posiciones de altura – ajústelo a la altura que le
acomode.
1. Remueva la manilla y el perno portador en
un lado del mango inferior.
Puntal
del mango
Manilla Perno
Alta
Mediana
Baja
2. Al mismo tiempo que sujeta el conjunto del
mango, remueva la manilla y el perno porta-
dor del lado opuesto, alinee el agujero en el
mango con el agujero deseado en el puntal
del mango y vuelva a montar el perno y la
manilla y apriételos en forma segura.
3. Alinee el lado opuesto del mango con el
agujero de la misma posición y asegúrelos
con el perno y la manilla.
MOTOR
VELOCIDAD DEL MOTOR
La velocidad del motor ha sido ajustada en
la fábrica. No trate de aumentar la velocidad
del motor pues se pueden producir lesiones
personales. Si cree que el motor está funcio-
nando demasiado rápido o demasiado lento,
lleve su segadora a mas con su centro de
servicio Sears o con un otro centro de servicio
cualifi cado.
CARBURADOR
Su carburador no es ajustable. Si su motor no
está funcionando en forma adecuada debido
a problemas que se sospecha vienen del carbu-
rador, lleve su segadora a contacto con su cen-
tro de servicio Sears o con un otro centro de
servicio cualifi cado para repararla y/o ajustarla.
IMPORTANTE: Nunca manipule el regulador
del motor, el que ha sido ajustado en la fábrica
para la velocidad del motor adecuada. Puede
ser peligroso hacer funcionar el motor a una
velocidad por sobre el ajuste de alta velocidad
de la fábrica. Si cree que la velocidad alta regu-
lada del motor necesita ajuste, contacto con su
centro de servicio Sears o con un otro centro
de servicio cualifi cado, el que cuenta con el
equipo adecuado y la experiencia para hacer
los ajustes necesarios.
15
SERVICE AND ADJUSTMENTS
WARNING: To avoid serious injury,
before per form ing any service or ad just -
ments:
1. Release control bar and stop engine.
2. Make sure the blade and all moving
parts have completely stopped.
3. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
LAWN MOWER
TO ADJUST CUTTING HEIGHT
See “TO ADJUST CUTTING HEIGHT” in
the Operation sec tion of this manual.
REAR DEFLECTOR
The rear defl ector, attached between the rear
wheels of your mower, is provided to minimize
the possibility that objects will be thrown out
of the rear of the mower into the operator
mowing position. If the defl ector becomes
dam aged, it should be replaced.
TO REMOVE DRIVE BELT
1. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
2. Remove screws retaining drive cover
(not shown); and remove drive cover
from lawn mower housing.
3. Remove drive cable from anchor, then
detach it and return spring from idler
arm assembly.
CLEANING
IMPORTANT: For best performance, keep
mower housing free of built-up grass and
trash. Clean the underside of your mower
after each use.
CAUTION: Disconnect spark plug wire
from spark plug and place wire where it
cannot come in contact with plug.
• Clean underside of mower by scraping
to remove build-up of grass and trash.
• Clean engine often to keep trash from
accumulating. A clogged engine runs
hotter and shortens engine life.
• Keep fi nished surfaces and wheels free
of all gasoline, oil, etc.
• We do not recommend using a garden
hose to clean lawn mower unless the
electrical system, muffl er, air fi lter and
carburetor are covered to keep water
out. Water in engine can result in short-
ened engine life.
CLEAN UNDER DRIVE COVER
Clean under drive cover at least twice a sea-
son. Scrape underside of cover with putty
knife or similar tool to remove any build-up
of trash or grass on underside of drive cover.
4. Remove idler arm assembly from
housing by removing hex nut; then
remove drive belt from drive pulley, belt
keepers and idler arm assembly.
5. Turn lawn mower on its side. Make
sure air fi lter and carburetor are up.
6. Remove screw securing debris shield.
Note that the debris shield has a tab
which fi ts into a gap in the housing.
7. Use a wood block between blade and
mower hous ing to prevent blade from
turning when re mov ing blade bolt.
NOTE: Protect your hands with gloves
and/or wrap blade with heavy cloth.
8. Remove blade bolt.
9. Remove blade, attaching hardware
(bolt, lock wash er, hardened wash er),
blade adapter and debris shield. Note
that the debris shield has a tab which
fi ts into the housing hole.
10. Remove drive belt from engine pulley;
discard old belt.
TO REPLACE DRIVE BELT
1. Place new drive belt on engine pulley.
2. Route the other end of the new drive
belt through hole in housing.
Trailing edge
Crankshaft
Debris shield
Blade
adapter
Hardened
washer
Lock-washer
Blade
bolt
Tab
Housing hole
Drive cable anchor Drive pulley
Housing holes
Drive belt
Idler arm
assembly
Belt
keepers
Hex nut
Return
spring
