1. Neue Zinke
2. Verschlissene Zinke
3. Geschärfte Schneide
4. Haarnadelklemme
5. Sicherungsstift
Abb. 18
1 2
Abb. 19
Auswechseln des antriebsriemens
Es wird empfohlen, den/die Riemen von einer qualifizierten
Kundendienststelle austauschen zu lassen.
Auswechseln der Zinken
Verschlissene Zinken sind die Ursache dafür, warum die
Bodenfräse härter arbeiten muß und flacher gräbt. Noch
wichtiger aber ist, daß verschlissene Zinken organische
Stoffe weder so gut zerhacken und zerschneiden noch so
tief in die Erde eingraben können wie einwandfreie Zinken.
Verschlissene Zinken (Abb. 18) müssen daher ausgewech-
selt werden.
Um die hervorragende Arbeitsleistung der Maschine beizube-
halten. Mussen die Zinken regelmäßig auf Schärfe, Verschleiß
und Verbiegunf überprüft werden, insbesondere die Zinken,
die sich in der Nähe des Kraftübertragungs- systems (Abb.
19) befinden. Wenn der Zinkenabstand 9 cm berschreitet.
Müssen sie ausgetauscht oder gerade gerichlet werden.

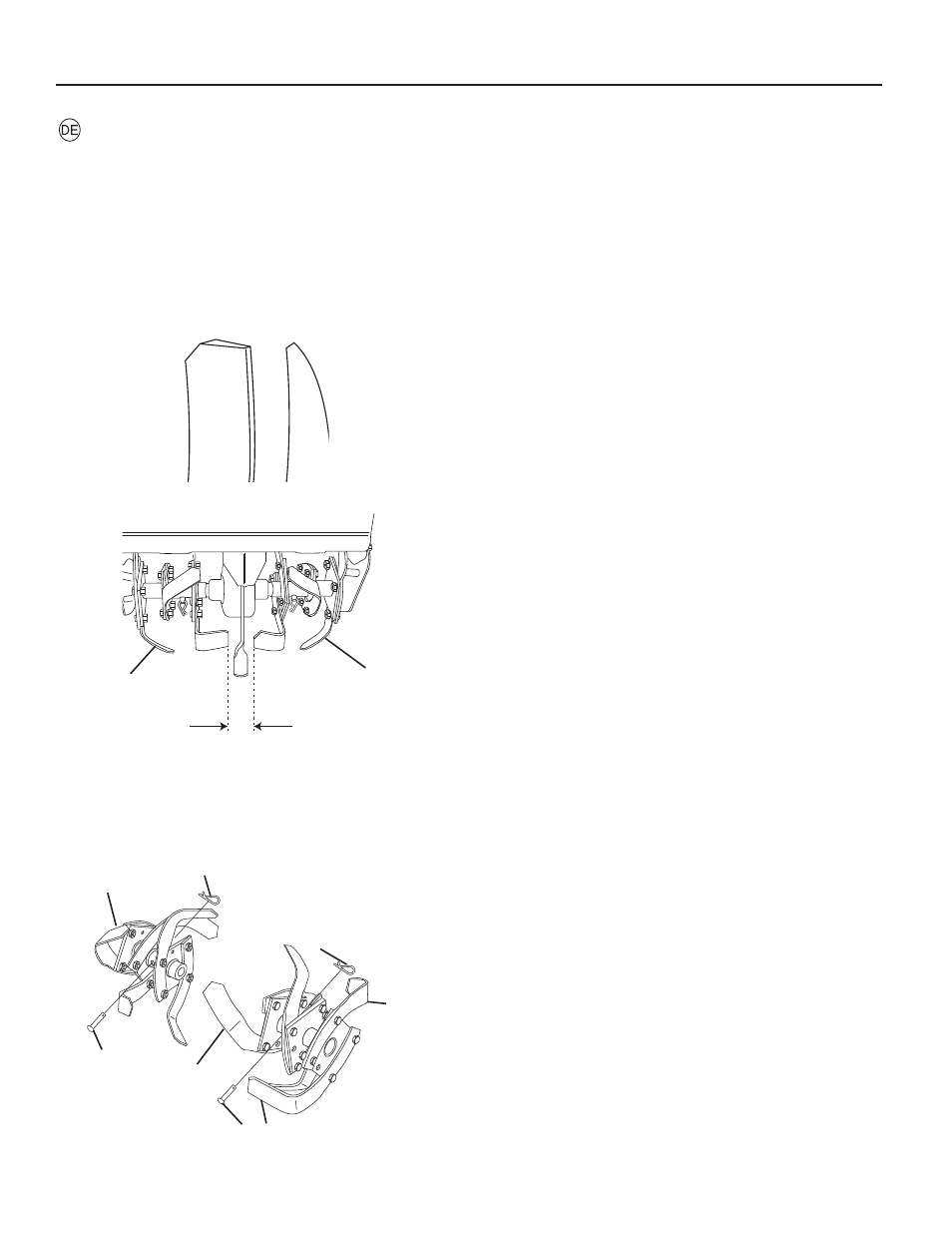

Neue Zinken sollten gemäß abb. 20 zusammengesetzt
werden. Geschärfte Zinkenschneiden drehen sich von oben
im Gegenuhrzeigersinn (Abb. 20).
WICHTIG!
Niemals den Drehzahlregler andern, er ist ab Werk auf die
richtige Drehzahl eingestellt.
Abb. 20
Zinkendrehung im
Gegenuhrzeigersinn
tine_3
Zinke
Zinke
9cm max.
tine_13
3
4
5
5
3
3
3
4
