Rückwärtsgang
a. Den Antriebshebel auskuppeln (Abb. 9).
b. Gashebel (Abb. 9) auf "SLOW" (langsam) einstellen.
c. Schalthebelanzeiger (Abb. 10 - Ausschnitt A) auf "R"
(rückwärts) stellen.
d. Niemals direkt hinter der Bodenfräse stehen.
e. Um die Bodenfräse in Bewegung zu setzen, zunächst den
Antriebshebel entriegeln und dann den Hebel in Stellung
"eingekuppelt" drücken (Abb. 9). Die Zinken drehen sich nicht.
WARNUNG!
Es ist zu vermeiden auf feste Hindernisse wie Bäume, Zäune
usw. rückwärts aufzufahren.
Zinken und Motor abstellen
a. Die Bewegung der Bodenfräse und Zinken wird gestoppt,
wenn der antriebshebel auskuppelt wird (Abb. 9).
b. Schalthebelanzeiger (Abb. 10 - Ausschnitt A) auf "N"
(Neutralstellung) stellen.
c. Um den Motor stillzusetzen, ist der Gashebel (Abb. 9)
auf "STOP" (stop) zu stellen.
Wenden
a. Den Antriebshebel auskuppeln (Abb. 9).
b. Gashebel (Abb. 9) auf "SLOW" (langsam) einstellen.
c. Schalthebelanzeiger (Abb. 10 - Ausschnitt A) auf "F"
(vorwärts) einstellen. Die Zinken drehen sich nicht.
d. Handgriff hochziehen, um die Zinken zu heben (Abb. 9).
e. Den Handgriff in die entgegengesetzte Wenderichtung
schwenken und Hande und Füße außerhalb der Reich-
weite der Zinken halten.
Nach dem Wenden den Handgriff nach unten schwenken.
Den Schalthebelanzeiger auf die Position ( ) (Bodenfräsen)
stellen und den Gashebel auf die gewünschte Drehzahl
einstellen. Zum Bodenfräsen den Antriebshebel zum En-
triegeln nach unten drücken und den Antriebshebel gegen
den Handgriff halten.
Äußere Seitenabdeckungen
Die Front der äußeren Seitenabdeckungen (Abb. 9) ist mit
Schlitzen versehen. So daß sie zum Tieffräsen angehoben
und zum Oberflächenfräsen gesenkt werden können, um
junge Pflanzen zu schützen. Mutter "A" und Mutter "B" im
Schlitz lösen. Die Abdeckung in die gewünschte Stellung
bringen (béide Seiten) und die Muttern Wieder festziehen.
Transport
a. Die Höhenverstellstange in die unterste Stellung bringen
und den Höhenverstellstangenstift in das oberste Loch
einsetzen.
b. Schalthebelanzeiger (Abb. 10 - Ausschnitt A) zwecks
Transport auf "F" (vorwärts) stellen.
c. Um die Bodenfräse in Bewegung zu setzen, den
Antriebshebel entriegeln und dann den Antrieb-
shebel drücken. Zinken und Räder drehen sich.
d. Gashebel (Abb. 9) auf die gewünschte Geschwindig-
keit einstellen.
Ausschnitt A
Ausschnitt B
Ausschnitt C
11. Höhenverstellstangenstift
12. Transportstellung
13. Flaches Oberflächenfräsen
14. Oberflächenfräsen
15. Tieffräsen
16. Tiefes Tieffräsen
17. Höhenverstellstange
18. Entriegelung
19. Verriegelung 1. Äußere Seitenabdeckung
2. Mutter "A"
3. Mutter "B"
4. Antriebshebel
5. Entriegelung
Antriebshebel
6. Handgriff
7. Gashebel
8. Starthandgriff
9. Schalthebelanzeiger
10. Höhenverstellstange

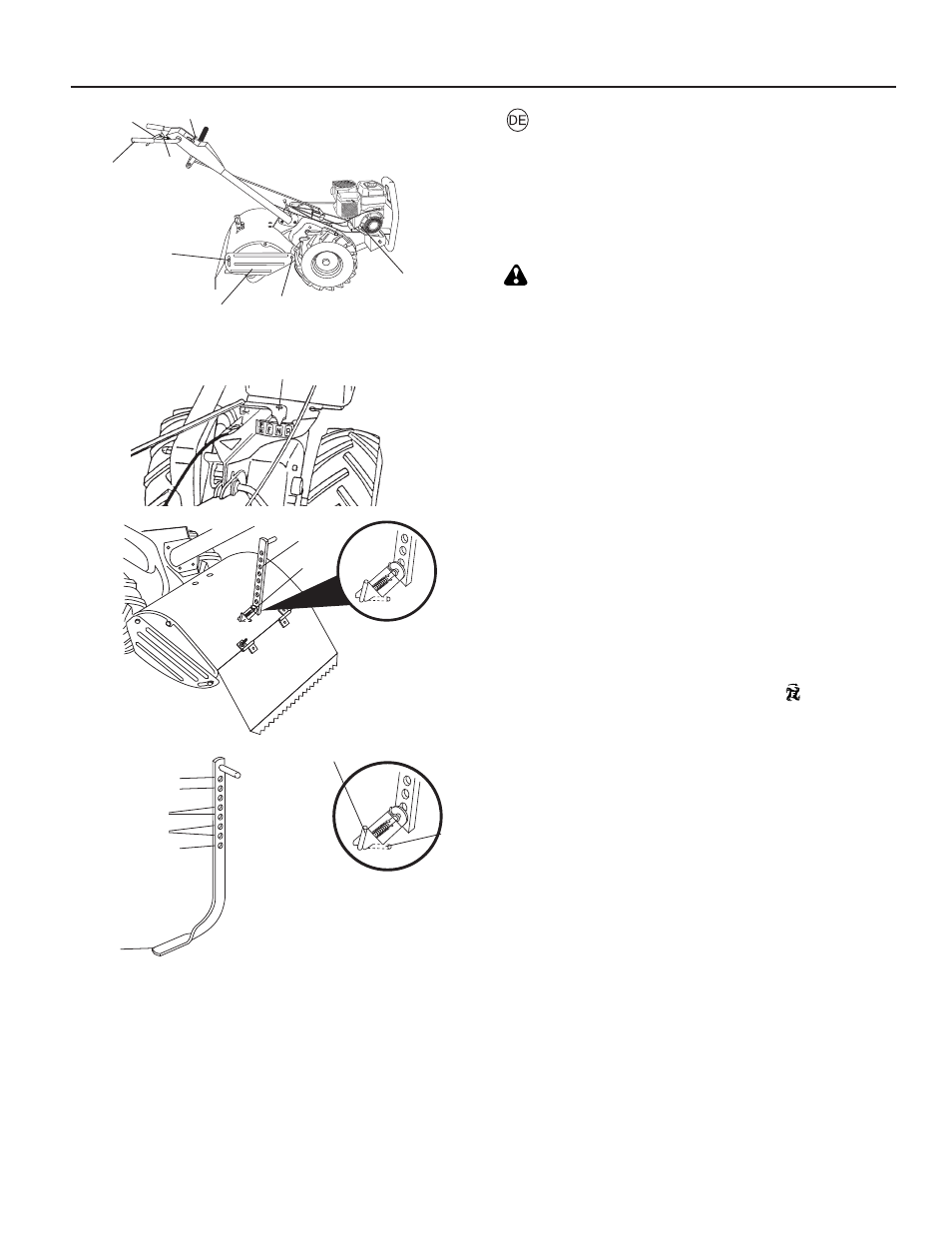

Abb. 9
