Marche arrière
a. Relâchez le levier de commande de l'entraînement (fig. 9).
b. Placez l'accélérateur (fig. 9) à la vitesse réduite "SLOW"
c. Placez l'indicateur du levier de changement de vitesse
(fig. 10, encart A) dans la position "R" (marche arrière).
d. Ne stationnez pas juste derrière la fraiseuse.
e. Pour lancer le mouvement de la fraiseuse, appuyez sur le
levier de déblocage de l'entraînement et serrez le levier
de commande de l'entraînement (fig. 9). Les dents ne
tourneront pas.
ATTENTION!
Ne reculez pas dans un obstacle solide tel qu'arbres, bar-
rières, etc.
Arrêt des dents et du moteur
a. Vous arrêtez le mouvement de la fraiseuse et des dents
en relâchant la barre de commande (fig. 9).
b. Placez l'indicateur du levier de changement de vitesses
(fig. 10, encart A) à la position "N" (neutre).
c. Pour arrêter le moteur, placez l'accélérateur (fig. 9) à la
position d'arrêt "STOP".
Pour tourner
a. Relâchez le levier de commande de l'entraînement (fig.
9).
b. Placez l'accélérateur (fig. 9) à vitesse réduite "SLOW".
c. Placez l'indicateur du levier de changement de vitesses
(fig. 10, encart A) à la positon "F" (marche avant). Les
dents ne tournent pas.
d. Levez le guidon pour relever les dents du sol (fig. 9).
e. Faites osciller le guidon du côté opposé à celui où vous
voulez tourner, en veillant bien à ce qu'il n'y ait pas de
jambes ni de pieds à portée des dents.
Lorsque vous aurez terminé votre virage, abaissez le guidon.
Placez l'indicateur du levier de vitesses à la position ( )
(fraisage) et déplacez l'accélérateur à la vitesse désirée. Pour
commencer le fraisage, appuyez sur le levier de déblocage
de l'entraînement et maintenez la barre de commande contre
le guidon.
Protections latérales
Les protections latérales sont fendues sur leur face avant
(fig. 10) pour pouvoir être relevées pour le fraisage profond et
abaissées pour le fraisage léger et éviter d'enterrer les jeunes
plantes d'être enterrées. Desserrez l'écrou A de la fente et
l'écrou B. Déplacez la protection à la postion désirée (des
deux côtés). Resserrez les écrous.
Transport
a. Abaissez la barre de régalge en hauteur à sa position la
plus basse et insérez la clavette de la barre de réglage
dans le trou le plus élevé.
b. Placez l'indicateur du levier de changement de vitesses
(fig. 10, encart A) à la position "F" (marche avant) pour
le transport.
c. Pour lancer le mouvement de la fraiseuse, appuyez sur le
levier de déblocage de l'entraînement et serrez le levier
de commande de l'entraînement. Les dents et les roues
vont alors se mettre à tourner .
d. Placez l'accélérateur (fig. 9) à la vitesse désirée.

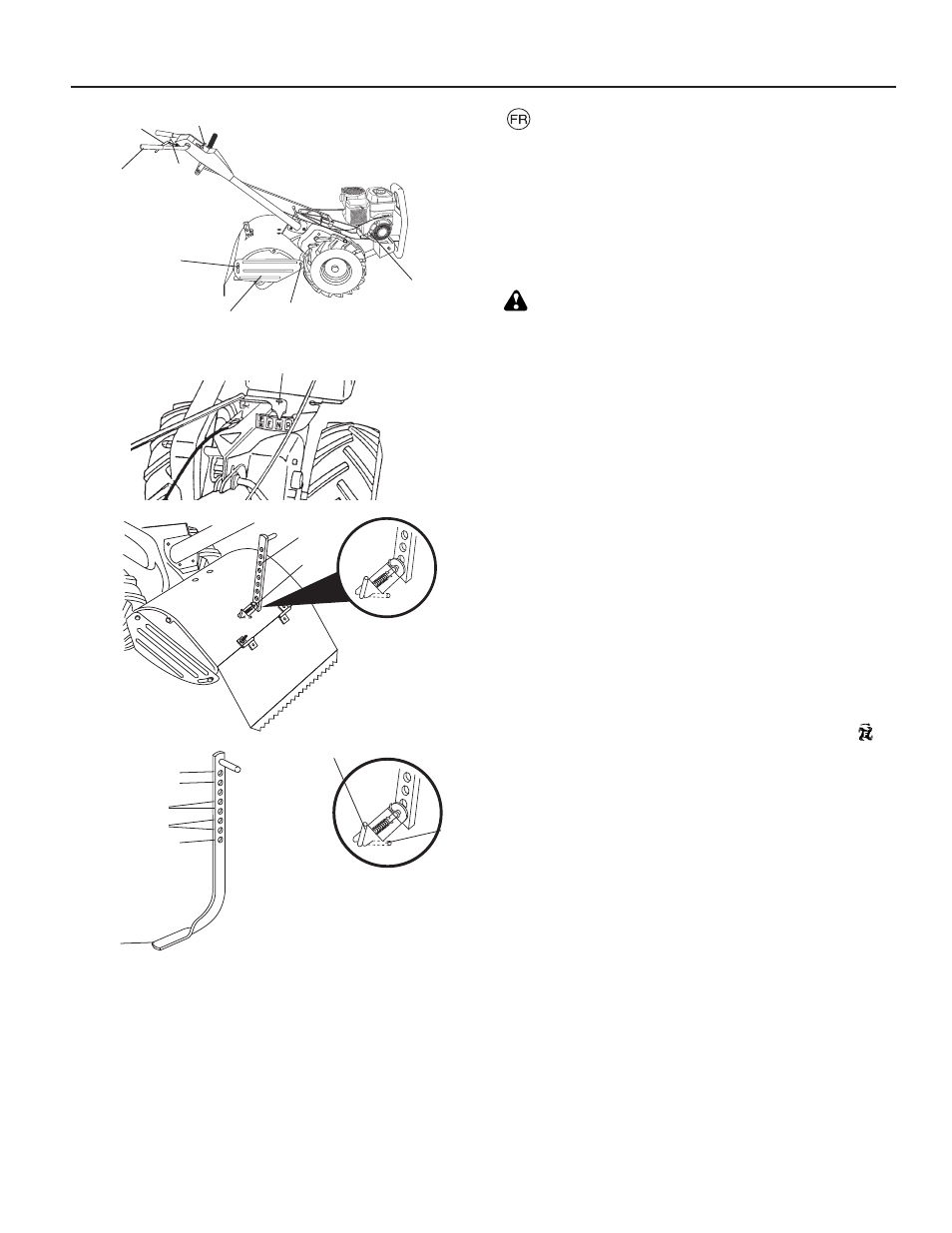

Encart A
Figure 10
Encart B
Encart C
Figure 9
1. Protection Latérale
2. Écrou A
3. Écrou B
4. Levier de commande
de l'entraînement
5. Levier de dégagement
de l'entraînement
6. Guidon
7. Accélérateur
8. Poignée du démarreur
9. Indicateur du levi er de
vitesses
10. Barre de réglage en hau teur
11. Clavette de réglage en hau teur
12. Position de trans port
13. Fraisage très léger
14. Fraisage léger
15. Fraisage très profond
16. Fraisage profond
17. Barre de réglage en hau teur
18. Position "relâchée"
19. Position "bloquée"
