8
PD-42DX(ASIA)/ LCT1310-001A / 中文
中文
連接
注意事項
‧ 在連接任何物體之前，請關掉包括電視機在內的所有設備。

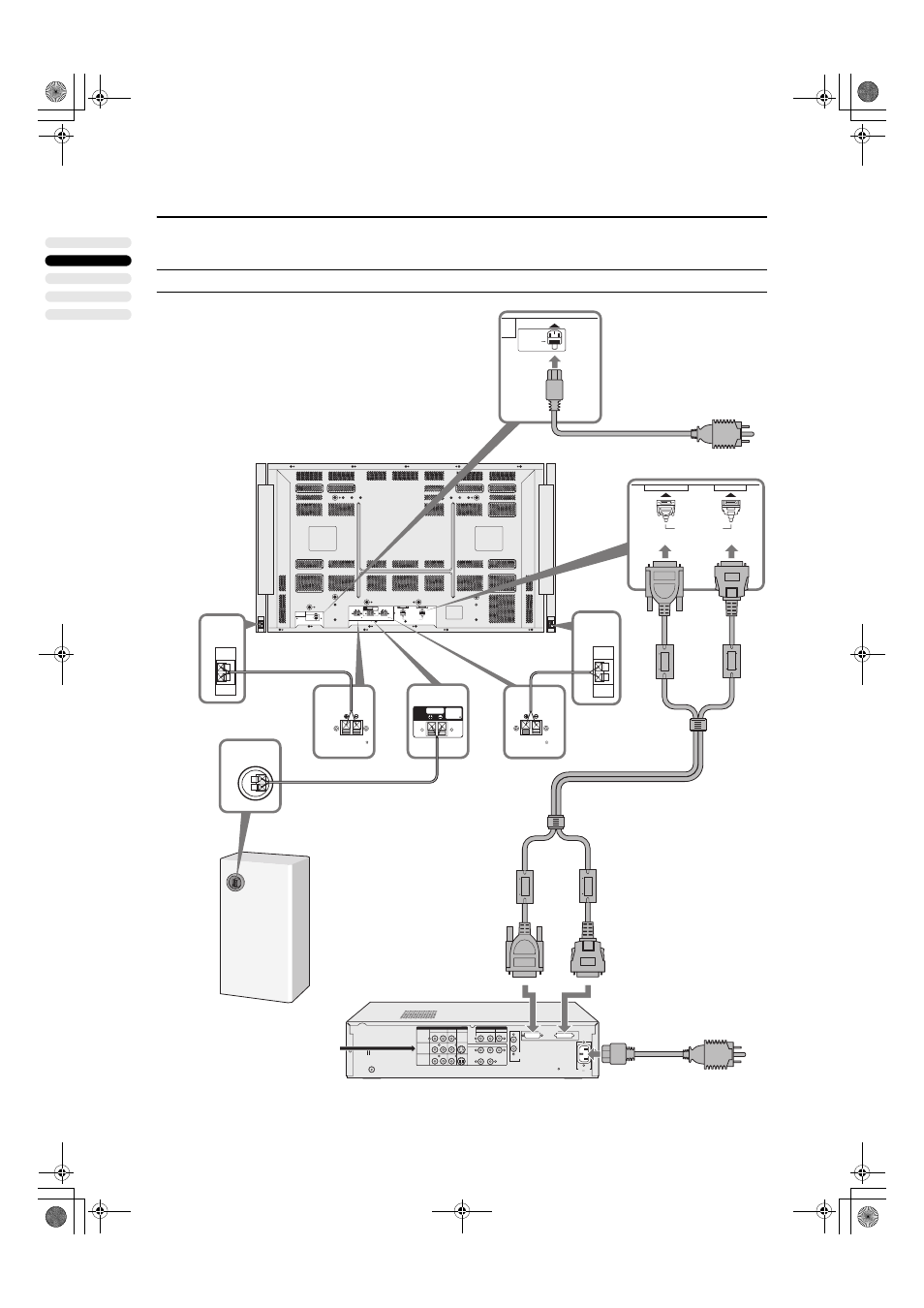

連接圖
FRONT
SPEAKER OUT
MAX OUT : 10W
IMPEDANCE : 6
R
FRONT
SPEAKER OUT
MAX OUT : 10W
IMPEDANCE : 6
AC INPUT
110-240V
DISPLAY INPUT
CONNECT TO SYSTEM CABLE
DISPLAY INPUT CONNECT TO SYSTEM CABLE
L
SUBWOOFER OUT MAX OUT :15W IMPEDANCE :4
AC INPUT
110-240V
FRONT SPEAKER OUT
MAX OUT : 10W IMPEDANCE : 6
R FRONT SPEAKER OUT
MAX OUT : 10W IMPEDANCE : 6
L SUBWOOFER OUT MAX OUT :15W IMPEDANCE :4
AC IN 110 240V
DISPLAY OUT
AUDIO
OUT
OUT IN
R
L
L AUDIO
COMPONENT(IDEO-4)
VIDEO R
L R
L
AUDIO
VIDEO-1
VIDEO-2
VIDEO-3
VIDEO S-VIDEO
R
L/MONO R
Pr R-AUDIO-L Pb Y
連接電線及其他設備
‧有關連接的詳細說明，請參閱第 11 頁。
右前置揚聲
器
電視機 （背面）
左前置揚聲器
電視機附帶的電纜
‧有關連接的詳細說明，請參閱第
12 頁。
接收器附帶的電纜
‧有關連接的詳細說明，請參閱第 12 頁。
附帶的揚聲器電纜
（長約 1.2 m）
附帶的揚聲器電纜
（長約 1.2 m）
超低音揚聲
器 （背面）
附帶的揚聲器電纜
（長約 3 m）
附帶的系統電纜
接收器 （背面）
