8 2
CO N E X I Ó N

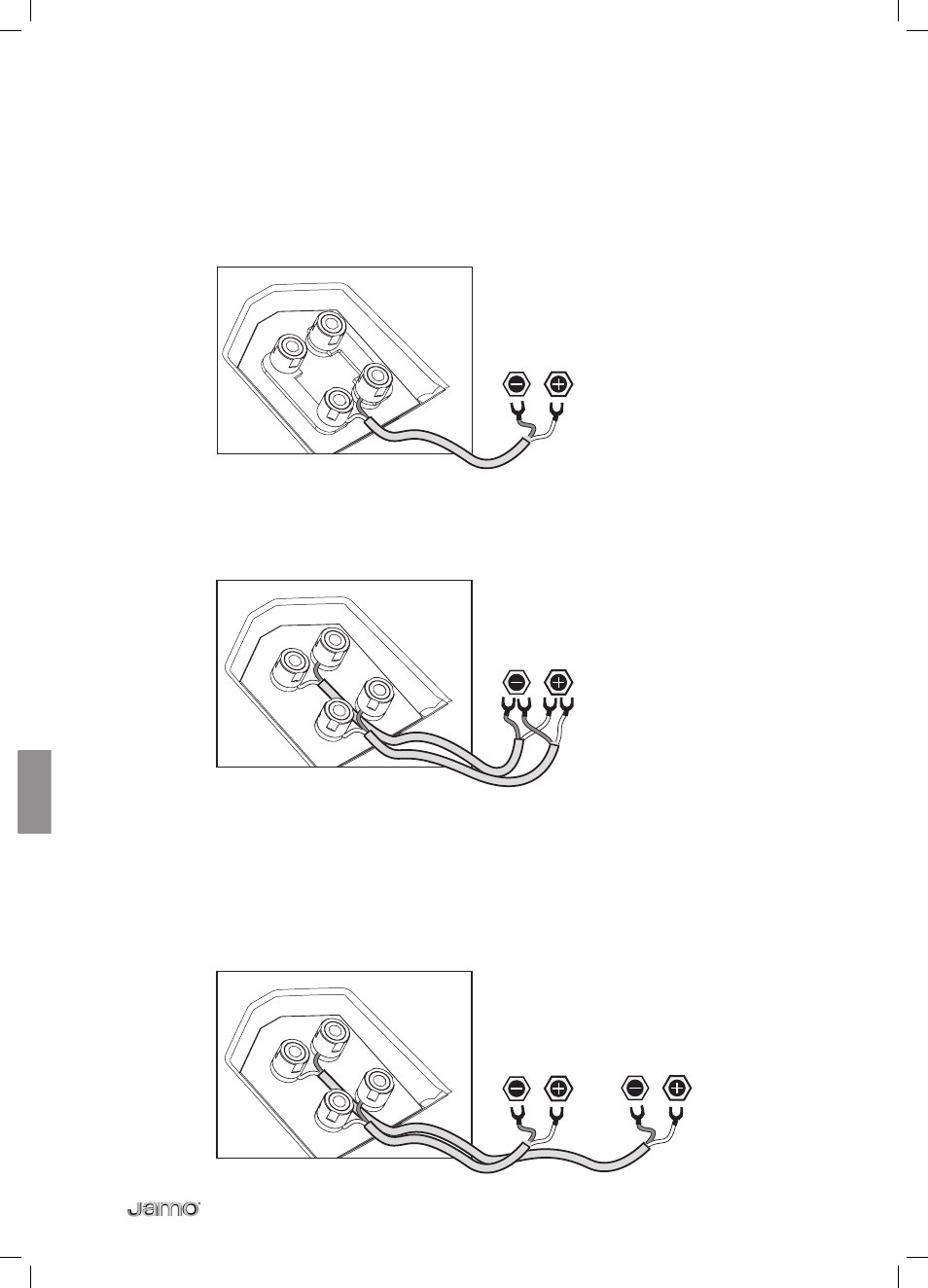

CABLEADO SIMPLE
Para el conexionado con un solo cable, los puentes de los terminales deben
colocarse como se indica en la ilustración.
BICABLEADO
Si desea utilizar una conexión en bicableado extraiga los puentes de los terminales
antes de efectuar la conexión de los cables.
BIAMPLIFICACIÓN
En un sistema biamplifi cado deberá extraer los puentes de los terminales antes
de conectar los cables. El par de terminales superior alimenta la unidad de agudos
mientras que el par de terminales inferior alimenta las unidades de graves y de
medios.
En el caso de optar por la biamplifi cación le recomendamos que utilice
amplifi cadores idénticos para ambos juegos de terminales.
AMPLIFIER
AMPLIFIER 1 AMPLIFIER 2
AMPLIFIER
