JAMO R 907 User Manual
Page 70
7 0

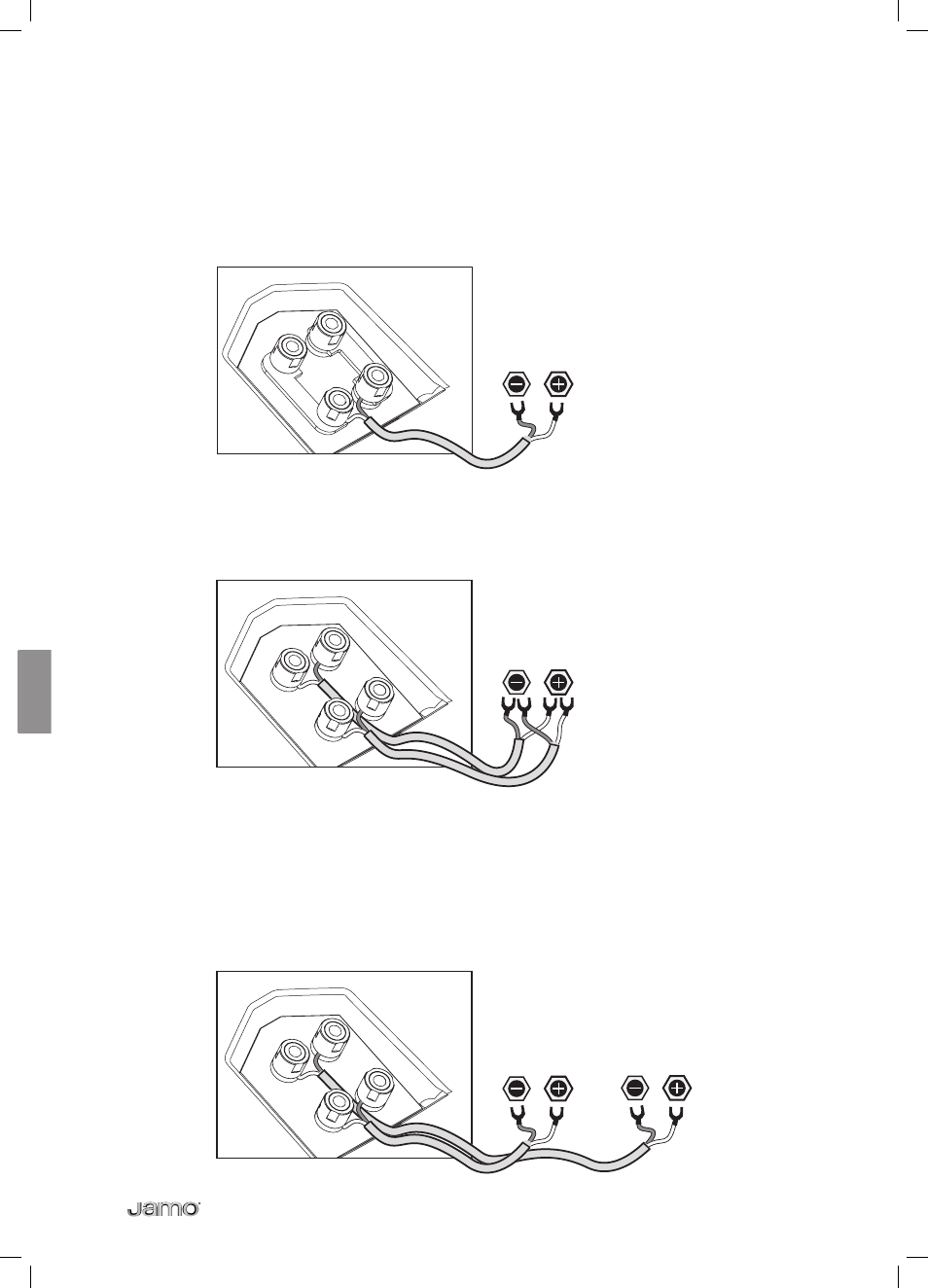

K A I U T T I M I E N K Y T K E M I N E N
YKSITTÄISJOHDOTUS
Jos käytät kaiuttimen kytkentään yhtä parikaapelia, jätä liittimiä yhdistävät
kytkentäsillat paikoilleen kuvan osoittamalla tavalla.
KAKSOISJOHDOTUS
Kaksoisjohdotus edellyttää kytkentäsiltojen poistamista ennen
kaiutinkaapeleiden asennusta.
KAKSOISVAHVISTUS
Kahta päätevahvistinta käytettäessä kytkentäsillat pitää poistaa ennen
kaiutinkaapeleiden asennusta. Ylempi liitinpari syöttää signaalin
diskanttielementille ja alempi liitinpari vastaavasti basso- ja keskiäänielementeille.
Suosittelemme, että tähän kytkentätapaan tarvittavat vahvistimet ovat
samanlaisia.
AMPLIFIER
AMPLIFIER 1
AMPLIFIER 2
AMPLIFIER
