Quick Setup
1) Connect a yellow composite cable from the camcorder VIDEO OUT to the VIDEO IN on the
back of the TV.
2) Connect a white cable from the camcorder LEFT AUDIO OUT to the LEFT AUDIO IN on the
back of the TV.
3) Connect a red cable from the camcorder RIGHT AUDIO OUT to the RIGHT AUDIO IN on
the back of the TV.
You can connect a camcorder to your television by using the input jacks located on the back
of the TV.

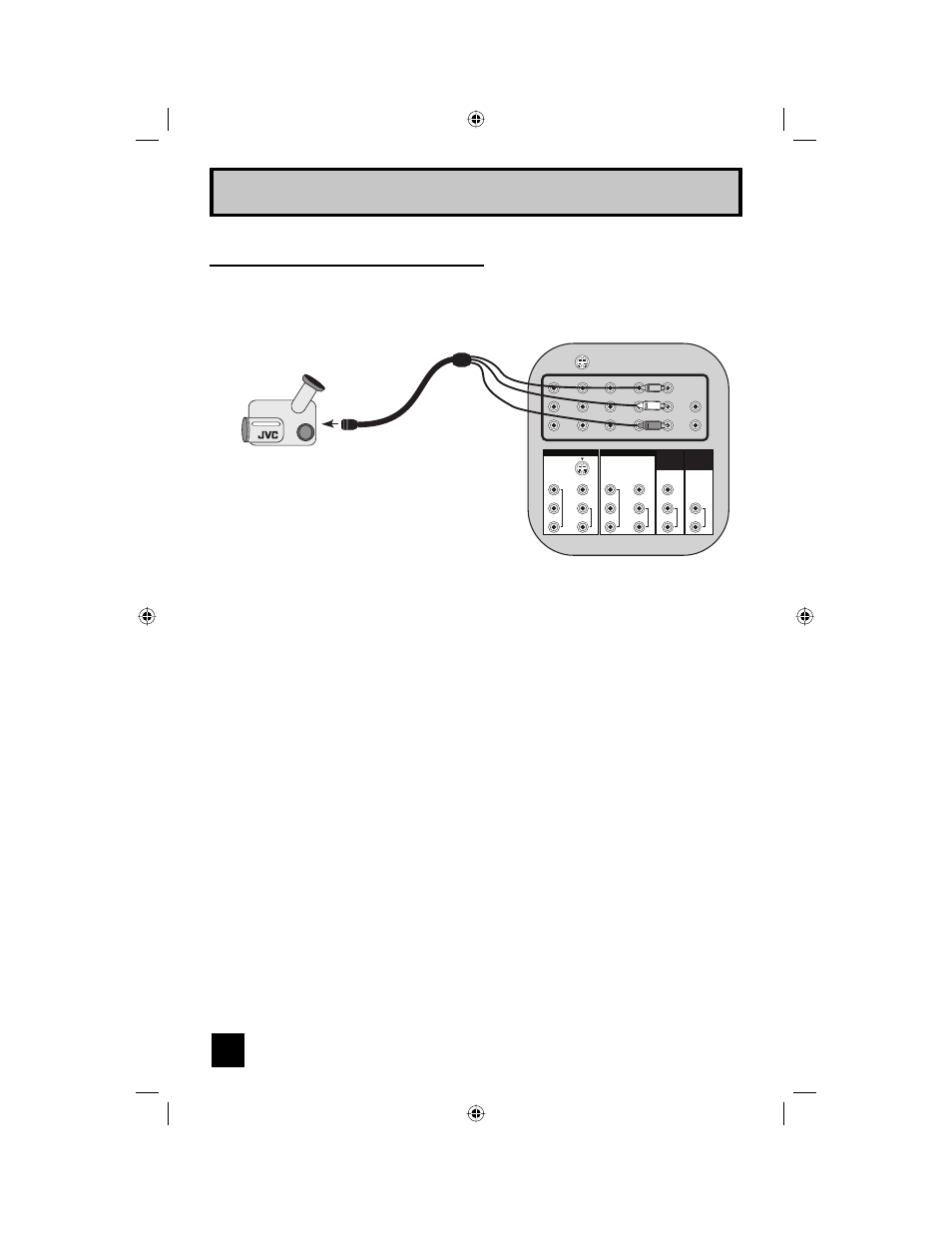

CAMCORDER
TV Rear Panel
INPUT 3
INPUT 4
S-VIDEO
Y
P
B
P
R
VIDEO
L
R
COMPONENT
AUDIO
Y
P
B
P
R
VIDEO
L
R
COMPONENT
AUDIO
VIDEO
L
R
AUDIO
L
R
AUDIO
INPUT 5
/ INPUT 1
AUDIO
AUDIO
OUT
Connecting to a Camcorder
