23
Fran
çais
N o t e
Remarque
N o t e
Remarque
• Placez l’écran face vers le bas sur un tissu absolument propre et net, puis etfectuez la procédure ci-dessus.
• Ne soulevez pas I’écran trop haut, sinon il risquerait de se décrocher.
Procédure d’installation
Poussez les entretoises isolantes
supérieures de l’écran dans les
encoches situées en haut de
l’applique de suspension au mur
jusqu’à ce qu’elles soient accrochées,
puis abaissez l’ecran à sa place.
Tout en levant légèrement l’écran,
insérez les entretoises isolantes
inférieures de l’écran dans les trous
de suspension horizontaux inférieurs
de I’applique de suspension au mur,
puis abaissez l’écran.

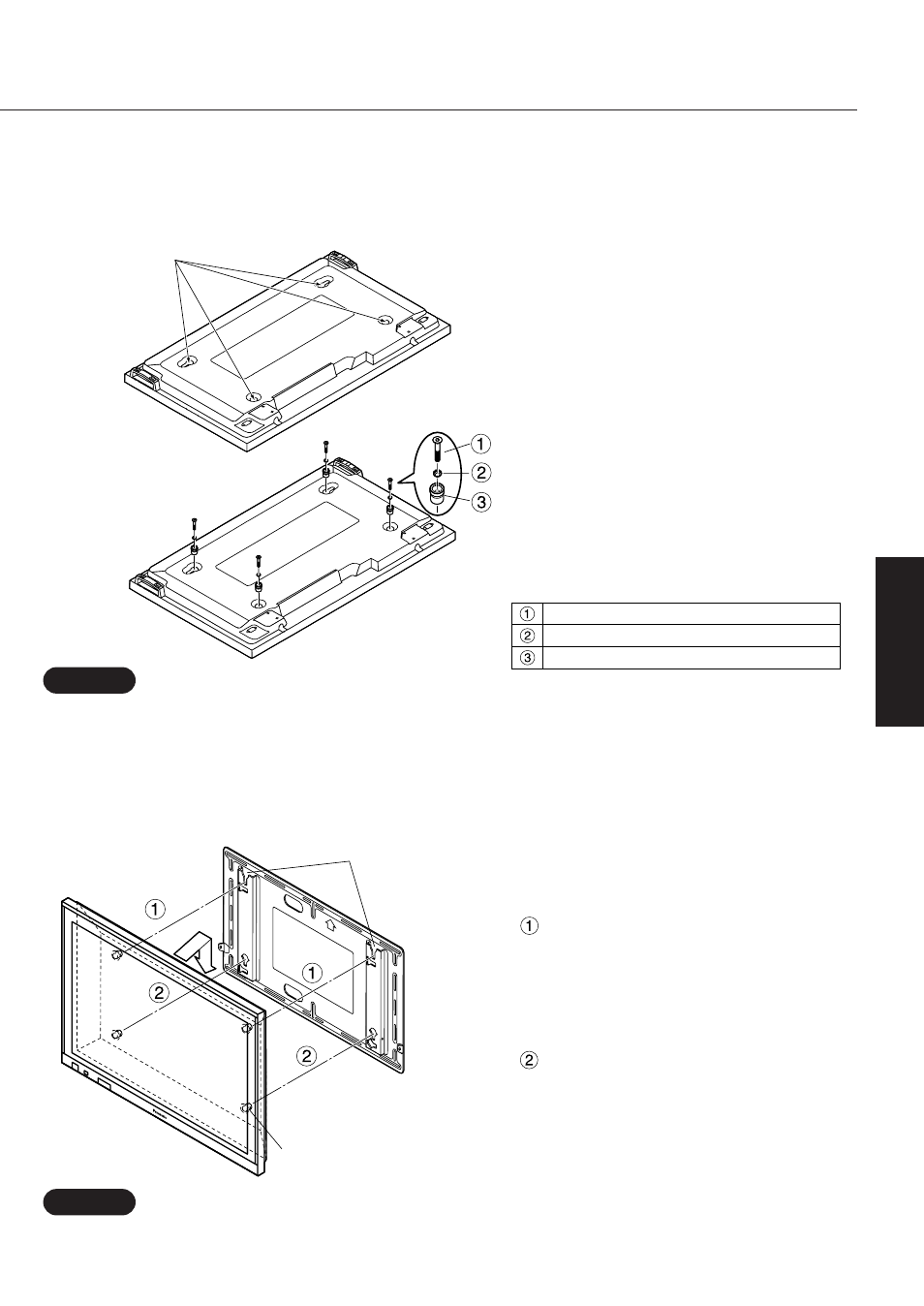

3. Préparez I’ Ecran plasma 16/9ème.
4. Installez l’écran sur l’applique de suspension au mur (verticale).
Retirez les quatre boulons.
Boulon à tête à cuvette avec douille hexagonale
Rondelle à cuvette dentée
Entretoise isolante
1. Retirez les quatre boulons de l’écran.
2. A l’aide de I’outil fourni (clé AIlen),
installez les quatre boulons d’ancrage
à douille hexagonale fournis, Ies
rondelles dentées et les entretoises
isolantes dans les tours où les quatre
boulons se trouvaient, comme indiqué
sur I’illustration.
• Fixez les entretoises isolantes sur l’écran.
Entretoise isolante
Encoches (pour la suspension
horizontale)
