23
• Placez I’écran face vers le bas sur un tissu propre et sans impuretés, pius effectuez la procédure ci-dessus.
N o t e
Remarque

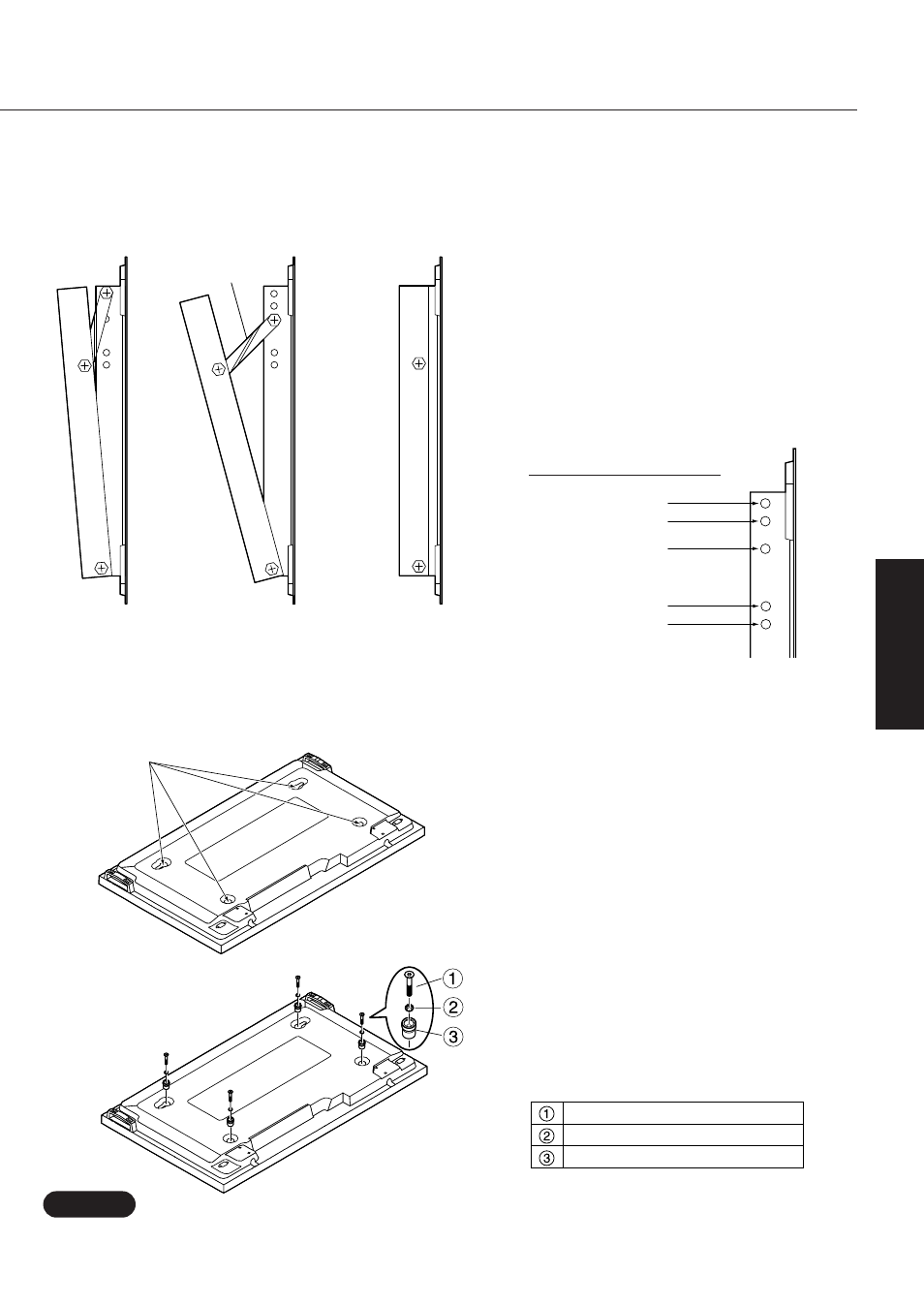

3. Réglage de l’angle de l’applique de suspension au mur
4. Préparez l’écran plasma 16/9ème.
Retirez les quatre boulons.
Boulon d’ancrage à douille hexagonale
Rondelle dentée
Entretoise isolante
1. Retirez les quatre boulons de
l’écran.
2. Utilisez l’outil fourni (clé Allen) pour installer
les quatre boulons d’ancrage à douille
hexagonale fournis, Ies rondelles dentées et
les entretoises isolantes dans les trous où les
quatre boulons se trouvaient auparavant,
comme indiqué sur l’illustration.
• Fixez les entretoises isolantes sur l’écran.
Etai
L’angle pour cette applique de suspension au mur peut
être réglé parmi cinq positions allant d’une inclinaison
nulle à une inclinaison de 20° par pas de 5°.
A l’expédition de l’usine, I’angle d’inclinaison
est réglé à 5°. Pour changer cet angle, il faut
changer la position d’installation de l’étai.
* Il n’est pas nécessaire d’utiliser I’étai si vous
installez l’écran sans aucune inclinaison.
Positions de régIage de l’angle
Inclinaison de 5° Inclinaison de 15° Inclinaison nulle
Inclinaison de 5 °
Inclinaison de 10 °
Inclinaison de 15 °
Inclinaison de 20 °
Inclinaison nulle
