1. Saque los dos tornillos de fijación
atornillados de la abrazadera de
suspensión de pared.
2. Mientras levanta la parte inferior
de la pantalla
Tire hacia adelante para soltar
los espaciadores de aislación de
la parte inferior.
A continuación, Ievante la
pantalla.

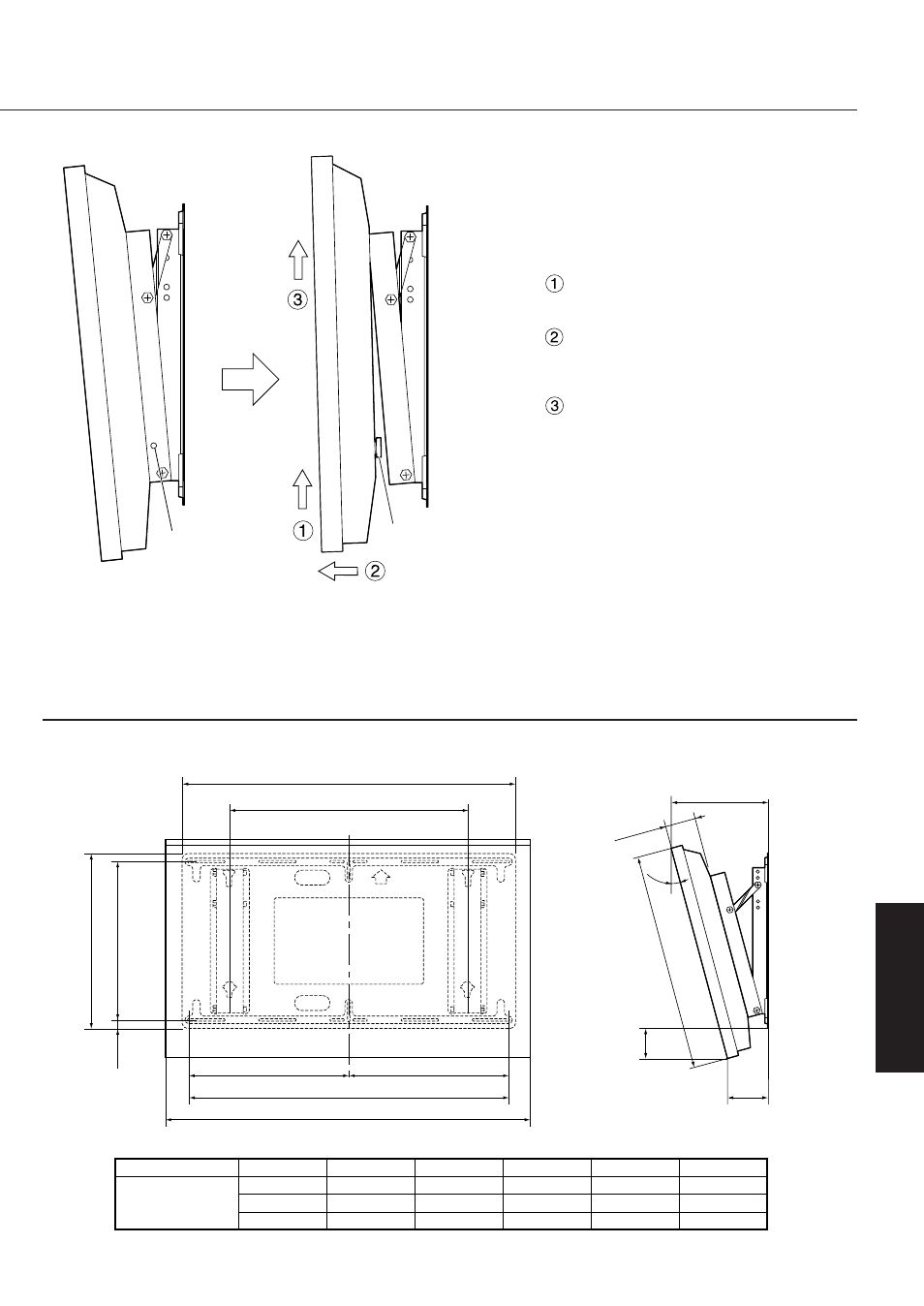

Desmontaje de la pantalla
Tornillos de
fijación
Espaciador de
Aislación
Ejemplo de ubstakacuón de la abrazadera de suspensión de pared
Dimensiones
Unidad : mm
;;
;;
;
;
450 450
450
20
490
C
660
900
1210
930
98
724
A
R
B
0 °
152.5
152.5
112.5
R
A
B
C
Angulo
Dimensiones
5 °
201
138
121
10 °
248
123
130
15 °
293
107
138
20 °
336
90
144
