ITALIANO

Collegamento dei diffusori anteriori a schermi di
serie differenti dalla GD-V42XX

Per fissare i diffusori anteriori ai lati dello schermo utilizzare le staffe sui diffusori.

• Per collegare i diffusori anteriori allo schermo serie GD-V42XX, vedere a pagina 4.
• Nelle illustrazioni in questa sezione, vengono mostrati gli schermi serie GM-P420. La posizione delle viti di

montaggio su altri schermi è molto simile a quella della serie GM-P420, perciò sarà possibile fissare i diffusori
anteriori come evidenziato nella procedura seguente.

• Allentare soltanto le viti necessarie per il montaggio.
• Utilizzare soltanto le viti già fissate allo schermo.

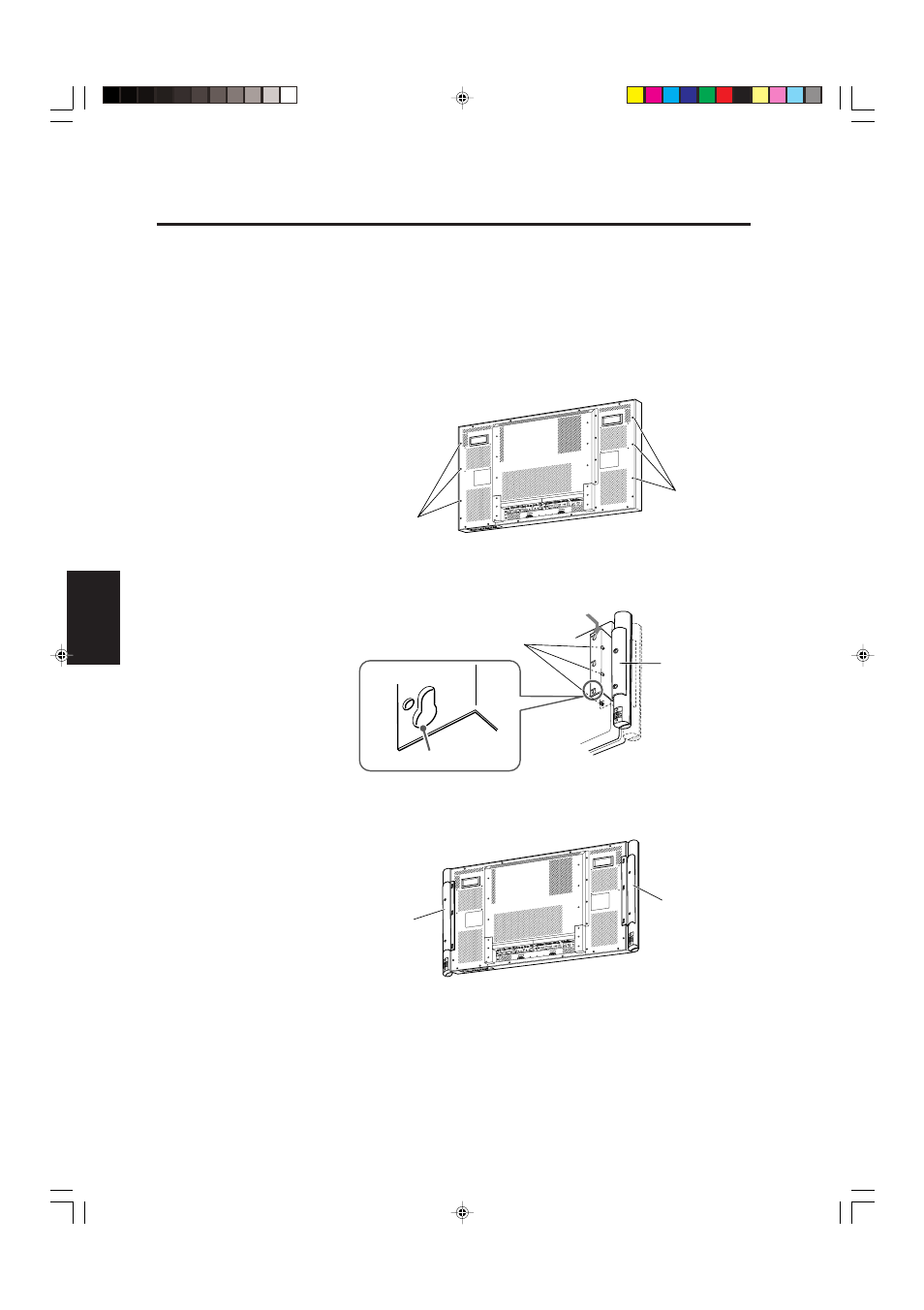

1. Allentare le viti di montaggio sul pannello posteriore dello schermo.

Allentare le viti di montaggio con un cacciavite Phillips
(a stella), lasciando una lunghezza di circa 3 mm.

2. Fissare il diffusore anteriore al pannello posteriore dello schermo.

Agganciare la staffa del diffusore a tre viti di montaggio
nei i tre fori per viti (A) e farla scorrere verso il basso.

3. Serrare saldamente le viti di montaggio con il cacciavite Phillips (a stella).

• Per spostare lo schermo, non fare presa sui diffusori.
• I diffusori non sono di tipo antimagnetico.

Durante l’installazione dei diffusori non collocare nelle vicinanze alcun oggetto sensibile al magnetismo, quale una
videocassetta.

Diffusore anteriore

Viti di montaggio

Diffusore anteriore

Diffusore anteriore

Viti di
montaggio

Viti di
montaggio

Fori per le viti (A)
